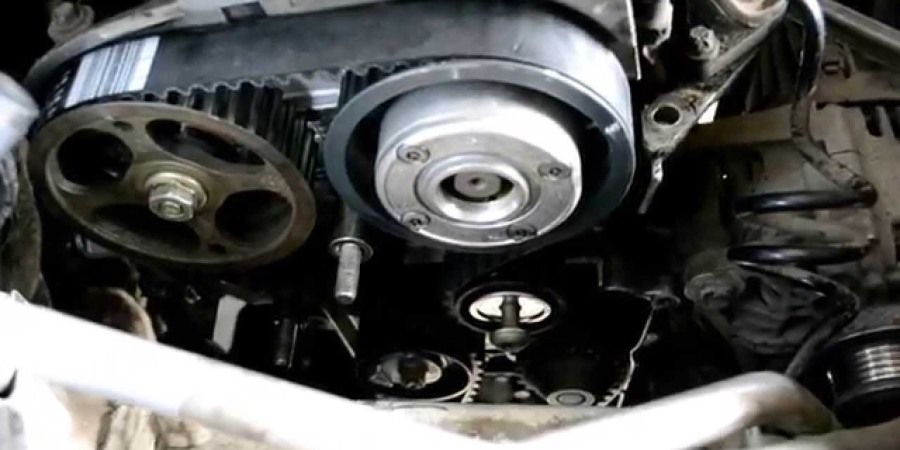

Замена ремня ГРМ на автомобиле «Renault Logan »1.4 и 1.6

Замена ремня ГРМ Renault Logan – относительно простая процедура. При соблюдении осторожности и четкому следованию инструкции, водители смогут установить новый ремешок в гаражных условиях. Вы не только получите бесценный опыт, но и сможете регулярно экономить, не прибегая к дорогостоящим услугам автомобильных сервисов. Подробнее относительно этой процедуры вы узнаете из данного материала.

Почему так важен ремень

Прежде чем говорить о значении самого ремня, следует рассказать немного о газораспределительном механизме. Это сложный агрегат, главная задача которого – обеспечить наполнение цилиндров и выведение отработанных газов в четко установленные моменты. Возможно это только в одном случае – если коленчатый и распределительный валы работают синхронизировано. За эту задачу и отвечает ремень ГРМ.

Естественно, если деталь порвалась, то необходима замена ГРМ «Рено-Логан». Эта поломка считается критической, так как на машине будет физически невозможно ехать. Опаснее всего, когда разрыв происходит во время движения. Это грозит серьёзными последствиями для двигателя. По этой причине, конечно же, следует проводить регулярный осмотр ремня, чтобы своевременно выявить критический износ.

Причины и признаки поломки

Самая частая причина – это естественный износ. Ремни изготавливаются из прочной и относительно эластичной резины. Материал при работе мотора постоянно подвергается нагрузкам, соответственно, со временем теряет свои прочностные характеристики. Изделия невысокого качества изнашиваются еще быстрее, поэтому покупка более дешевой модели – это фальшивая экономия. Также к разрушениям ремня может привести попадание на него различных жидкостей (масла, топлива или грязи).

Существует ряд признаков, по которым можно определить изношенность детали:

• появление микротрещин и других дефектов в виде сгибов, складок;
• лохматость ремня, слишком слабое натяжение, заметные провисания;
• появление характерного гула, который вызывают ролики;
• дефекты на роликах или шкивах, вследствие чего повреждается материал ремешка.

Обрыв приведет к тому, что клапаны ударятся с поршнями, а это приведет к фатальному исходу для деталей. В итоге придется раскошелиться на капитальный ремонт. А теперь сравните стоимость ремонта с ценой ремня и спросите, что будет действительно экономией.

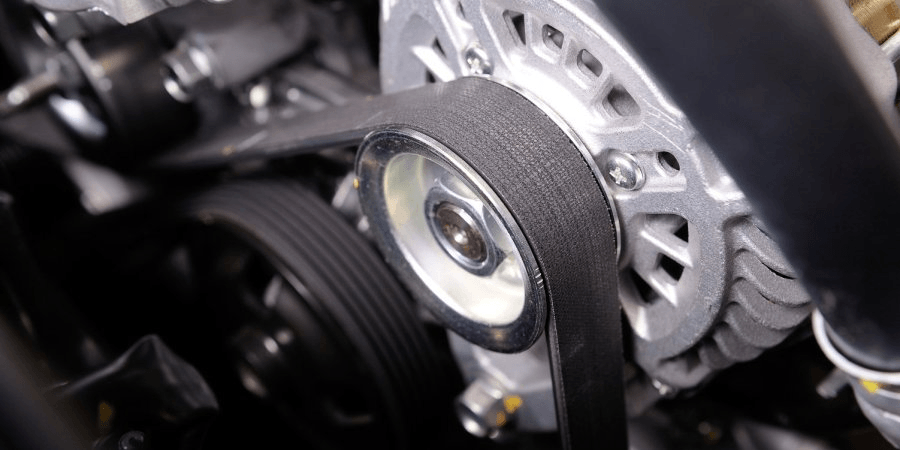

Периодичность замены

Согласно требованиям производителя, замена ремня ГРМ «Рено-Логан» (8 клапанный) должна осуществляться каждые 60 тысяч километров. Многие водители скажут, что деталь свободно «отходит» 80 и даже 100 тысяч, но это только при аккуратной езде. Доводить этот расходный элемент до такого пробега настоятельно не рекомендуется, иначе в самый неподходящий момент вы столкнетесь с обрывом или проскальзыванием.

Если говорить о замене ремня ГРМ «Рено-Логан» (16 клапанный мотор), то ставить новую деталь придется чаще (ориентировочно через 40 тысяч километров пробега). Естественно, все эти показатели являются условными. Многое зависит от условий работы мотора и нагрузкам, которые приходятся на ремешок. При низком качестве компонента он может порваться уже через 30 тысяч. Именно поэтому водители рекомендуют проверять состояние каждые 15 тысяч пробега. Такой подход позволит максимально точно определить, через сколько менять ремень ГРМ.

Цепь или ремень

Среди автовладельцев ходит постоянно спор, что лучше: цепь или ремень ГРМ. Однозначного ответа просто не существует, так как каждый тип имеет свои преимущества. Согласно мнению многих автомобилистов, цепь намного прочнее, при этом имеет больший срок эксплуатации. Ее обрыв при работе крайне маловероятен. При этом с цепью ГРМ вам не придется беспокоиться о растяжении.

С другой стороны, конечно же, она имеет ряд недостатков. Цепи стоят дороже ремней, их намного сложнее надевать, а также она производит много шума при работе. Что самое главное – на заводе «Рено» устанавливают именно ременной привод. Если не хотите экспериментировать, рекомендуем ставить классический ремень от Renault, тем более что регламент замены ремня ГРМ Renault Logan относится именно к ремешку, а для цепей вам придется определять срок службы по мере использования самостоятельно.

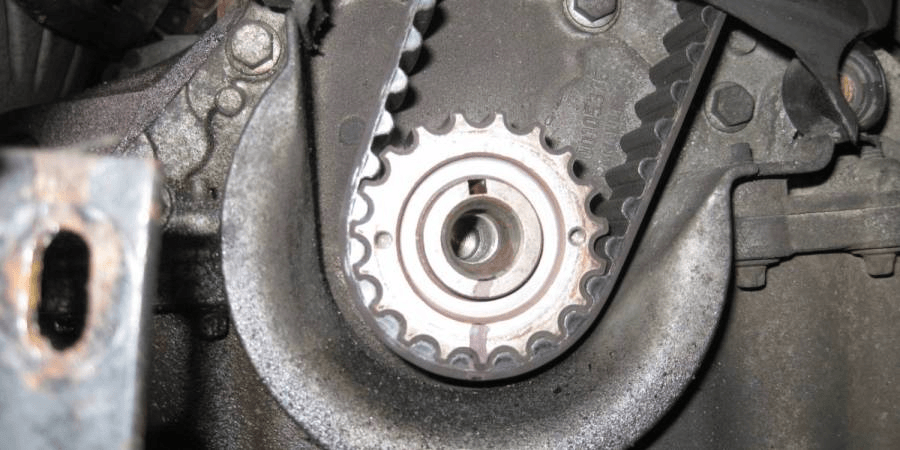

Что купить

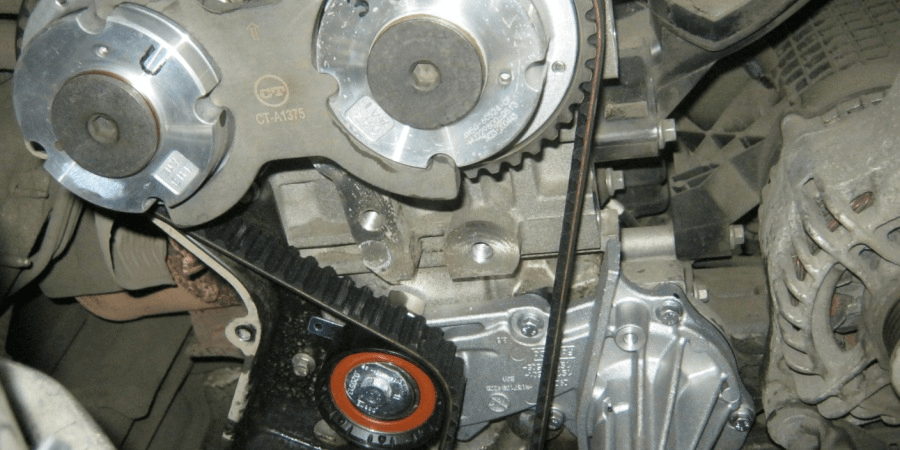

Если вы обнаружили, что ремень ГРМ приходит в негодность и его нужно менять, появляется вопрос покупки. Оптимальный вариант – приобрести оригинальную продукцию от завода изготовителя. Она разработана специально для этой иномарки, поэтому никаких проблем с установкой не возникнет, а также вам не придется беспокоиться за качество (если это не подделка).

Оригинальные детали покупаются согласно каталожному номеру. Это уникальный идентификатор от производителя. Для двигателей с 8 клапанами необходимо использовать Renault 7701477024. Для моторов с 16 клапанами покупайте комплект ГРМ Renault  с каталожным номером 130C17529R. Обратите внимание, что официальные дилеры продают вместе с ремешком также сменные ролики. Стоимость фирменной продукции варьируется от 4 до 6 тысяч рублей.

Если для вас это слишком большие растраты, и вы не хотите переплачивать за бренд,  тогда присмотритесь к совместимой продукции. В интернет-магазинах и на рынках можно найти ремни ГРМ от более 10 различных производителей. Сюда входят:

• Contitech;
• Bosch;
• Dayco;
• Gates.

Если говорить о рекомендациях автомехаников, то более трети советуют ставить продукцию фирмы Gates. На втором месте находится Contitech.

При покупке совместимого ремня убедитесь, что он действительно предназначен для вашего автомобиля. Рекомендуется узнать, для какой конкретно модели двигателя предназначен ремешок. Также можете измерить его длину и количество зубьев. Параметры должны совпадать с аналогичными у старого ремня.

При покупке тщательно осмотрите изделие на наличие дефектов или микротрещин (если товар разрешается открыть). В ином случае, естественно, обращайте внимание на саму упаковку. Предварительно рекомендуем изучить в сети Интернет, как выглядят оригинальные коробки и изделия от вышеописанных компаний. Потрепанная упаковка или низкое качество этикетки с информацией о товаре может говорить, что вы столкнулись с подделкой.

Совместимые модели стоят от 1000 рублей и выше. Некоторые товары от Contitech и Gates по стоимости сравнимы с оригиналом. Что из них прослужит дольше, придется определять практическим путем.

Подготовительные работы

Автомобиль советуют поставить в хорошо освещаемом месте. Конструкция Renault Logan продумана до мелочей, поэтому особых сложностей с доступом к месту работ не появится. Естественно, придется подготовить полный набор инструментов: гаечные и накидные ключи, а также специальный вилочный ключ. Он используется для натяжения роликов. Если у вас такого не имеется, спросите у знакомых или, в крайнем случае, возьмите в аренду на СТО. Также вам понадобится домкрат, чтобы приподнять транспортное средство.

Подготовьте средство WD-40. Некоторые крепежи могут «прикипеть». Не забудьте запастись множеством тряпок. Как правило, в подкапотном пространстве скапливаются огромные количества грязи. Ролики при замене желательно очистить, чтобы избежать в будущем проскальзывания ремня.

Процедура замены: моторы К7J и К7М 8 клапанов

Прежде чем приступать, внимательно прочитайте инструкцию и убедитесь, что такая работа окажется вам по плечу. Если  неправильно выставите метки ГРМ «Рено-Логан», то будет нарушена синхронизация коленчатого и распределительного валов. Чем это грозит – мы уже писали ранее.

Ели сомнений нет, тогда придерживайтесь следующего порядка действия:

1. Приподнимите автомобиль с правой стороны домкратом и демонтируйте переднее правое колесо.
2. По правую сторону мотора будет установлен специальный металлический щиток для защиты от грязи. Его нужно демонтировать. Далее нужно снять ремень привода генератора, который мешает получить доступ к месту установки ГРМ.
3. При помощи гайковерта или ручного инструмента открутите крепежный болт шкива коленчатого вала и снимите деталь с агрегата. Гайковерт предпочтительнее, поскольку вращать ключом в ограниченном пространстве будет неудобно.
4. Под мотор машины необходимо установить подставку, чтобы при демонтаже правой опоры ничего не рухнуло. Если не хотите демонтировать защиту картера, то можно найти специальный продолговатый брусок, сечение которого будет меньше отверстия в защите для слива моторного масла. Его ставят как раз под это отверстие.
5. Далее необходимо отсоединить трубку, которая используется для продувания адсорбера. Осторожно отведите ее в сторону и закрепите изолентой или другим способом, чтобы она не мешала в ходе работ.
6. Далее вам понадобится ключ на 16. Правая опора мотора крепится к агрегату ГРМ и корпусу пятью болтами. Необходимо открутить их и снять опорный узел.
7. Обязательно вытащите щуп, чтобы случайно не повредить его. Отверстие рекомендуется заделать. Для этого можете использовать пластиковую крышку подходящих размеров или ее аналог.
8. Через нижний проем моторного отсека необходимо снять защитную панель. Она закреплена на механизме тремя болтами: один сверху и два по бокам. Производители используют болты на 10 или 8. Здесь все зависит от года выпуска автомобиля.
9. Выше защитного кожуха находится металлическая крышка. Ее также нужно снять, открутив пять болтов по бокам. Понадобятся несколько ключей (на 10, 13 и 16).

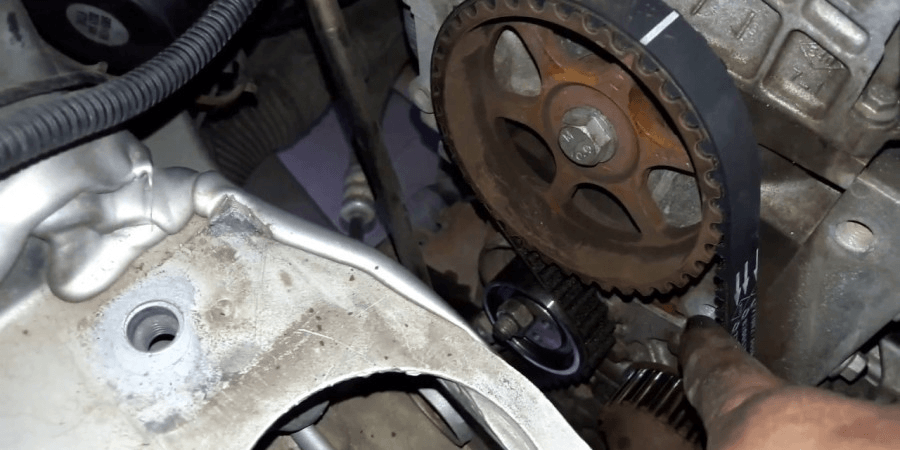

10. Далее важный шаг – установка метки ГРМ «Логан». Механизм нужно выставить так, чтобы метка на шкиве распределительного вала совпала с аналогичной, отлитой на корпусе клапанной крышки.

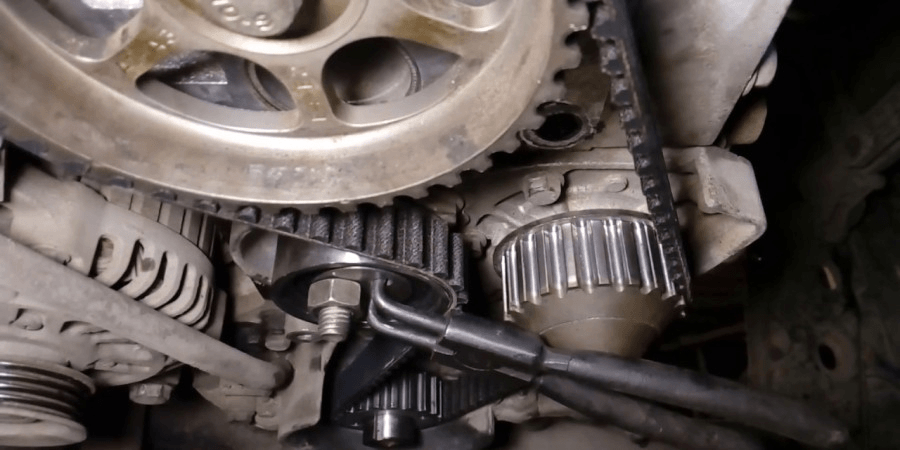

11. Внимание! Во всех последующих работах строго запрещено проворачивать коленчатый или распределительный вал отдельно друг от друга, нарушая их синхронизацию. Демонтаж начинают с натяжного ролика, открутив его ключом на 16.
12. Как только натяжка исчезнет, достать ремень не составит труда.
13. Очистите от грязи все шкивы и ролики. Будьте осторожны и не проверните случайно коленвал или распредвал.
14. Закрепите натяжной валик на место, слегка ослабив его.

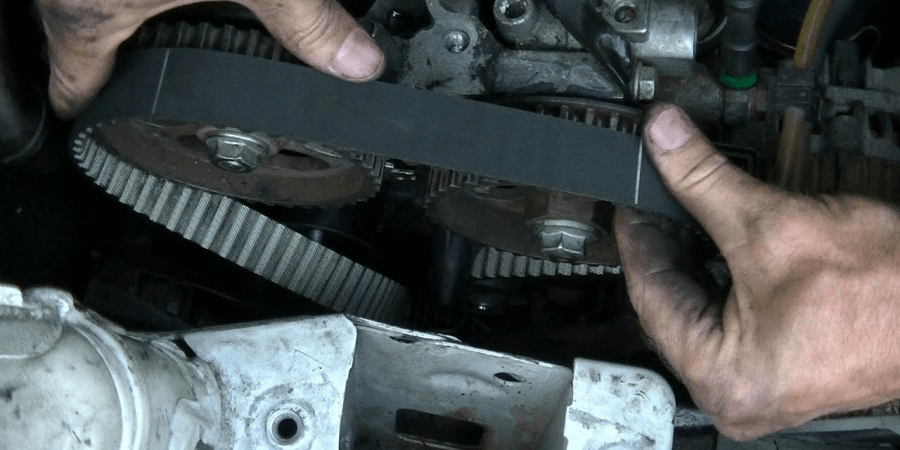

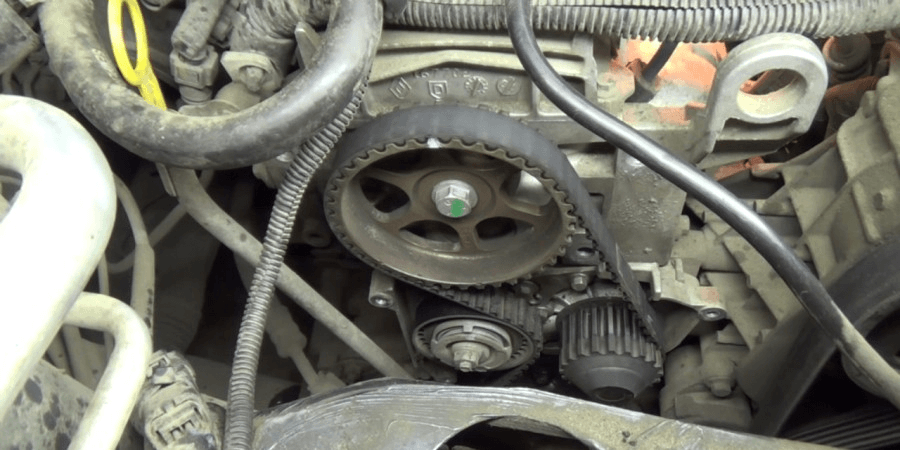

15. Натяните новый ремень. На изделии имеются две метки: нижнего и верхнего положения. Они должны совпадать с аналогичными значками на шкивах.
16. Выполните натяжку ремня и соберите конструкцию в обратном порядке.

Актуальный вопрос – как проверить ремень ГРМ на Renault Logan, в частности, натяжение? Здесь необходимо на самом длинном участке попробовать провернуть ремень перпендикулярно оси. Он должен поворачиваться на 90 градусов. Если этот показатель больше или, наоборот, ремень практически не поддается, то следует отрегулировать натяжение. Также можно руководствоваться двумя отверстиями на натяжном ролике. При заводской регулировке они стоят параллельно ремню, который идет ниже ролика.

Как видно, самое важное – это убедиться, что фаза не нарушена, а коленчатый вал установлен в синхронное положение с распредвалом. Перед сборкой всегда проверяйте, все ли метки выставлены правильно. В конце остается запустить мотор и убедиться, что агрегат работает нормально и никаких шумов от роликов или шкивов нет. Как правило, при замене ремня ГРМ меняют и ролики, последние часто стираются, ослабляя натяжение.

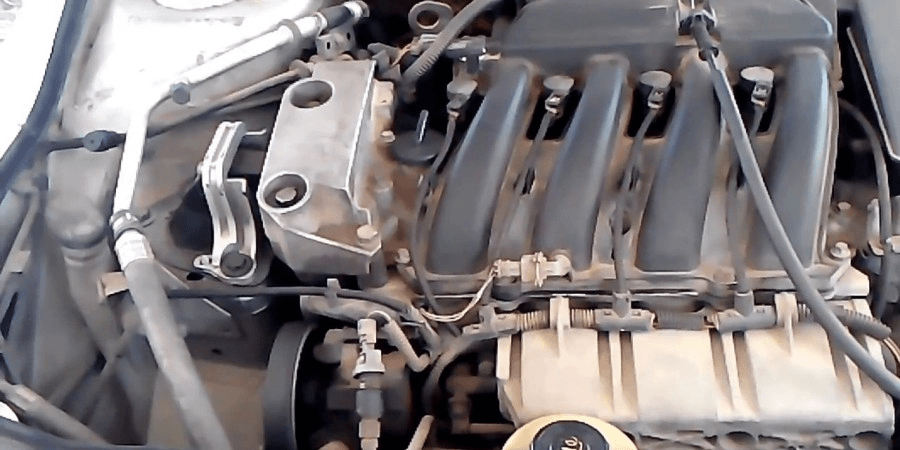

Процедура замены: моторы К4М 16-тиклапанный

Замена для мотора R4M (16 клапанов) схожа с вышеописанной инструкцией. Исключением является методика установки ремня. Здесь следует соблюдать определенную последовательность:

• сперва натягиваем на шестеренки распределительного вала (левая, потом правая);
• далее на паразитный и натяжной валики;
• последний идет шкив коленвала.

Аналогично следите, чтобы шкивы валов в ходе этой процедуры не проворачивались.

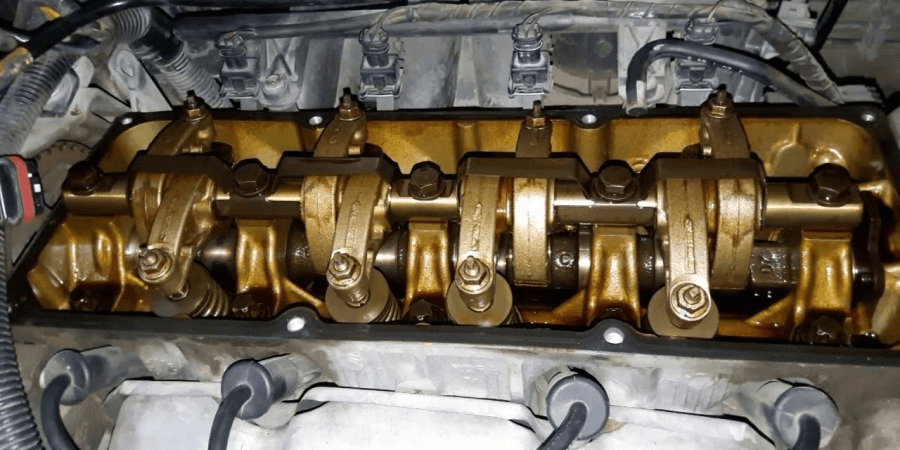

Заключение

Замена ремня ГРМ на автомобилях «Рено-Логан» не представляет сложностей, если у вас есть элементарная сноровка и необходимый инструмент. Процесс требует внимательности, так как неосторожная замена приведет к повреждениям деталей в моторе. В автосервисе за услуги замены просят 4-5 тысяч рублей. Вы сможете их сэкономить, если сделаете все самостоятельно у себя в гараже.
