Замена шаровой опоры Renault Logan

Конструкция и назначение шаровой опоры

Шаровая опора – достаточно нетипичный элемент в конструкции подвески. Именно поэтому мы предлагаем перед заменой ознакомиться с ее функциональными и механическими особенностями. Опора – ключевая единица подвески, которая побольшому счету выполняет функцию связующего элемента между рычагом и ступицей рулевого колеса.

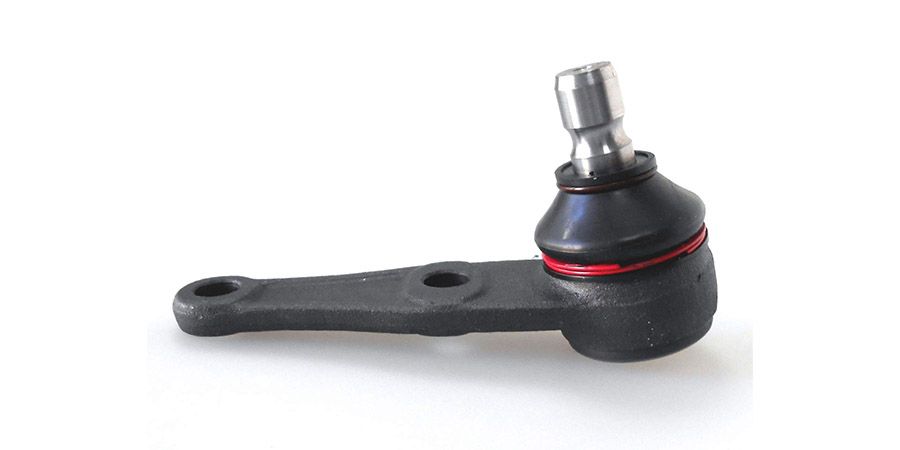

Авто от производителя «Рено-Логан» имеют отличительную особенность, которая состоит в том, что шаровая опора не поддается разборке, в следствие чего идет в комплекте с рычагом. Конструкция детали состоит из нескольких компонентов: металлический корпус, шаровой «палец» и пластиковая втулка.

Проблемы в работе шаровой опоры могут привести к незапланированному повороту колеса на скорости свыше 25 км/час. Как следствие, может случиться аварийная ситуация на дороге.

Что касается автомобилей «Рено-Логан», то здесь компанией-производителем предусмотрена только одна шаровая опора. Расположена она по левой и правой части на передней оси подвески. Аккурат под ступицей находится узел, состоящий из опоры и рычага. Вы без особого труда сможете увидеть деталь, если загоните машину на смотровую яму.

Осмотр и диагностика детали

Как мы знаем, состояние дорог на территории РФ предусматривает наличие ухабин и ям по умолчанию. В таких условиях реальный ресурс до вынужденной замены шаровой опоры «Рено-Логан» иссякнет спустя 75-80 тыс. км пробега. Стоит отметить, что чем хуже дорожное полотно, чем больше на нем ям, ухабов и выбоин, тем быстрее подвеска придет в негодность, а вместе с ней и шаровая опора. Что касается движения по идеальной городской дороге на допустимых скоростях, то срок эксплуатации автоматически продлевается до 125-140 тыс. км пробега.

Независимо от состояния дорог и качества полотна, на котором вы ездите, совершайте плановую поверку хотя-бы один раз каждые 75 тыс. км. Не забудьте и о рулевых наконечниках. Эти элементы подвергаются износу не меньше.

Распознать поломку помогут визуальные и механические ощущения: покачивание авто во время движения, запоздалая реакция на вращение рулевого колеса и пр. Как только вы выполните замену, нужно убедиться, что все симптомы проблем с подвеской устранены. Мастера сервисных центров рекомендуют выполнять комплексную проверку всей передней подвески. Используйте домкрат, эстакаду или смотровую яму, чтобы обеспечить наилучший доступ к ней.

Разберем детальнее процесс осмотра. Убедитесь в том, что автомобиль находится в устойчиво-поднятом состоянии, под задние колеса при необходимости подложены упоры. По возможности делайте эту процедуру как можно чаще:

1. Оцените деталь внешне на предмет наличия механических повреждений. Элементы опоры, выполненные из резины, должны иметь минимальные потертости. Наконечники и рулевая рейка также должна быть исправна.
2. Осмотрите прочие элементы подвески на предмет наличия сколов, механических повреждений, трещин и пр.
3. Осмотрите рычаги и рядом стоящие элементы на предмет деформации. Если элемент внешне кажется искривленным, то это явный признак необходимости замены узла.
4. Все резиновые части передней оси подвески должны быть целыми. Разрывы резины, выпучивание прокладки или какие-либо другие видимые повреждения – все это признак необходимости скорейшей замены.

На этом ответ на вопрос, как проверить шаровую опору на «Рено-Логан» визуально, считается закрытым. Если вы не смогли определить наличие повреждений, но все еще есть сомнения по поводу работоспособности опоры, следует отвезти автомобиль в профессиональную мастерскую. Далее рассмотрим, как же все-таки определить поломку самостоятельно.

Выявляем поломку шаровой опоры на «Логан»

Чтобы корректно определить наличие и причину поломки, можно прибегнуть не только к визуальному осмотру. Ниже приведены актуальные методики, следуя которым вам удастся определить поломку с большой долей вероятности:

• Шины автомобиля изнашиваются быстрее заявленного значения.
• Стало сложнее поворачивать рулевое колесо. Автомобиль медленнее реагирует на поворот рулевой рейки.
• Ухудшение устойчивости автомобиля во время движения, в том числе и по прямой траектории.
• В области передней подвески автомобиля образовались глухие постукивания, шум и скрипы.
• При движении в зимнее время года из области передней подвески раздаются глухие нетрадиционные звуки.

Если вы заметите, что один или несколько из приведенных выше условий выполняется, то часто дело будет именно в поломке шаровой опоры. Мы настоятельно рекомендуем все-таки не ставить «диагноз» автомобилю самостоятельно, а обратиться в сервисный центр для точечной диагностики. Благо, такие работы стоят недорого, но могут спасти ваш бюджет от более дорогостоящего ремонта всей подвески в целом.

Инструменты для работы: готовимся заранее

Мы уже не раз говорили, что подготовка места и инструментов – это полдела в замене любой детали. Что касается вопроса, как заменить шаровую на «Рено-Логан» самому», то часть подвески здесь не менялась годами, поэтому инструментарий, приведенный ниже, остается актуальным для автомобиля любого года выпуска. Нам потребуется:

1. Новая шаровая опора. Как выбрать деталь под замену, мы поговорим далее в статье.
2. Головки или болтовые ключи на 13, 16 и 17.
3. Рожковый обыкновенный ключ на 18.
4. Надставка, с помощью которой будет производится выпрессовка и запрессовка шаровой опоры.
5. Небольших размеров молоток.

Есть понятие «заводского размера», то есть заявленной величины. Для шаровой опоры этот показатель равен 38 мм. Фактическое ее значение может достигать 39 мм, а проверить это как-то иначе, чем после снятия, невозможно.

Ввиду особенности детали, описанной выше, рекомендует подготовить именно заявленное количество ключей. Точно невозможно сказать, какой конкретный инструмент подойдет для детали, установленной в вашем автомобиле.

Какую опору выбрать под замену: оригинальные запчасти и их аналоги

Как известно, бренды шаровых опор, установленных заводом-производителем, – это Lemforder & TWR. Детали этих немецких производителей – весьма качественные, при этом рекомендуются большинством автослесарей как вариант замены. Ниже приведем артикулы деталей обоих марок. Важно, что, обладая умеренной стоимостью, немецкие опоры обладают всеми качественными характеристики, необходимыми для узла подвески. Какие же лучше шаровые опоры на «Рено-Логан» среди всего изобилия вариантов – актуальный вопрос. На наш взгляд это:

1. Lemforder – 29469 01 и 37809 01
2. TWR – JBJ 721

Не имеет абсолютно никакого смысла искать аналог. Опоры от других производителей не только стоят столько же или даже дороже, но и не все нормально «садятся» в «Рено-Логан». В связи с этим, следуйте рекомендациям по выбору, которые вы видите выше в этом пункте, и ваша подвеска прослужит дольше заявленного срока.

Детальная инструкция по замене шаровой опоры

Постепенно мы подошли к самому важному, сложному и ответственному мероприятию – непосредственно замене шаровой опоры на «Рено-Логан». Мы постарались описать процедуру простыми словами, чтобы обычному автовладельцу было понятно, что, в каком порядке и для чего необходимо сделать. Начинаем с того, что устанавливаем автомобиль на ровную площадку, желательно на смотровую яму в гаражном помещении. Не забывайте про противооткатные упоры. Поверьте, это маленькое мероприятие обладает очень высоким КПД, поэтому не пренебрегайте им.

Как мы упоминали, в «Рено-Логан» рычаг и шаровая опора – одно целое, поэтому ремонт придется проводить комплексно. В буквальном смысле, конечно же, сперва потребуется снять рычаг. После того как автомобиль установлен на домкрат или подъемник, снимите колесо. Затем отвинтите гайку, на которой крепится сама опора. Здесь монтаж элемента подвески выполнен не конкретно на палец, а на дополнительный болт. Тот, в свою очередь, перетянут хомутом. Вот на этом болте и необходимо снять гайку.

Затем нужно снять кожух, которым закрыта опора от внешнего вмешательства. Выполнен он из пластика, поэтому важно не придавать ему усилий. Далее необходимо снять две гайки: на 13 и на 18. В большинстве случаев они затянуты крепко, поэтому придется приложить чуть больше усилий, чем обычно. После того как крепления сняты, можно и нужно демонтировать палку. За ней откроется второй болт, на котором закреплен рычаг.

Когда вы думаете, как поменять шаровую опору на «Рено-Логан», возникает вопрос, можно ли это сделать отдельно от рычага. Часто рычаг не имеет рядом стоящего горизонтального стабилизатора. В этом случае демонтаж выполняется проще. В ситуациях, когда стабилизатор все же установлен, нужно снять и его гайку.

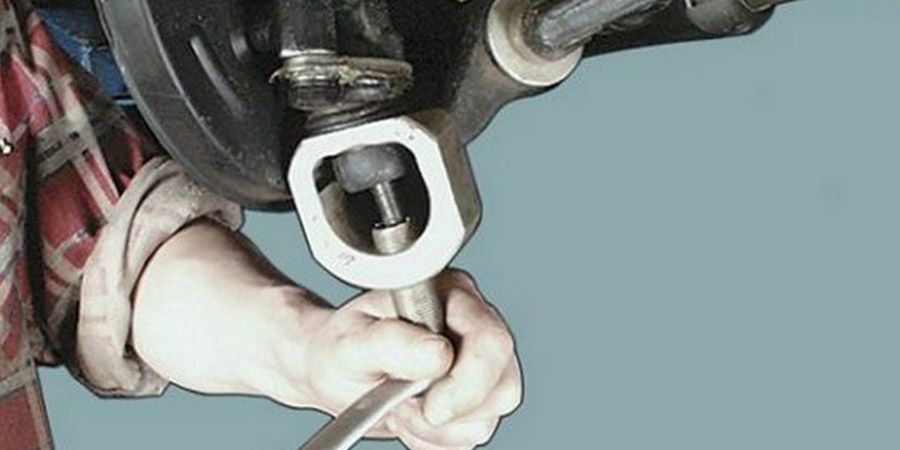

И так, рычаг снят, теперь можно приступить к демонтажу шаровой опоры. Воспользуйтесь инструментом под названием надставка. Возьмите новую опору и забейте ее в паз. Если она вошла слишком легко, это плохой знак. В этом случается рекомендуется посетить ближайшее СТО, в котором опытные мастера «подтянут» ее до упругого и надежного положения в пазе. Делается это при помощи сварочного аппарата и представляет из себя пару прихватов. Не переживайте о эстетической составляющей подобного решения. Это лишь говорит о том, что предыдущая опора разбухла и расширила родной паз. При последующей замене вы легко срежете прихваты.

После того как вы убедились в том, что шаровая установлена надежно, возвращайте на место рычаг. Будьте внимательны и соблюдайте следующий порядок действий:

1. Первым делом нужно установить палец шаровой.
2. Сразу после этого, используя молоток, необходимо забить сайлентблоки.

Мы не зря акцентируем внимание на порядок работ. В противном случае, палец шаровой опоры просто не удастся вставить в цапфу. Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника. Предварительно стоит вернуть на место переднее колесо. Это делается для того, чтобы качественно затянуть все болты под весом автомобиля. Есть одно неудобство, но это скорее вынужденная мера, составляющая часть замены шаровой опоры. Так, потребуется выполнить обратный съем колеса, чтобы вернуть на место палку. После этого считается, что замена шаровой опоры прошла успешно.

В заключение

Проверка шаровой опоры «Рено-Логан» - достаточно непростое занятие, особенно если владелец автомобиля не силен в автомобильной тематике. Безусловно, это не лучший вид ремонта, на котором стоит осваивать автодело, но, вместе с тем, выполнить замену самостоятельно вполне по силам каждому человеку. Очень важно соблюдать этапность работ:

1. Определить проблему и ее причину. Мы достаточно подробно описали эту процедуру в начале статьи. Однако, если вы сомневаетесь с собственных выводах, не лишним будет проконсультироваться у знакомого мастера или в ближайшем СТО.
2. Выберите деталь под замену. Шаровая опора «Рено-Логан» не относится к разряду дорогих автозапчастей, поэтому не имеет абсолютно никакого смысла искать дешевый заменить. Продукт компаний Lemforder & TWR обладает немецким качеством и доступной стоимостью.
3. Этап подготовительный – это то, чем пренебрегают большинство автолюбителей. Любой автомобильный ремонт – процесс напряженный, поэтому рекомендуется заблаговременно собрать все нужные инструменты и держать их под рукой.
4. Сам процесс замены не сложнее, чем замена пробитого колеса. Да, местами придется приложить чуть больше усилий, чем хотелось бы. Но никто не запрещает позвать на помощь товарища, особенно если это первая замена детали в авто в вашей жизни.

Как видите, нет ничего сложного в том, чтобы правильно выполнить замену детали. Следуйте рекомендациям из статьи, и вы легко справитесь с поставленной задачей. А на чрезвычайный случай – всегда есть сервисный центры или официалы.
