Конструкция автомобиля включает в себя множество полезных приспособлений. В их число входит ручник (более официальное название – ручной тормоз). В ходе эксплуатации авто у многих водителей ручник просто перестает работать. Критической поломкой это нельзя назвать, и опытные водители даже не испытывают каких-либо трудностей в использовании машины. Однако это поломка, которую желательно устранить. С технической точки зрения замена троса ручника Рено Логан не представляет сложностей. А вот преимуществ от рабочего ручника – масса.

Ручник: функции и конструкция

Самая главная функция этого узла в автомобиле – блокирование колес в тех случаях, когда использование тормоза невозможно или нерационально. Опытнее водители, конечно, могут обойтись и без ручника. Например, при подъеме на гору они с легкостью оперируют педалью тормоза, а во время стоянки используют передачу. Но это больше альтернативные решения.

Например, многим водителям при подъеме на гору намного удобнее пользоваться именно ручником, причем как опытным водителям, так и новичкам. Ставить на передачу автомобиль для избегания отката – допустимый вариант, но на склонах с большим уклоном это не рекомендуется. Если машина случайно покатится, то последствия могут быть самыми разными.  В лучшем случае она упрется в дерево или бордюр, а самым невезучим водителям придется искать транспортное средство в реке или озере. Некоторые просто забывают, что машина стоит на скорости и при старте резко сдают вперед, протаранивая задний бампер другому авто.

Естественно, если у вас коробка автомат, то ручник является обязательным. Здесь нельзя поставить машину на передачу, чтобы она не укатилась. Иногда для дополнительного торможения опытные автовладельцы помогают себе ручником. Пользоваться в этом случае им нужно очень осторожно, так как есть вероятность попасть в занос.

В конце концов, ручной тормоз – это дополнительная безопасность. Утечка тормозной жидкости или другие проблемы с тормозами опасны, но при наличии ручника вы относительно быстро и безопасно все-таки сможете остановить авто. Это намного предпочтительнее, чем торможение двигателем. Обратите внимание, что, согласно правилам, запрещено использовать автомобиль, в котором ручной тормоз неспособен удержать машину в неподвижном состоянии на уклоне в 16% или меньше. Если сотрудники ГИБДД сумеют это выяснить, то водителей ждет штраф за эксплуатацию авто с неисправностью.

Конструктивно система состоит из управляющего рычага и тросов, которые направляются к тормозам – штатным колодкам. Снятие с тормоза или возвращение механизма в начальное положение осуществляется  благодаря возвратной пружине.

Вероятность поломки троса ручника на новом автомобиле небольшая, а при наличии гарантии вам должны его поменять в сервисном центре. Однако, если машина не на гарантии, все ремонтные работы вам следует проводить самостоятельно. Это – одна из таких процедур, за которую необязательно платить механикам из СТО.

Причины поломки

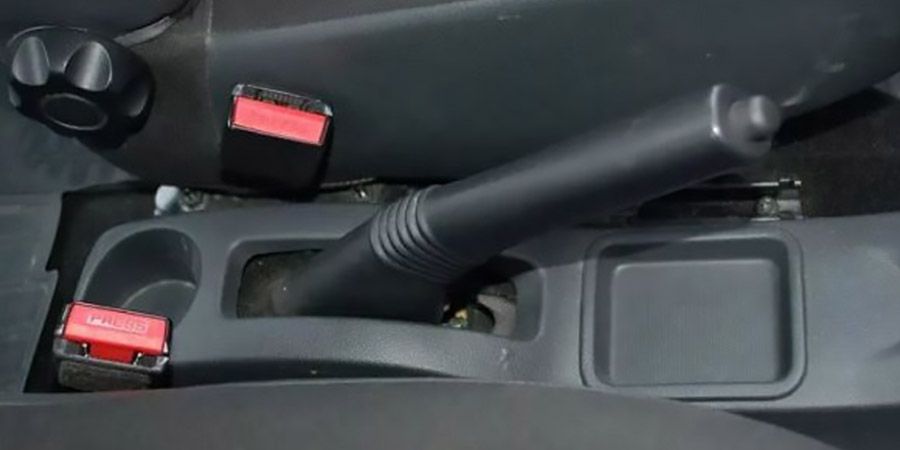

tros ruchnika logan 2

Знание  причин неисправности позволит вам предотвратить ремонт. Чаще всего растяжение или обрыв  троса ручника происходит по следующим причинам:

  • Разрушение пыльников и, как следствие, попадание воды и грязи. Они разрушают металл коррозийными процессами. Нити постепенно разрываются или растягиваются, что в итоге приведет к полной неработоспособности узла.
  • Некорректное использование. Некоторые «удачливые» водители могут потянуть ручной тормоз так, что тросик под нагрузками разорвется.
  • Низкое качество детали. Если до этого трос был заменен без вашего участия, то не исключен вариант низкокачественной продукции.

Определить поломку стояночного тормоза легко. Если трос порвется, вы услышите металлический звук в  районе днища, после чего рычаг начнет болтаться. Если тросик растянулся, то ход рычага будет жестким. Иногда это связано с «закисанием» тросов в конструкции. В такой ситуации лечением станет элементарная очистка.

Независимо от проблемы, водителям обязательно понадобится лезть в конструкцию автомобиля и осматривать узел. Если вы решили сделать все самостоятельно, то в первую очередь изучите инструкцию, как заменить трос ручного тормоза Рено Логан. Это одна из простейших процедур, по сложности сравнимая с заменой масляного фильтра.

Есть ли данные по регламенту

Трос от ручника не входит в список расходных материалов, поэтому разработчики не дают каких-либо рекомендаций. Технически, он имеет неограниченный срок службы. Это будет возможным только при качественной защите от воды и пыли. Последняя осуществляется пыльниками. Водители советуют проводить осмотр и регулировку тросика каждые 25-30 тысяч километров пробега. Это позволит вовремя определить разрушение пыльника и принять меры пока не началось разрушение тросика. Регулировка позволит сделать использование ручника максимально удобным, не прилагая усилия для его движения.

Стояночный тормоз использует тормозные колодки, поэтому водители обязаны проверять их состояние, иначе и от ручника не будет толку. Колодки относятся к расходным элементам, при этом имеют срок службы в 60 тысяч километров. Это предельно допустимое значение. При агрессивном стиле вождения с частыми и резкими торможениями колодки придется менять чаще.

Подготовительные мероприятия

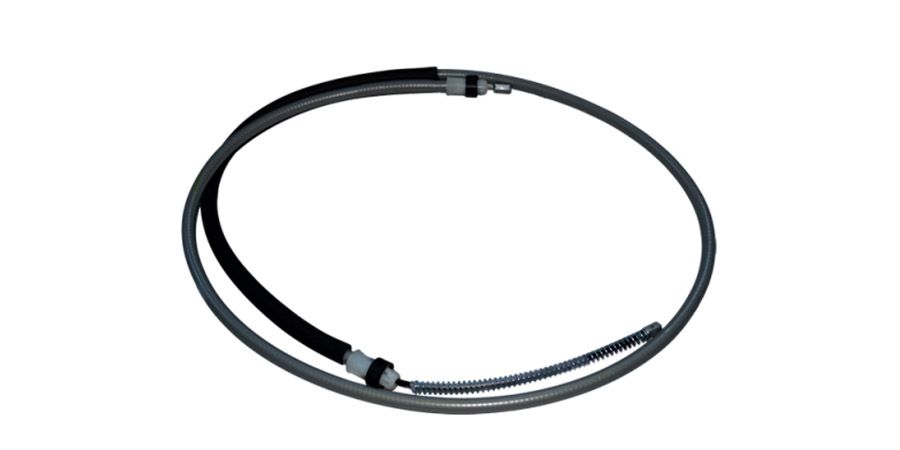

tros ruchnika logan 4

В первую очередь, конечно же, необходимо купить новый тросик. Лучше всего ставить оригинальные запчасти. Тросик продается под каталожным номером 001547169 (6001547168). Весь механизм стояночного тормоза можно найти под номером 360109167R. Если понадобится фиксатор троса, то ищите его под номером 7703179103. Как и в случае с другими деталями, водителям доступно огромное количество аналогов от сторонних производителей:

  • A.B.S. (Нидерланды);
  • BOSCH (Германия);
  • COFLE (Италия);
  • FTE (Германия);
  • LPR (Италия);
  • NK (Германия);
  • TRISCAN (Дания);
  • TRW (Германия).

В среднем цена не превышает 1-1,5 тысячи рублей. В Интернете вы всегда можете почитать отзывы о конкретных моделях. Деталь достаточно простая, поэтому принципиальных отличий у тросиков нет. Главное, это качество используемого металла и совместимость с местами крепежа. Дополнительно подготовьте набор инструментов (отвертки, гаечные ключи и фонарик для освещения).

Процедура замены и регулировки ручника Рено Логан

Замена тросика ручника Рено Логан проходит в течение 20-30 минут. Обратите внимание, что для максимального удобства работ вам надобится яма или подъемник. Следуйте шагам следующей инструкции:

  1. Сперва необходимо демонтировать пластиковую консоль ручника в салоне. Для этого со стороны пассажирских сидений у консоли нужно отодвинуть панельку и при помощи ключа Torx на 20 открутить крепеж.
  2. Поднимите ручник и осторожно достаньте пластмассовую деталь.
  3. Отпустите регулировочную гайку, которая располагается перед ручником со стороны торпеды.
  4. Опустите ручник. Далее необходимо высунуть тросы из пластиковых зажимов. Чуть ниже располагаются специальные зажимы синего цвета. Их необходимо будет сжать, чтобы достать трос.
  5. Для замены тросик придется снимать колесо и барабан, поэтому водители рекомендуют совмещать эту процедуру с заменой колодок.
  6. Сняв колесо, демонтируйте колпачок. Открутите центральную гайку.
  7. Снимите барабан. Если он изношен слабо, то для этого достаточно поддеть край отверткой и достать его руками. В ином случае, конечно же, потребуется съемник.
  8. Оттянув пружину на тросике, необходимо вывести его из посадочного места.
  9. Сожмите две защелки и достаньте трос с пружиной из барабана.
  10. Отогните держатель троса, чтобы достать его с кожухом и провести под автомобиль.
  11. Далее по следованию троса необходимо откреплять его с держателей.
  12. Отогните теплозащитный кожух, который прикрывает трос. Далее отжав защелку в салоне, полностью достаньте тросик. Его можно и потянуть силой, но защелки тогда будут сломаны.
  13. Установите два новых троса на место старых. Конец с синей защелкой должен устанавливаться в отверстия под самим рычагом в районе днища.
  14. Ведем трос и вжимаем его во все фиксаторы.
  15. Второй конец с защелкой продевается в отверстие в барабане. Зацепите трос за колодку.
  16. Поставьте барабан на место, зафиксируйте его. Ступичная гайка должна быть затянута сильно, поэтому рекомендуется использовать специнструмент.
  17. Установите колесо на место.
  18. В слоне вденьте тросы в фиксаторы рядом с консолью. Убедитесь, что два тросика ходят равномерно и отсутствует перекос.
  19. Поднимите ручник вверх и закручивайте регулировочную гайку. Через каждые 5-6 оборотов опускайте ручник проверяйте отсутствие люфта. Если он имеется, опять поднимите рычаг и продолжайте затягивать регулировочный крепеж.
  20. Выполнив регулировку, установите на место консоль.

Процедура несложная, но вам потребуется яма или подъемник, поскольку 80% всех работ выполняются в районе днища. Также обратите внимание на короткий тросик, который соединяет два длинных троса с конструкцией самого рычага. В редких случаях может порваться именно он. Если повреждена конструкция самого рычага, то потребуется полная замена ручника Рено Логан.

Помните, что редкое использование ручника никак не продлевает ресурс троса. Наоборот, в такой ситуации повышается шанс заклинивания и последующего обрыва. Также водители не рекомендуют часто использовать ручник зимой в морозы. В этих случаях колодки просто примерзают, что опасно для тормозной системы. В конце проведите тест, поставив машину на уклон в 16 процентов и убедитесь, что колодки без проблем удерживают авто.

Заключение

Элементарная замена троса может вернуть полную работоспособность ручника автомобиля на Renault Logan. При минимальном наборе инструмента и гараже с ямой эту процедуру может провести каждый автовладелец. Покупайте оригинальные тросы, чтобы исключить обрыв по причине хрупкого металла.
