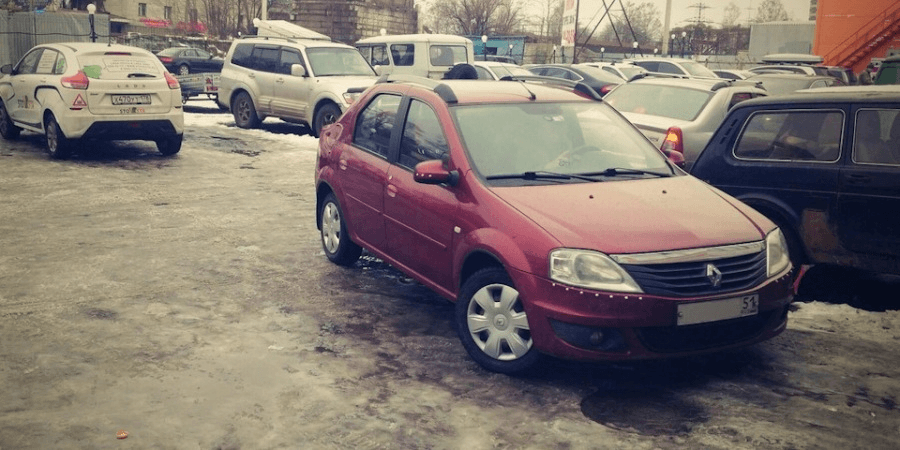

Замена сцепления на Renault Logan

Скрип преимущественно вызывается дефицитом смазки в системе. Его источник скрывается в смежном с трансмиссионной коробкой картере – это вилка выжима диска. На срок её службы влияет регулярность смазывания штока опоры.

Для ликвидации скрипа КПП снимать не нужно. Достаточно нескольких простых шагов, выполненных в определённой последовательности:

1. Трос натяжения вилки демонтируется.
2. Защитный резиновый кожух для доступа к вилке снимается.
3. Густой слой специальной смазки накладывается на опорный выступ вилки до тех пор, пока узел не наполнится обильным её количеством.

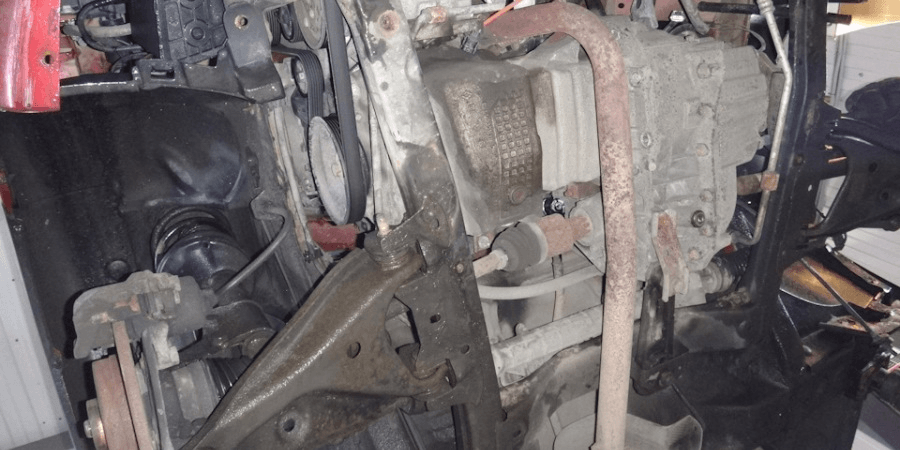

Причины и признаки неисправностей

Несмотря на кажущуюся простоту, сцепление является достаточно деликатным и уязвимым органом автомобиля. Известны несколько основных нарушений функционирования муфты, вызванных рядом негативных факторов. Наличие одного из нижеследующих явлений служит поводом для обращения в автомастерскую:

1. Характерный запах гари с залипанием и провалом педали. Муфта сгорела либо облита маслом, попадание воздуха в гидросистему.
2. Треск, визг или другой резкий посторонний звук при переходе со ступени на ступень. Износ выжимного диска, разрушение подшипников, увеличение люфта.
3. Схватывание – вибрация с рывками в начале движения. Некорректно отрегулирована корзина, зеркало ведомого диска в смазке, разболтался моторный крепёж.
4. Ведение – выход из строя узла (сцепление не выключается, скорости не включаются). Поломка троса привода, загрязнение шлицов вала, перекос нажимного диска.
5. Проскальзывание (пробуксовка) вследствие того, что ведущий вал с маховиком вращаются быстрее, нежели ведомая корзина. Фрикционные накладки пришли в негодность либо попала смазка.

Однако, исходя из указанных симптомов, принять верное решение насчёт целесообразности замены в состоянии лишь специалист по обслуживанию машин данного бренда.

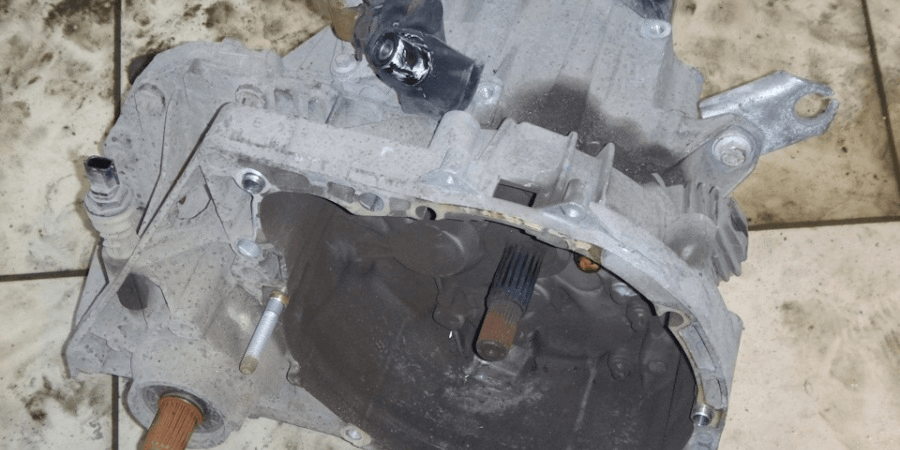

Как проводится диагностика сцепления

Как проверить сцепление на Рено Логан? Элементарно проверить исправность узла автолюбителю можно и самому, но полноценную диагностику в гаражных условиях не проведёшь, поэтому придётся посетить станцию техобслуживания, где для этого имеется необходимая база. А сцепление как раз нуждается в обязательном комплексном обследовании, включая компьютерную диагностику.

Как правило, механик начинает изучение его состояния с проверки жёсткости педали, слушая, не скрипит ли она при нажатии. Специалист, садясь на место водителя, обычно ставит ТС на «ручник», поднимает оконные стёкла, выключает акустическую систему, а также устраняет иные звуковые источники. Таким образом, сперва рычаг муфты тестируется при неработающем двигателе, затем в процессе движения для мониторинга переключение передач. В целом надо признать: разработчики этого неприхотливого авто позаботились о том, чтобы его обслуживание для владельца не выглядело обременительным.

Какое сцепление выбрать для замены: оригинал и аналоги

За историю своего выпуска с 2005 года (I поколение – до 2012 года, II поколение – по настоящее время) данная машина + Sandero оснащались сцеплением двух типов. Для того чтобы корректно выбрать требуемую версию, следует обратить внимание на дату изготовления конкретного образца.

Естественно, идеальным вариантом для вашего любимца с объёмом цилиндров 1,4 или 1,6 л станет оригинальная продукция: комплект сцепления Renault стоит сегодня от 8 тыс. руб. За французские, а также турецкие лицензионные изделия Valeo и Automotor France просят от 5,5 тыс. руб. Японский товар под названием Exedy оценивается на уровне 6 тыс. руб. и выше. Турецкий Krafttech потянет не менее чем на 4 тыс. руб. Белорусский Fenox в среднем обойдётся до 4 тыс. руб. за комплект. Итальянский Mecarm – от 3,5 тыс. руб., немецкий Luk – около 5,5 тыс. руб., румынский Asam – не менее 4 тыс. руб.

Если комплект неактуален, можно отдельно приобрести «выжимник», диск и корзину перечисленных фирм-поставщиков.

Пошаговый процесс замены сцепления

Как известно, по регламенту экспертов замена сцепления Логан происходит после пробега 100-120 тыс. км. Главным образом меняется ведомый диск вместе с корзиной. К слову, ресурс троса соответствует пробегу 150 тыс. км. Запчасть стоит сравнительно недорого, поэтому её заменой пренебрегать не стоит.

Замена сцепления Рено Логан предполагает, по крайней мере, наличия оправки и пневматического шуруповёрта. На упомянутой модели установлено сухое сцепление (с демпферной корзиной и одним диском), которое рекомендуется менять хорошо осведомлённым в устройстве узла исполнителям.

Замена сцепления Renault Logan реализуется за 3-8 часов на эстакаде или смотровой яме как со снятым мотором, так и с установленным. В ходе второго мероприятия подрамник и коробку скоростей демонтировать не обязательно, достаточно слегка её отодвинуть (что равнозначно частичному снятию); то есть «потревожить» этот узел трансмиссии так или иначе придётся. И для выявления, что именно следует заменить – выжимной подшипник, диск либо корзину – предпочтительнее всё же коробку удалить. Без механического подъёмника сделать это не удастся.

Перед началом операции следует нанести на пазы диска тугоплавкую смазку.

Менять сцепление со следами масла нет смысла. Масло попадает на сцепление и из коробки, и из силового агрегата. В первом случае стоит заменить задний сальник КПП, во втором – передний.

Кроме того, перед разборкой важно обследовать места крепления коробки и двигателя к шасси. Если крепления ослаблены либо резиновые втулки износились – дело не в сцеплении. Эту неисправность в виде тряски ошибочно путают с рывками муфты.

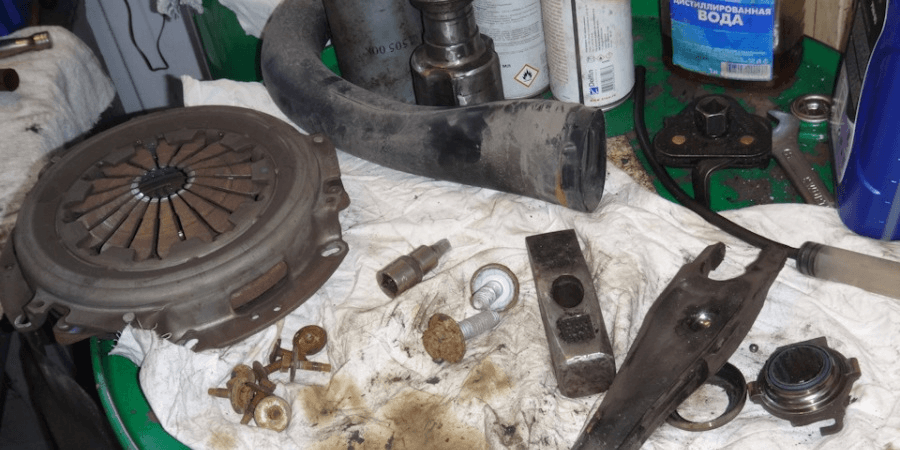

Как поменять сцепление на Рено Логан, лучше всего расскажет пошаговая инструкция:

1. При помощи головки 10 мм убирается на аккумуляторе «минусовой» контакт.
2. При помощи головки 30 мм с 2 сторон подрывается крепёж на передних колёсных дисках; после поддомкрачивания колеса снимаются.
3. С 2 сторон вывинчиваются болты крепления шаровых опор, пальцы вынимаются.
4. С 2 сторон вынимаются привода из ступицы и из коробки.
5. С 2 сторон удаляется защита от доступа к крепежу тяги, после чего он вывинчивается.
6. Защитные средства «движка» демонтируются.
7. С 2 сторон снимается боковая защита бампера.
8. На подрамнике вывинчиваются 3 винта бамперного крепления, а обвес демонтируется.
9. Возле лямбда-зонда отсоединяется выхлопной патрубок; оба разъема на зонде отключаются.
10. С 2 резинок труба снимается и отводится в сторону; снимать её полностью не обязательно, однако в случае, когда операция производится на смотровой яме, не исключено полное удаление выхлопной трубы.
11. При помощи ключа на 10 мм соответствующая трубка от подрамника отсоединяется, если имеется гидроусилитель руля.
12. При помощи головки 18 мм рулевая рейка освобождается от подрамника; тем не менее, она остаётся на кузове, ибо рулевые наконечники покоятся на кулаках.
13. 3-я опора мотора освобождается, оставаясь на подрамнике; вначале отпускается задний болт, после него – передний.
14. Если это неизбежно по технологии конкретной модификации, при помощи головки на 18 мм снимается подрамник с возможным подвязыванием радиатора, для чего на нём вывинчиваются 4 единицы крепежа (либо напарник придерживает подрамник, либо деталь подпирается винтовой стойкой).
15. Масло из трансмиссии сливается, левый привод снимается.
16. При помощи головки 13 мм разъём от выключателя заднего хода отсоединяется; ослабляются крепящие массу 2 болта, клипса отщелкивается, а провода отводятся в сторону; чтобы было удобнее, надлежит завести вверх трубку гидроусилителя и подвязать.
17. Трос сцепления снимается.
18. При помощи головки 13 мм 4 нижних болта, соединяющих коробку с двигателем, вывинчиваются.
19. При помощи головки 13 мм в задней части коробки с датчика скорости отключается разъем; частично ослабляется тяга на кулисе, извлекается трубка.
20. Вывинчиваются 2 болта стартерного крепления.
21. Из-под капота снимается разъем на датчик коленвала: флажок отгибается, разъем стягивается.
22. Двигатель вывешивается, кронштейн крепления коробки к левой опоре отсоединяется: при помощи головки 16 мм вывинчиваются 3 болта кронштейна (действие осуществляется из-под капота); устанавливается подъемная стойка, двигатель подтягивается за один крючок.
23. «Движок» опускается вместе с коробкой.
24. Во избежание повреждений аккуратно снимается сапун.
25. При содействии напарника снимается оставшийся крепеж коробки (2 гайки на шпильках).
26. Враскачку осторожно вынимается коробка.
27. При помощи головки на 11 мм вывинчиваются болты сцепления, и механизм демонтируется.
28. Производится ревизия маховика. На рабочей поверхности синие припалы должны отсутствовать. Если состояние данного элемента проблематичное, требуется квалифицированное исследование с контролем на биение и анализом металла на задиры.
29. Поверхность маховика тщательно обрабатывается антижировым составом, после чего устанавливается новое сцепление.
30. После предварительной очистки от грязи выжимной шарикоподшипник на валу МКПП заменяется; параллельно определяется степень износа посадочного места вилки, а также самого подшипника. Внимание! Посадочное место подшипника смазывать запрещено.

В завершение этого комплексного мероприятия проверяется состояние вилочного пыльника.

Заключение

Замена сцепления – экстраординарная мера, сопутствующая капремонту трансмиссии. В этой связи характерно, что на «Логане» производитель четко не определил рекомендуемый срок эксплуатации муфты, так что и периодизации ТО здесь не существует. Слабое место этой бюджетной субкомпактной линейки Renault – совмещенный с цилиндром сцепления гидравлический выжимной подшипник, который внезапно начинает течь в самый неподходящий момент. Причем текут и оригинальные запчасти, и от серых дилеров.

Кроме того, на этой модели нередко скрипит педаль сцепления, что косвенно усложняет управление транспортным средством. Здесь в лучшем случае требуется регулировка, а в худшем – восстановление узла. При этом Рено Логан имеет особенность обязательной прокачки после замены сцепления для удаления воздуха. Лучше операцию выполнять в подготовленных условиях, ибо требуется наличие специальной насосной установки.
