Замена радиатора печки Рено Логан


Машина уже давно перестала быть громоздким и неудобным видом транспорта. Сейчас даже относительно бюджетные модели имеют массу устройств для повышения комфорта: кондиционер, усилитель руля, подогрев стекол и многое другое. Одной из самых полезных систем в автомобиле является печка.

В зимнее время она будет просто незаменима. Несмотря на высокое качество изготовления всех компонентов, радиатор Рено Логан может выходить из строя как при нарушении режима эксплуатации, так и по причине элементарного износа компонентов. Заменить радиатор печки водители могут без лишних сложностей у себя в гараже. Если вам интересно, как это сделать и что потребуется, то обязательно изучите представленную информацию.

Конструкция и значение узла

С точки зрения конструкции печка представляет особой самый обыкновенный теплообменник, который выполняет функцию передачи тепла от теплоносителя в окружающую среду. В этом плане он практически ничем не отличается от основного радиатора, который выполняет аналогичную функцию. Конкретно этот радиатор подключается к системе охлаждения параллельно. Для этой цели в конструкции имеются специальные штуцеры, через которые охлаждающая жидкость (ОЖ) попадает в печку и отдает тепло в салон.

Изделие выполнено в виде продолговатых сот. Такая конструкция считается классической, при этом именно она позволяет максимально эффективно передавать тепловую энергию от теплоносителя в окружающую среду. Обязательными являются впускной и выпускной клапаны, которые используются для подачи и отведения охлаждающей жидкости соответственно.

Главный радиатор работает в большом контуре, в то время как радиатор печки функционирует в малом контуре. При старте автомобиля в первую очередь запускается малый контур, когда теплоноситель ходит от двигателя к малому радиатору и обратно. За счет этого автовладельцы могут включить печку сразу же после старта двигателя.

В большинстве моделей предусмотрен специальный расширительный бачок и пароотводящая магистраль. Они необходимы для того, чтобы отводить излишне перегретую воду и образовавшийся пар. Многие водители задают логичный вопрос – почему нельзя использовать тепло, которое выделяется с основного радиатора? Дело в том, что воздух, которым он обдувается, никак не очищается, соответственно, содержит пыль и другие загрязняющие вещества.

Наличие отдельного радиатора с вентилятором и фильтром не только повышает безопасность и чистоту воздуха, но и позволяет регулировать уровень тепла. Реализовать такую систему на основе большого радиатора спереди авто возможно, но она будет слишком сложной и малоэффективной. Также не стоит путать радиатор кондиционера Рено Логан с теплообменником для печи. Это разные детали в автомобиле, при этом последний в своем составе имеет конденсатор, если говорить правильно.

Естественно, при повреждении радиатора отопления печка будет функционировать с низкой эффективностью или совсем не будет прогревать салон. Более того, утечка охлаждающей жидкости может вызвать самые разнообразные проблемы. В конечном счете, ее окажется недостаточно для охлаждения мотора, что приведет к перегреву и всем вытекающим последствиям. Например, перегрев в течение 20 минут может стать причиной:

  • деформации головки блока цилиндров;
  • появлению трещин в ГБЦ,
  • прогоранию прокладки ГБЦ;
  • разрушению межкольцевой перегородки;
  • разрушению сальников.

В связи с этим, не стоит беспечно относиться к поломкам печки, особенно если это связано с самим радиатором.

Когда потребуется замена

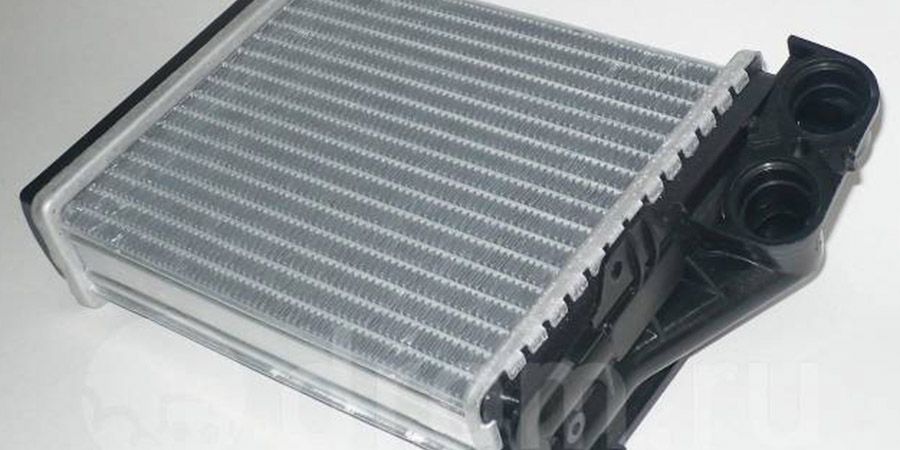

radiator pechki logan 2

Данная деталь не относится к списку расходных элементов, поэтому автомобильный производитель не выдвигает каких-либо требований относительно периодичности замены. С технической точки зрения радиатор рассчитан на полный срок эксплуатации авто. Единственная причина, по которой может потребоваться замена, – это нарушения в работе печки или некоторые другие симптомы.

О поломке радиатора отопителя свидетельствуют несколько признаков:

  • Запотевание стекол. Если в машине регулярно и очень сильно потеют стекла, то возможен вариант, когда в салон попала сильно нагретая ОЖ, что и привело к образованию большого количества конденсата.
  • Появление в салоне приторного фруктового запаха, чаще всего дыни. Именно так пахнет охлаждающая жидкость. При ее утечках в салоне будет стоять соответствующий аромат. Как правило, утечку можно обнаружить и под самим автомобилем, даже если она относительно небольшая.
  • Уменьшение уровня охлаждающей жидкости. Где бы ни образовалась утечка, это скажется на количестве ОЖ, поэтому не забывайте регулярно проверять ее уровень.
  • Ощутимое падение эффективности работы в печке. Если в относительно небольшие морозы печка не нагревает салон, самое время провести диагностику, профилактику или ремонт системы.
  • Перегрев мотора. Косвенный признак, говорящий о низкой эффективности системы охлаждения, которая в свою очередь не способна полноценно охлаждать ДВС из-за повреждения радиатора отопления.

В большинстве случаев этих признаков хватит для общей диагностики. Финальный вывод можно делать только после визуального осмотра и проверке на герметичность. Об этом мы расскажем далее.

Причины поломки

Существует три основных причины, по которым радиатор может выйти из строя. Первая и самая простая – элементарные загрязнения. В сотах регулярно забивается пыль и мелкий мусор. Это приводит к худшей теплоотдаче. Устранение проблемы самое простое – почистить радиатор. Можно использовать обычную струю воды. Если хотите более качественного результата, прибегните к химическим составам. Главное, чтобы они не разрушили металл, из которого выполнен сам радиатор. Естественно, для максимально качественной очистки рекомендуется полностью демонтировать узел.

Вторая проблема – засорение каналов. Если вы используете низкокачественную охлаждающую жидкость или состав, не рекомендованный производителем, то на стенках будут появляться различные отложения. Избавиться от засоров можно с помощью чистящих спецсредств. Однако засорения могут быть настолько большими, что в некоторых ситуациях замена радиатора кондиционера Рено Логан или радиатора печки будет проще и выгоднее.

Третья и самая опасная неисправность – трещины, разрывы и повреждения другого рода. Многие автомастерские предлагают услуги по восстановлению. Небольшие отверстия действительно можно «залатать», хотя немаловажным является качество исполнения работ. Но для полной гарантии работоспособности рекомендуется приобрести новый радиатор и заменить поврежденный.

Выбор радиатора для печки

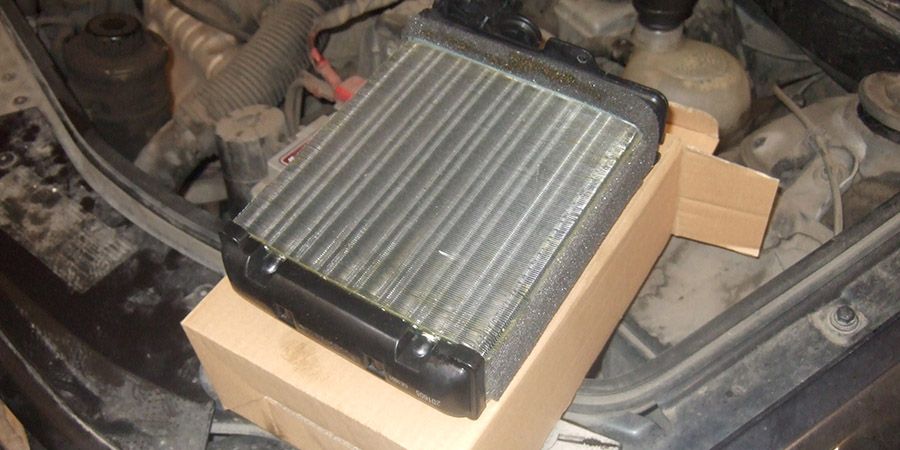

radiator pechki logan 4

Деталь довольно простая, поэтому не стоит тратить силы, нервы и время на рассмотрение десятков моделей. Проще всего купить фирменный заводской радиатор, который при отсутствии непредвиденных обстоятельств проработает вплоть до покупки вами нового авто. Изделие имеет каталожный номер 6001547484. Стоимость лежит в районе 5000 рублей. Главное преимущество – фирменное качество, наличие новых колец для подключения и гарантированная совместимость с конструкцией машины.

На рынке представлены десятки альтернативных моделей как дешевле, так и дороже заводской продукции. В этот список можно отнести:

  • FPS 56N83;
  • ASAM S.A. 30910;
  • THERMOTEC D6R016TT;
  • PROFIT 17600085;

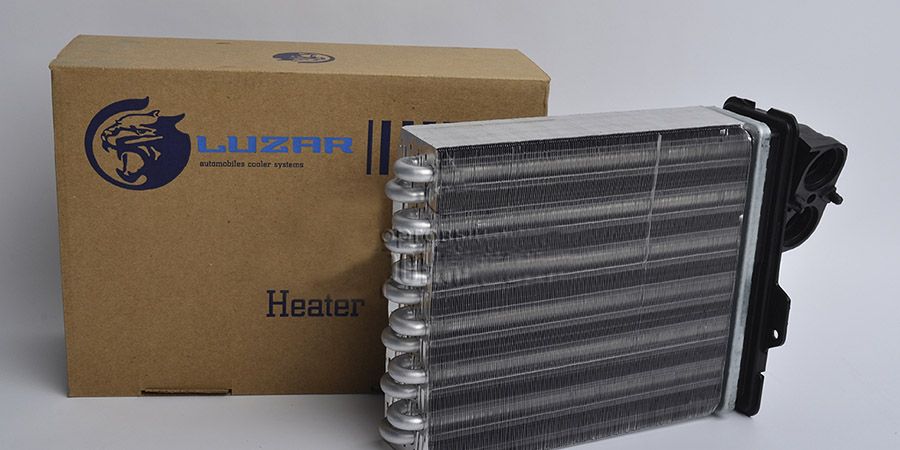

  • LUZAR LRH0998;
  • MAGNETI MARELLI BRQ 278.

Качество изготовления вам придется проверять самостоятельно. Обязательно почитайте перед покупкой отзывы других автовладельцев на специализированных форумах. При покупке аналога главное убедиться, что он четко соответствует по размерам оригинальной запчасти. Также обратите внимание на его характеристики: количество, прочность пластин и плотность их установки, наличие дополнительных завихрений, места расположения клапанов. Модели с круглыми трубками имеют меньший КПД по сравнению с изделиями, где устанавливаются плоские трубки.

Одним из главных параметров при выборе подобной продукции является материал. Ранее практически все радиаторы изготавливались из меди, но сегодня их активно вытесняют теплообменники из алюминия. Медные модели легко ремонтируются, но по цене они – одни из самых дорогих. Алюминий в свою очередь легче,  прочнее и дешевле, но залатать дыры в таком радиаторе крайне проблематично.

Качественная продукция всегда имеет большое количество пластин, которые плотно прилегают друг к другу. В дешевых моделях соты можно буквально прогнуть рукой. Естественно, деформации ухудшат теплоотдачу системы, поэтому не рекомендуем экономить на радиаторе печке, особенно если вам важен качественный обогрев салона в зимнее время.

Процедура замены

Замена радиатора Рено Логан потребует от водителей разборки некоторых элементов в районе торпеды, поскольку именно за ней располагается сам радиатор. В «Логане» это сделано максимально удобно, если сравнивать с другими автомобилями. Водителям будет достаточно только демонтировать небольшую панель непосредственно в районе расположения педалей.  Для этого понадобится набор ключей, в том числе типа Torx, небольшая отвертка, пассатижи и компактный фонарик. Места для работ крайне мало, поэтому будьте готовы, что придется изворачиваться в салоне.

Процесс замены радиатора охлаждения Рено Логан для печки включает следующие этапы:

  1. Отключите аккумуляторную батарею.
  2. Далее в подкапотном пространстве необходимо найти патрубки, которые направлены в радиатор печки. Перед хомутами установите зажимы, чтобы предотвратить разлив ОЖ. Только после этого можете отсоединить патрубки. Если не хотите рисковать, слейте полностью всю ОЖ.
  3. С правой стороны от педалей необходимо снять пластиковый кожух, который находится под приборами.
  4. В районе обивки с помощью пассатижей снимите клипсу, после чего напольный ковер модно откатить на достаточное расстояние.
  5. Металлическая планка, которая придерживает приборную панель, крепится на нескольких болтах. Вам необходимо открутить их.
  6. К планке также крепится разъем зажигания, который потребуется отключить.
  7. Выкрутите 2 самореза и еще один болт посередине (здесь понадобится ключ Torx).
  8. Подложив под патрубки ветошь, можно отсоединить их от самого радиатора.
  9. Обязательно проверьте состояние колец и удалите грязь с концов патрубка.
  10. Надавив на специальные защелки, можно снять радиатор.
  11. Установите в посадочное место новый радиатор, замените при необходимости кольца и смажьте их.
  12. Выполните сборку в обратном порядке.

Как видно, крепление радиатора Рено Логан максимально упрощено, поскольку вам не придется разбирать торпеду, снимать руль и другие компоненты. В итоге на весь процесс у вас уйдет 20-30 минут.

Если в целостности старого радиатора еще имеется сомнения, можно проверить его на наличие пробоин. Для этого один из клапанов закрывается. Радиатор помещается в небольшую ванночку с водой, а во впускной клапан подается струя воздуха давлением не больше 0,1 МПа. Если из воды идут пузырьки, значит, имеется отверстие. Оцените его ремонтопригодность и только после этого решайте, можно ли еще восстановить старый радиатор или следует покупать новый.

Чтобы продлить срок службы этого узла, водители рекомендуют проводить периодическую чистку. Интенсивность зависит от загрязненности воздуха в вашем регионе и частоты использования печки. Естественно, не забывайте своевременно менять охлаждающую жидкость. Если теплоноситель не справляется со своей задачей, то даже полностью новый качественный радиатор не сможет достаточно обогреть салон автомобиля.

Заключение

Радиатор печки – важная, пусть и второстепенная деталь в конструкции автомобиля. За его состоянием необходимо следить, утечки ОЖ станут серьезной проблемой, в ходе которой пострадает двигатель. Ремонт последнего – это уже совсем другие суммы по сравнению с покупкой нового радиатора. Благодаря представленной информации, владельцы Renault Logan смогут без проблем у себя в гараже заменить поврежденный радиатор печи.
