Клапаны предусмотрены для обеспечения нормальной циркуляции топливовоздушных веществ. При неправильной работе системы опасности подвергается весь газораспределительный механизм.

Когда величина зазора ниже установленной, в первую очередь подгорают седла и снижается КПД двигателя. В обратной ситуации заметно снижается мощность машины.

Если автомобиль эксплуатируют без оглядки на нарушения в работе системы циркуляции, эффективность работы снижается, а детали изнашиваются скорее, чем положено. Как результат, внеплановые ремонты и дополнительные траты, которых можно было бы избежать, проведя своевременную регулировку. Для этого необязательно отправлять машину на СТО. Процедура довольно простая, при наличии желания с ней может справиться даже водитель новичок.

Производитель установил пробег, после прохождения которого рекомендуется проводить регулировку клапанов. Однако эти цифры примерные и не учитывают многих нюансов. В руководстве пользователя указано, что процедура проводится через 80-100 тыс. км. пробега. На самом деле на частоту регулировки оказывают значительное влияние условия эксплуатации авто.

Если двигатель постоянно подвергается повышенной нагрузке, что обязательно происходит в условиях напряженного городского движения. Регулировка клапанов Рено Логан понадобится уже через 60 тыс. км. пробега. При эксплуатации автомобиля в сложных погодных условиях эта цифра еще сократится.

Когда автомобиль оснащен газобаллонным оборудованием, срок регулировки сокращается практически в два раза. Лучше всего для машин, работающих на газу, проводить процедуру через каждые 30 тыс. км.

Кроме указанных сроков о необходимости провести регулировку может свидетельствовать изменение в работе автомобиля. Процедура понадобится, если при эксплуатации водитель отмечает:

  • появление характерного звука при запуске и работе мотора;
  • уменьшение мощности машины;
  • посторонние шумы в процессе езды;
  • отчетливый запах гари.

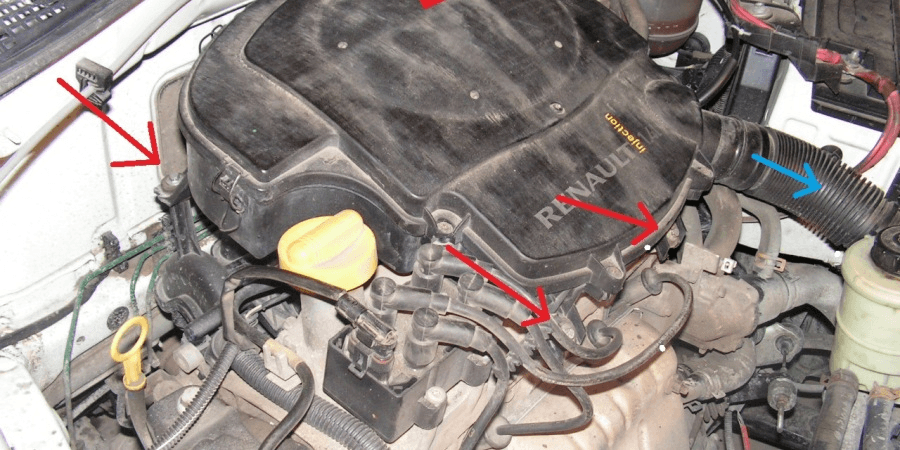

Какие инструменты понадобятся для работы

Какие инструменты понадобятся для работы

Прежде, чем приступать к процедуре регулировки клапанов, новичкам необходимо внимательно ознакомиться с инструкцией. Кроме того, важно подготовить весь инструмент, при помощи которого будет проводиться процедура, и подсобные элементы, необходимые в процессе выполнения работ.

Для регулировки потребуются:

  • ключ трубчатый (головка) на 10;
  • стандартный комплект плоских щупов;
  • плоскогубцы;
  • рожковый ключ на 13;
  • среднего размера отвертка;
  • домкрат.

Пошаговая инструкция по проведению регулировки

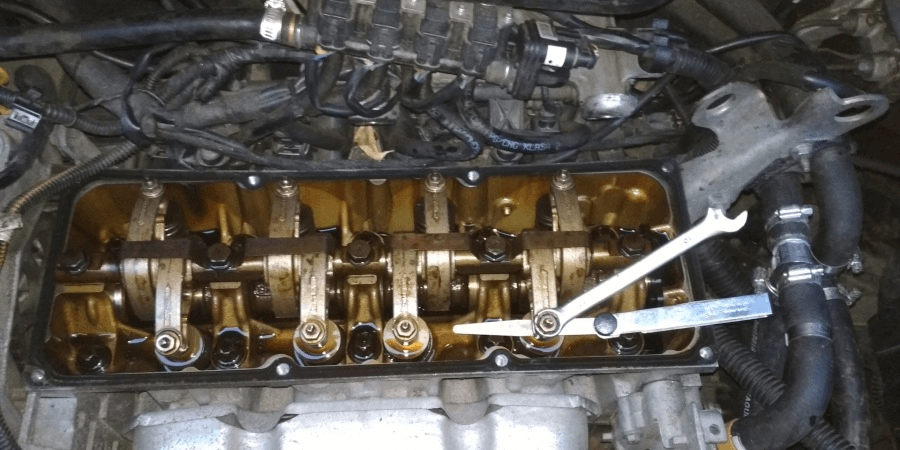

Пошаговая инструкция по проведению регулировки клапанов

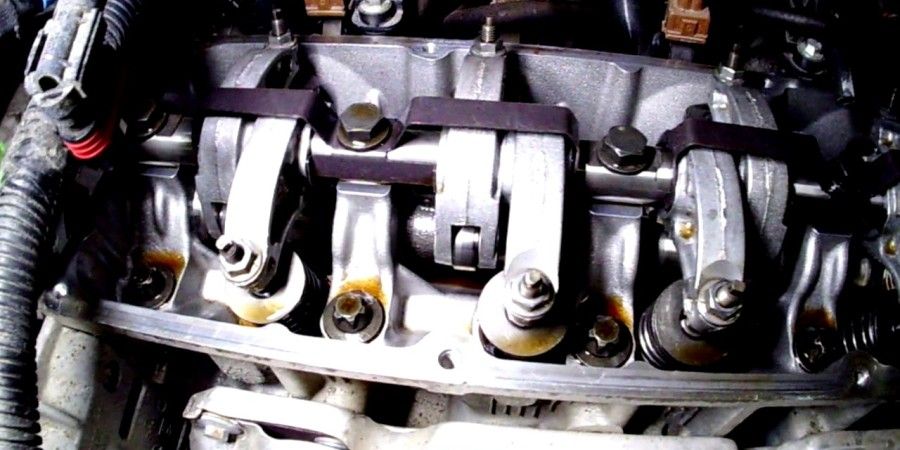

В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.

Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.

Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.

Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.

Шаг 1

Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.

Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.

Шаг 2

К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций. Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера.

Шаг 3

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха. Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.

Шаг 4

Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.

Шаг 5

Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.

Шаг 6

Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.

Шаг 7

На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.

Шаг 8

Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.

Шаг 9

Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.

При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.

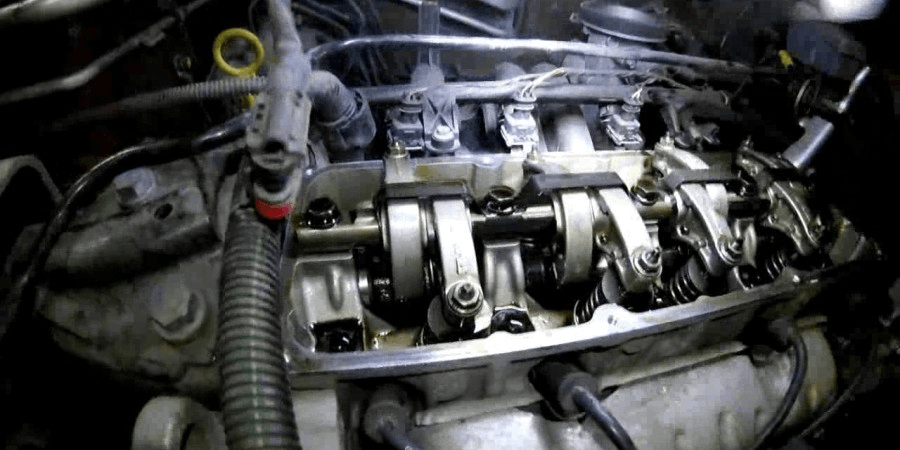

Регулировка клапанов на Renault Logan 8 клапанов

Шаг 10

Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.

Шаг 11

Удалив щуп, нужно два-три раза прижать коромысло, после чего проверить зазор щупом повторно.

Шаг 12

Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.

Шаг 13

Вернув на место крышку, нужно затянуть болты и вернуть в исходное положение тонкий сапун.

Шаг 14

Далее следует установить на место систему фильтрации, подключить к ней шланг и патрубок вентиляции.

Шаг 15

Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.

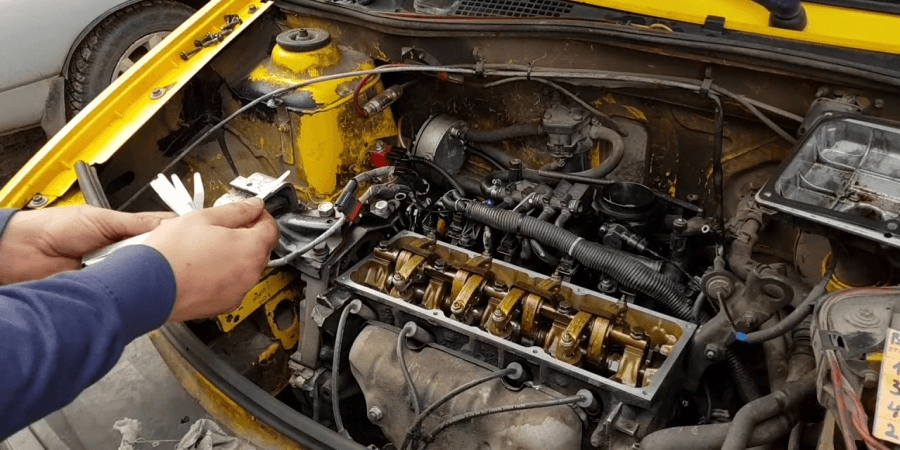

Какие зазоры выставлять

Какие зазоры выставлять

Производителем установлены нормы, которым должны соответствовать зазоры клапанов Рено Логан. Приемлемыми считаются цифры:

  • для впускных клапанов — от 0,10 до 0,15 мм;
  • для выпускных клапанов — от 0,25 до 0,30 мм;
  • для выпускных клапанов после проведения капитального ремонта двигателя — от 0,20 до 0,25 мм.

Полезные советы

Полезные советы

Чтобы сделать процесс регулировки клапанов Renault Logan более простым и эффективным, следует придерживаться простых рекомендаций:

  1. После того, как снята крышка, нужно найти особую метку, сделанную эмалевой краской. Она поможет определить, находится ли цилиндр в должном положении. Если отметка направлена вверх, цилиндр находится в верхней мертвой точке. Переместить отметку в нужную позицию можно при помощи вращения вывешенного колеса.
  2. Каждые пол оборота правого колеса выставляют в нужное положение определенный цилиндр. При прокручивании колеса в направлении движения автомобиля последовательно регулируют первый, четвертый, второй и третий цилиндры. Расчет начинается со стороны маховика.
  3. Убедиться, что поршень находится в нужной позиции, можно, если открутить свечу и провести тест алюминиевой проволокой.
