Замена ремня ГРМ в Киа Рио

Когда менять и зачем

Обрыв ремня ГРМ обусловлен рядом факторов:

• Изделие ненадлежащего качества.
• Естественный износ.
• Нарушение работы других агрегатов.
• Пятна рабочих жидкостей (масло, антифриз и т.д.) на поверхности.
• Неправильная эксплуатация.

Производитель утверждает, что срок службы ремня газораспределительного механизма для Рио не менее 60 тысяч км. Возможно, при нормальных условиях эксплуатации транспортного средства так оно и есть. Однако, стоит учитывать погодные условия, а также езду на российских дорогах, которые известны не самым лучшим покрытием. Кроме того, манера вождения тоже может оказать негативное влияние на срок его службы.

Есть случаи, когда ремень нужно менять, несмотря на то, что он не отработал положенное время. Это бывает когда:

• На поверхности, с внутренней или наружной стороны видны следы масла.
• Имеются видимые следы износа: складки, трещины, подрезы и т.д.
• Расслоение на внешней стороне.
• Расслоение торца ремня.

Некоторое время такие повреждения не будут сказываться на работе мотора. Это можно узнать только при визуальном осмотре данного узла. При серьезных повреждениях, к примеру, растяжении или когда практически полностью срезан зубчик, появится специфический для этой ситуации стук в моторе. В случае разрыва ремня – двигатель заглохнет и больше не заведется. Самый благоприятный исход – его замена, в худшем случае придется проводить капитальный силового агрегата.

Очень важно проводить диагностику не только всего автомобиля, но и узла ГРМ. Специалисты рекомендуют проверять авто через каждые 15 тыс. км. Если в процессе диагностики будет замечено ослабление ремня либо еще какие-либо изъяны, это можно будет быстро исправить без вреда для мотора.

Необходимые инструменты для замены

Процедура замены ремня на Киа Рио требует определенных навыков, приспособлений и инструментов. Удобнее всего это делать на подъемном устройстве.

Для замены ремня понадобится:

• Набор отверток.
• Набор «трещеток» и шестигранных головок.
• Набор гаечных ключей разного размера.
• Несколько опор либо систему для подвешивания мотора.

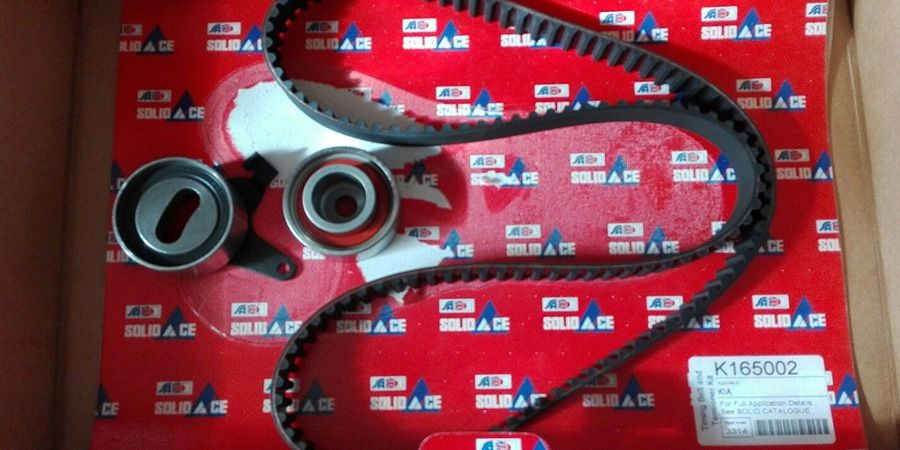

Кроме инструментов нужно подготовить расходные материалы. Специалисты рекомендуют покупать только оригиналы, поскольку это значительно снизит риск приобретения некачественных изделий.

Процесс замены по шагам

Замена ремня на Киа Рио заключается в нескольких шагах по первоначальному снятию и последующей его установке:

• Замена сальников (их лучше менять одновременно с ГРМ).

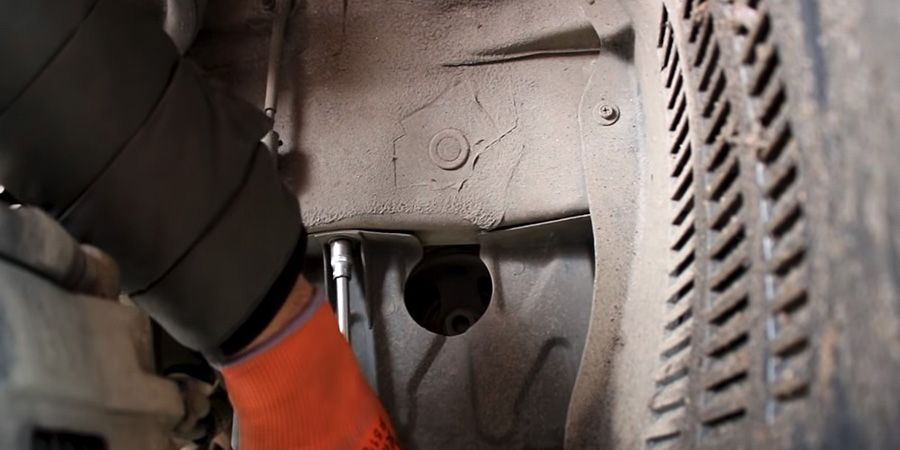

• Прежде всего, снимается правое переднее колесо, далее – боковая защита с мотора, которая крепится на болты.

• Второй шаг – снятие приводных ремней.
• Следующий шаг – снятие корпуса картера сцепления. Это можно сделать, вывернув 5 болтов.
• Теперь нужно ослабить шкив коленчатого вала путем его фиксации. Сделать это довольно просто с помощью отвертки: ее нужно вставить между картером и зубчиками таким образом, чтобы шкив не проворачивался.
• Когда коленчатый вал надежно зафиксирован, следует открутить центральный болт (головкой на «19»)и извлечь вместе с шайбой.
• Далее отсоединить шкив от вала и убрать насос ОЖ (это можно сделать, открутив болты, которые его удерживают). Стоит отметить, что насос напрямую связан ремнем ГРМ вместе с генератором, поэтому целесообразнее ослабить натяжение натяжного ремня на генераторе.

Следующий шаг, который нужно сделать – вывесить двигатель или поставить под него специальные опоры. Их нужно располагать спереди и справа, поскольку сниматься будет конкретно правая моторная опора:

• Открутить болт, который крепит провод («минусовой») к кронштейну «подушки» двигателя, расположенной справа.
• Далее требуется демонтировать опору мотора. Для этого нужно скрутить гайку, которая крепит саму опору к кронштейну. После ее снятия, откручиваются те гайки, которые крепят кронштейн к двигателю. Когда все 3 гайки откручены, кронштейн легко снимется.
• Далее снять кожух ремня на блоке клапанов. Это можно сделать, отвернув 4 болта, после чего крышка подается сторону и вверх.
• Такую же операцию следует произвести в нижней части силового агрегата. Там тоже есть пластиковая защита 4 болта.
• Следующее действие – первый поршень устанавливается в ВМТ. В процессе установки нужно контролировать, чтобы совпали все установочные отметки.
• На этом этапе может возникнуть сложность – отсутствие возможности провернуть коленчатый вал для того, чтобы сдвинуть поршень в необходимое положение. Как это делается правило, поворотом гайки коленчатого вала, но только тогда, когда она одета со шкивом.
• Когда все элементы сняты, нужно поступить следующим образом: вручную провернуть левое колесо (правое тоже снято) и включить любую передачу. Колесо следует поворачивать до тех пор, пока не совпадут метки.
• После таких манипуляций поршень четко станет в ВМТ. Далее нужно ослабить 2 болта, которые находятся справа и слева от шестерни распределительного вала. После чего берется и вставляется между кронштейном ролика натяжения и болтом. Кронштейн ролика провернуть влево, значительно ослабив натяжение ремня. Такое действие поможет без труда снять его со шкива.
• После того как ремень снят с мотора, нужно извлечь пружину ролика натяжения. Поскольку ее концы лежат за приливами на масляном насосе, делать это нужно аккуратно: концы пружины поддеваются отверткой или инструментом типа монтажной лопатки.

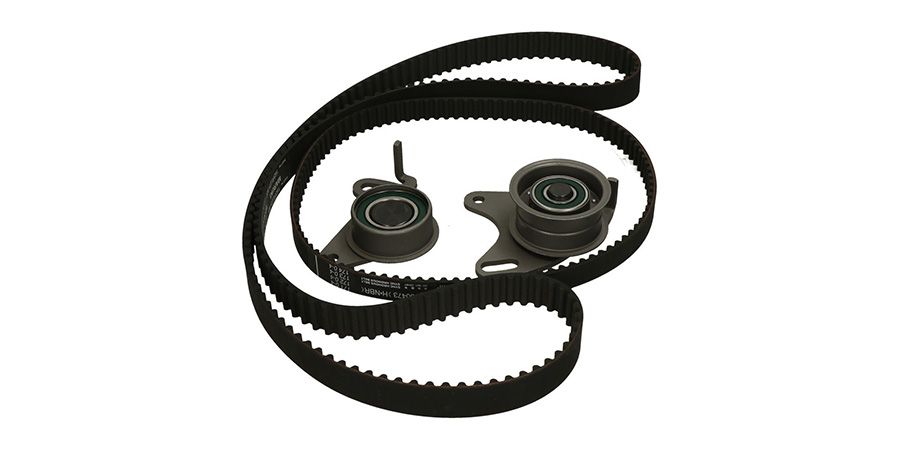

• После окончания этого этапа нужно все, ранее выполненные действия, повторить в обратном порядке (произвести сборку), только уже с использованием новых запчастей. На место ставится ролик и пружина, далее одевается ремень с соблюдением необходимой последовательности.
• Далее производится проверка (включается передача и с помощью колеса вращается коленчатый вал). Так как ремень уже надет, то следует вращать и распредвал, при этом отметки должны обязательно совпадать.
• Если процедура выполнена правильно, то устанавливается нижняя часть защиты, ставится шкив коленвала и сверху одевается защита, которая надежно крепится на четыре болта. Далее крепится насос ОЖ. На генератор и насос одевается ремень и с помощью специального регулировочного болта генератора затягивается до требуемого положения.

На большинстве машин при обрыве зубчатого ремня гнет клапана и впоследствии требуется дорогостоящий ремонт, так как требуется заменить много деталей мотора. Поэтому каждый автовладелец должен иметь представление, как определить, что требуется его замена.

Производитель Кио Рио в регламенте утверждает, что ремень ГРМ может нормально функционировать вплоть до 160 тысяч км пробега. Однако стоит все-таки периодически проводить диагностические процедуры, поскольку ремень может износиться намного раньше этого времени.
