Важной составляющей автомобильных аккумуляторных батарей (АКБ) является раствор электролита, состоящий из кислоты и воды. Благодаря его взаимодействию с пластинами электродов происходит выработка электрического тока. Для этого необходимо, чтобы у него была постоянная концентрация, проверить которую можно измеряя плотность. О том, как это сделать и каким образом привести ее значения к оптимальным, речь пойдет в этой статье.
Устройство аккумулятора
В целом описать устройство аккумулятора можно следующим образом:
- Корпус из инертного пластика, устойчивого к агрессивным воздействиям электролита.
- Внутри корпуса располагается некоторое количество герметичных модулей, называемых банками, обычно их шесть, соединенных между собой плюсовой и минусовой шинами. По своей сути, каждая банка — это небольшой аккумулятор, а АКБ их блок, собирающий и выдающий их общее напряжение.
- В каждой банке находятся пакеты, которые состоят из последовательно отделенных диэлектрическими разделителями катода и анода, обычно из свинцово-кальциевого сплава, которые залиты электролитом.
- На крышке находятся газоотводное отверстие, ручки для переноски, клеммы. В случае обслуживаемого аккумулятора заливные отверстия, закрытые пробками. Необслуживаемого - только глазок индикатора уровня электролита.
Зачем измерять плотность электролита в АКБ?
Некоторые автолюбители не понимают важности поддержания оптимальной плотности электролита внутри аккумулятора. Сделать это можно только при проведении её замеров с использованием различных приборов. Все дело в том, что при изменившейся плотности, а она зависит от соотношения серной кислоты и дистиллированной воды (35% и 65%), начинаются процессы, которые могут вызвать разрушение составляющих аккумулятора или нарушения в его работе. Если значения повышены, то это говорит об избытке кислоты, которая активно воздействует на пластины вплоть до полного их разрушения. При низкой плотности, количество кислоты снижено и из-за этого АКБ не сможет набрать свою полную емкость.
!Важно При длительном использовании разряженной АКБ зачастую происходит сульфитация пластин. Решить это проблему восстановлением плотности невозможно и придется отправлять аккумулятор на восстановление.
Таким образом, проводя измерение плотности электролита, выявляют возникшие проблемы и препятствуют выходу аккумулятора из строя.
Какие значения плотности электролита считают нормой?
Прежде чем приступать к замерам плотности электролита необходимо знать ее нормальное значение для полноценного функционирования аккумулятора. При изготовлении АКБ на заводах их заполняют электролитом со средней плотностью 1,26-1,27 г/см3. В целом этого достаточно для начала его эксплуатации. Но следует учитывать, что со временем этот показатель меняется и его приходится возвращать к оптимальным значениям. Основным фактором, определяющим величину плотности электролита, являются температурные условия эксплуатации автомобиля. Если это регионы с холодным макроклиматом, то она должна составлять 1,27–1,29 г/см3, если речь идет о средней полосе, то значение снижается до 1,25 – 1,27 г/см3, в теплых регионах 1,23 – 1,25 г/см3. Четко прослеживается закономерность, что чем ниже температура, при которой работает аккумулятор, тем выше необходимая для его нормальной работы плотность электролита.
!Справка При изготовлении состава для заливки рекомендуют отталкиваться от нижних значений допустимого диапазона. Также учитывают, что есть натриевые и калиевые электролиты и они используются в разных пропорциях.
Проверка плотности электролита – приборы и их действие
Перед тем как проверить концентрацию, необходимо убедится в том, что уровень раствора соответствует необходимому. Делается это так:
Берут специальную стеклянную трубку (пипетку), опускают ее в аккумуляторную банку до упора и закрывают верхнее отверстие трубки пальцем. Трубку вынимают и замеряют высоту находящейся в ней жидкости. Она должна колебаться в пределах 10 — 15 см. Проводят это измерение для каждой банки. В случае если количество жидкости не совпадает с оптимальными значениями, электролит либо убирают, либо добавляют. После чего можно приступать непосредственно к измерению концентрации. Для этого необходимо соблюдать несколько простых правил:
- замеры проводят для каждой банки;
- крышка аккумулятора и пробки должны быть очищены от любых загрязнений;
- для получения максимально корректных результатов АКБ должна быть заряжена.
- непосредственно перед измерением аккумулятор выдерживают в комнатной температуре при 20 — 30 градусах.

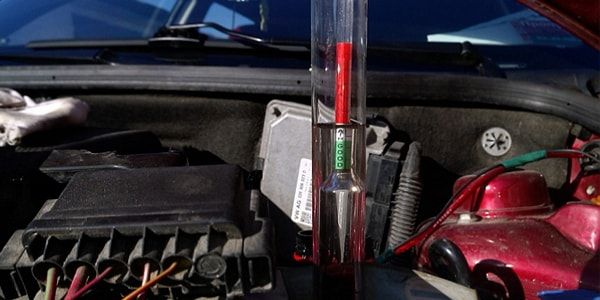

Для измерения концентрации используют ареометр или, как его еще называют, денсиметр. Состоящий из:
- наконечника, который опускают в банки для забора жидкости;
- колбы, в которой будет находится ареометр;
- резиновой груши;
- ареометра.
Итак, сам процесс измерения. Наконечник ареометра протирают и погружают в открытое заливное отверстие. Используя грушу, набирают в колбу некоторое количество раствора кислоты. Для определения значения плотности денсиметр держат на уровне глаз, при этом сам ареометр должен быть в состоянии покоя и свободно плавать в растворе, не соприкасаясь ни с одной из стенок колбы. Как только эти условия будут достигнуты, отмечают число со шкалы ареометра, определяемое по уровню жидкости.

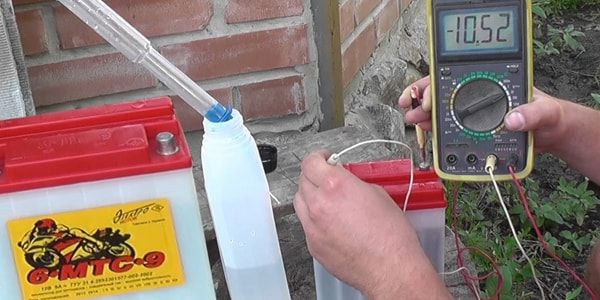

В том случае, если нет возможности использовать ареометр, проверку проводят используя вольтметр автотестера. Его подключают к клеммам батареи и измеряют напряжение. В норме оно должно колебаться в пределах 11,9 — 12,5 вольт. После этого заводят двигатель и набирают 2500 оборотов. По достижении этой отметки напряжение должно быть в пределах 13,9 — 14,4 вольта. Если значения соответствуют рекомендуемым, то и значение плотности должно быть в норме.
Как повысить плотность рабочего электролита
В том случае, если в результате измерений было выяснено, что концентрация кислоты ниже требуемой, возникает необходимость в её повышении. Для это есть несколько способов:
- перезарядка аккумулятора;
- полная замена раствора электролита на новый;
- добавление более концентрированного раствора;
- добавление кислоты.
Для работы могут понадобится: мерная емкость, груша, паяльник, дрель. Весь инструментарий должен быть вымыт и высушен. Также нужно держать под рукой дистиллированную воду и электролит.
Если после набора оборотов вольтаж не изменился как описано выше, то начинать стоит с попытки перезарядить аккумулятор. 10 часов батарею заряжают с силой тока в 10 раз меньше чем его емкость. После этого её понижают вдвое и продолжают заряжать еще 2 часа.
В случае если изначальное напряжение после набора оборотов будет выше 14,4 вольта, то в АКБ заливается вода и её ставят на зарядку.
В случае если аккумулятор все равно быстро разряжается, то приходит время полной замены раствора. Чтобы это сделать, нужно выкачать из каждой банки максимально возможное количество жидкости, а её остаток аккуратно слить. Для этого все отверстия устройства в корпусе полностью герметично закрывают. Затем его кладут на бок и сверлят отверстия для слива для каждой банки. После чего жидкость из них сливают.
!Важно Категорически запрещено устанавливать АКБ на крышку. В противном случае может произойти короткое замыкание. И это приведет к осыпанию поверхностей пластин. После того как старый электролит будет удален, внутренности батареи тщательно промывают дистиллятом. Затем паяльником запаивают просверленные отверстия, до полной герметичности и заливают новый раствор через предназначенные для этого отверстия.
В целом, повысить или понизить плотность для каждой отдельно взятой банки можно доливая раствор электролита высокой концентрации или дистиллированной воды.
Если плотность выше чем 1,18 г/см3, то добавляют концентрированный раствор. Из банки выбирают столько жидкости, сколько возможно и заменяют половину на концентрат. Его плотность должна быть выше, чем та, которая нужна для нормальной работы. Получившийся раствор заливают обратно и аккуратно перебалтывают для перемешивания. Через небольшой промежуток времени проводят проверку. Зачастую с первого раза не получается достичь необходимых значений. Поэтому процедуру повторяют, но подменяют только четвертую часть исходной жидкости. До тех пор, пока результат не будет достигнут действия повторяют с каждым разом уменьшая объем подмены в 2 раза. Если получится концентрация выше оптимальной, то просто разбавляют очищенной водой.
Если же измерения показали значения ниже 1,18 г/см3, то используют кислоту. Проводят те же действия, что и при разбавлении концентратом, но подменяют меньшую часть, чтобы не превысить норму уже в первом цикле.
При приготовлении растворов кислота вливается в воду, в противном случае высок риск разбрызгивания концентрата. Все работы проводятся в рабочей робе с защищенными руками и глазами.
Что делать если аккумулятор необслуживаемый
На таком типе аккумуляторов отсутствуют пробки для залива жидкости и, соответственно, доступ к банкам, поэтому проверить плотность электролита можно только одним способом. Для это выкручивают находящийся на крышке глазок индикатора электролита и через отверстие для его крепления проводят замеры. Нужно помнить, что полученные показатели будут точными только для одной банки, так сказать эмпирически усредненными для всего устройства. Самостоятельно их повысить не представляется возможным из-за конструктивных особенностей аккумулятора.
Можно подытожить, что проверка плотности аккумулятора — это необходимые сервисные действия для его нормальной работы и длительности сохранения заряда. Если отказываться это делать, то вполне возможно, что вместо несложных придется приобретать новый аккумулятор взамен ставшего непригодным к эксплуатации.
