Резонатор глушителя: зачем нужен, устройство, отличие от глушителя

Назначение резонатора

Вспышка топливной смеси в камере сгорания поршневой системы - это взрыв небольшой мощности. Сопровождается звуком, характерным для такого взрыва. Это знакомо каждому, кто слышал работу любого ДВС без выхлопной системы. При этом давление отработавших выхлопных газов поступает в выхлопную систему импульсами, от вспышки до вспышки. Периодичность импульсов равна периодичности хода каждого поршня от НМТ к ВМТ.

Функция резонатора:

• выровнять импульсные перепады давления отработавших газов;
• первично погасить звуковые вибрации, снизить шум;
• снизить температуру выхлопных газов.

На современных авто стоят катализаторы (нейтрализаторы). Они могут быть установлены как перед резонатором, так иногда и внутри резонатора.

Чем отличается глушитель от резонатора

Задний глушитель принимает от резонатора смягченный по импульсам давления поток газов, с более низкой температурой. Его задача - окончательно погасить уже приглушенные акустические вибрации (шум) и отвести токсичные газы за пределы авто, чтобы они не попадали в салон или на кузов авто, повреждая поверхности. У резонатора и глушителя несколько разные задачи и нагрузки, потому их конструкция всегда отличается.

Устройство резонатора

У каждой модели ТС, будь то авто, трактор, мопед или какое угодно другое, своя уникальная конструкция выхлопной системы. Общее в устройствах всех резонаторов:

• входной и выпускной патрубки;
• расширенная емкость обработки потоков;
• трубки с отверстиями и деления на камеры внутри;
• в некоторых моделях звукопоглащающий термостойкий материал, чаще всего базальтовое волокно.

Передовые и хорошо продуманные конструкции современных резонаторов имеют важное свойство. За счет особенностей циркуляции отработанных газов внутри полости резонатора в определенный момент между выхлопами создается разрежение. Оно крайне мало по времени, но помогает вытягивать газы из части системы, стоящей ближе к ДВС. Это помогает избежать загрязнения от нагара и в некоторой степени повышает мощность ДВС.

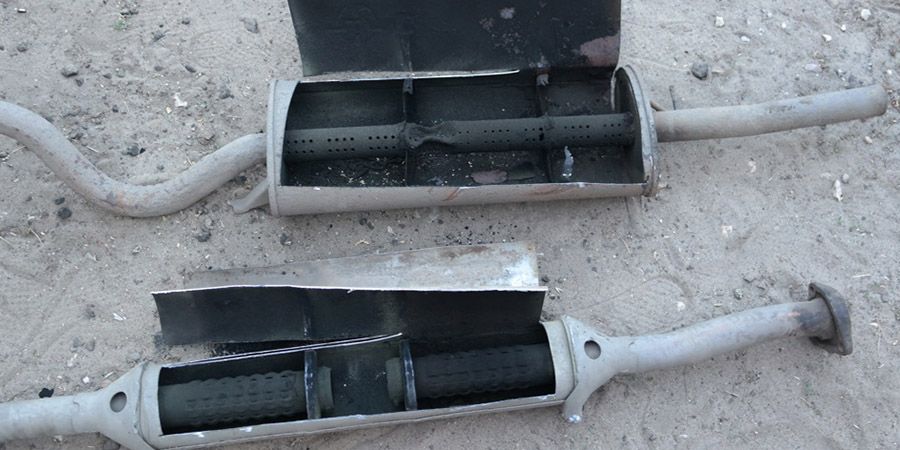

Неполадки в работе резонатора

Вся система отвода выхлопных газов работает в крайне агрессивных условиях:

• высокая температура;
• попадание влаги на раскаленные поверхности;
• воздействие противоледных реагентов;
• вибрации, риск механических повреждений о бордюры, камни и т.д.

Причем резонатор принимает более горячий первичный поток отработанных газов, чем задний глушитель. Температура выхлопных газов может достигать 700С^о. Некачественные сплавы при таких температурах быстро выгорают, коробятся, ржавеют от попадания влаги и реагентов. А попадание влаги на раскаленную поверхность может вызвать коробление всей конструкции, если она выполнена из неподходящего сплава. Лучшим материалом для таких систем считается нержавеющая сталь в сплаве с металлами и компонентами для повышения стойкости.

Самые обычные неполадки резонатора:

• Расстыковка соединения резонатора с предыдущими и последующими деталями системы.
• Разрушение внешней оболочки.
• Засорение нагаром внутренних деталей, полостей трубок и отверстий, камер и проходов.
• Разрушение внутренних деталей от выгорания.

Проверка резонатора

Нарушения в работе резонатора всегда заметны. Разрушение внешней оболочки приводит к явному усилению шума при работе двигателя. Место разрушения диагностируется простым визуальным осмотром. Авто ставят на смотровую яму и внимательно осматривают. Причем разрушение может быть, конечно, не только в резонаторе.

Также проверяется расстыковка патрубков. В основном она происходит из-за механического удара или полного выгорания внутренних диаметров патрубков, там, где резонатор соединен с другими деталями.

Разрушение внутренних деталей также приводит к изменению звука работающего двигателя, причем всегда в сторону увеличения шума.

Заполнение внутренних деталей нагаром проявляется противоположными признаками:

• Двигатель начинает работать тише.
• Мощность двигателя теряется, иногда значительно.

Последний момент особо важен. Здесь сказываются принципиальные особенности работы всех без исключения выхлопных систем. На то, чтобы преодолеть сопротивление проходу выхлопных газов от выхлопных окон цилиндров через выхлопную систему, требуется давление. На создание этого давления тратится часть мощности любого ДВС. Чем труднее проход газов через выхлопную систему, тем больше мощности уходит на преодоление этого сопротивления. Когда проходы и отверстия трубок резонатора забиты нагаром, двигатель душится и не может работать в полную мощь. При этом. если резонатор забит сильно, облачка дыма могут появляться перед ним, например, на месте стыка его с коллектором.

Резонатор может забиваться нагаром чаще и больше, чем другие детали системы по следующим причинам:

• Задний глушитель получает выхлопы с меньшим количеством сажи, часть её остается в резонаторе.
• В коллекторе перед резонатором сажа выгорает из-за высочайших температур.

В любом случае диагностика неполадок резонатора всегда достаточно проста.

Виды автомобильных резонаторов

Резонаторы на разных транспортных средствах отличаются по:

• Размерам. Могут быть длинными или короткими, круглыми или овальными.
• Сплавам, из которых изготовлены.
• Внутренней конструкции, её сложности. Простые называют моноблочными. Сложные - комбинированными.

Самые большие отличия между резонаторами для двухтактных и четырехтактных ДВС. Первые просты и даже примитивны, вторые на порядок сложнее. Причем чем дальше идет прогресс авто, тем сложнее, но эффективнее становятся выхлопные системы, включая резонаторы.

Резонатор своими руками

Дорогие авто и самодельные резонаторы на них - понятия малосовместимые. Для таких авто заказывают, как правило, оригинальные детали от производителя. Но на большинстве самых массовых авто это не самая сложная деталь. Имея доступ к необходимому металлообрабатывающему и сварочному оборудованию, её вполне можно изготовить собственными силами. Но для корректной работы ДВС дубликат должен точно имитировать оригинал. Каждый резонатор рассчитывается для работы в паре с определенным глушителем. Изменение конструктивных параметров любого изделия из этой пары может привести к самым непредсказуемым изменениям в работе ДВС. Он может либо задыхаться, либо работать слишком громко.

К тому же нельзя сделать резонатор из обычной жести. Он быстро выйдет из строя.

Чаще всего резонаторы не делают полностью своими силами, а подгоняют от других моделей по размерам и креплениям. Иногда это оправданно. Например, если резонатор вышел из строя у почти раритетного импортного микроавтобуса. Запчастей нет. Такая машина без лишних претензий. На неё можно подогнать доступный передний глушитель, например, от "Газели".

Вполне доступен локальный ремонт своими силами прогоревшей внешней оболочки. Задача простая - залатать дыру. Последовательность такого ремонта:

• Применяется специальная термостойкая мастика с отвердителем. Участок с поврежденной поверхностью зачищают наждаком и обезжиривают, согласно инструкции по применению мастики.
• Наносят термостойкую мастику, разведенную с отвердителем, также согласно инструкции по её применению.
• На поврежденное место накладывают пластину из металла, который можно без труда изогнуть по форме резонатора.
• Пластина крепится с помощью саморезов по металлу (наконечник-сверло) или по просверленным отверстиям сверлом меньшего, чем саморезы, диаметра.
• Двигатель заводят после полного застывания мастики, согласно сроку, указанному в инструкции.

Но чаще всего такие заплатки ставят при помощи сварки.

Использование обеих способов возможно, только когда повреждение локально, а весь корпус остается крепким.

То есть тогда, когда есть к чему крепить заплату. Поэтому, прежде чем принять решение о таком ремонте, надо прощупать прочность всего корпуса острым металлическим предметом. Полностью пришедший в негодность резонатор проткнется во многих местах.

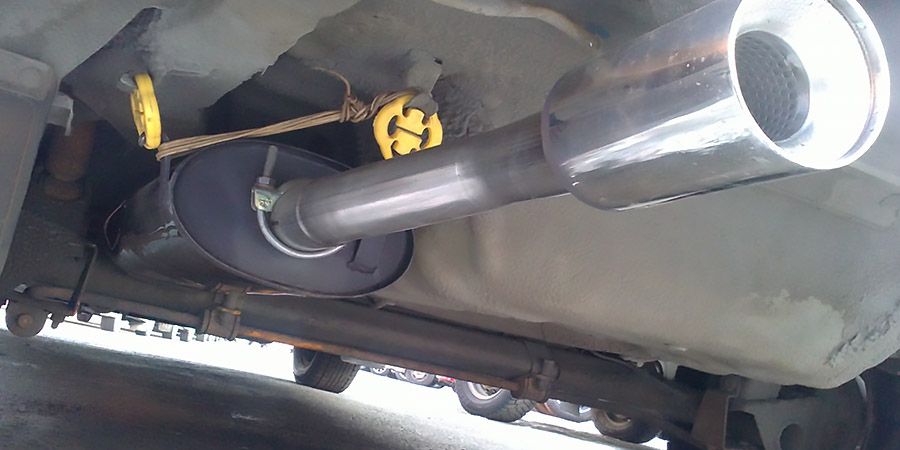

Снятие и установка резонатора

Вначале нужно обеспечить свободный доступ к днищу автомобиля. Его ставят на эстакаду, смотровую яму или поднимают домкратом. В последнем случае под колеса с обеих сторон подкладывают стандартные башмаки, кирпич или бруски, чтобы не случилось скатывания. А опору домкратом обазательно дублируют опорой из надежных стоек - деревянные пни и т.п.

Демонтаж

Все элементы выхлопной системы крепятся на хомутах с помощью обычных болтов с головками под ключ на 13,14, или 17. Но если на новой машине резьбы не были предусмотрительно обработаны термостойкой смазкой (например, медной), то на машине возрастом от 3 лет и более для демонтажа резонатора потребуются инструменты для спиливания или срыва гаек и болтов. Из-за агрессивной среды, о которой говорилось выше, резьбы разрушаются очень быстро. Вначале можно обработать резьбы средствами типа WD и попытаться открутить обычным способом. Но при демонтаже нужно быть готовым к тому, что это грязная работа, требующая больших усилий. К тому же травмоопасная:

• Ключи срываются с головок, и рука может пораниться, задев острые металлические детали. Нужно использовать прочные рукавицы или перчатки и предусмотреть, куда двинется рука в случае срыва ключей.
• Грязь с днища авто может осыпаться и попасть в глаза. Нужно использовать защитные очки.

Монтаж

Ставить на место новый или отремонтированный резонатор - более чистая работа, чем демонтаж. Все сорванные и некачественные болты и хомуты меняются на новые. Резонатор ставится точно так и туда, где он был. Резьбы новых болтов желательно защитить медной смазкой.

В процессе эксплуатации резонатор не требует технического обслуживания. При возникновении проблем он как бы сам сообщает о них владельцу повышенным ревом или, наоборот, снижением мощности ДВС и шума. Это не такая труднодоступная часть, как коленвал. И замена не требует много времени. Поэтому проблемы с резонатором вполне устранимы.
