Втягивающее реле стартера: устройство, принцип работы, диагностика и ремонт

Конструкция и принцип работы

Визуально реле представляет собой небольшую деталь в виде цилиндра размером немного больше ладони. В каждом автомобиле производитель устанавливает собственное реле с некоторыми конструктивными нюансами. В целом в этой детали можно выделить следующие элементы:

• корпус с контактами;
• специальный контактный диск;
• втягивающий магнит с сердечником;
• обмотка и возвратные пружинки.

Большая часть изделия – это цилиндрическая катушка, образующая собой электрический магнит. Внутри нее располагается якорь, сверху которого намотаны витки еще одной катушки – удерживающей. По бокам якоря (сердечника) располагается два штока. Первый шток необходим для толкания вилки стартера, а второй шток, находящийся с другой стороны, оснащен контактным диском реле стартера. Корпус детали представляет собой чашку, выполненную из диэлектрика, в которой предусмотрены 2 контакта. Как правило, между контактами реле имеется бортик, исключающий короткое замыкание.

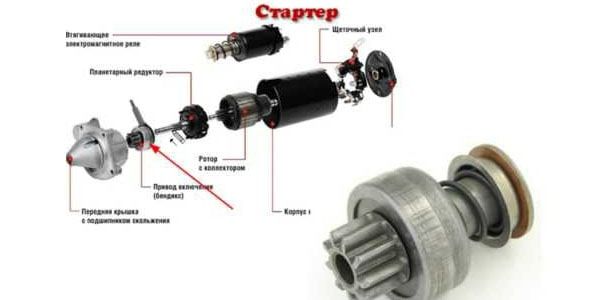

Реле прикреплено к корпусу стартера, поэтому при демонтаже детали необходимо снимать и стартер. Принцип работы втягивающего реле описывается следующим образом:

1. Вставляя ключ в замок, водитель приводит к замыканию реле стартера.
2. Оно посылает напряжение от АКБ на втягивающую обмотку.
3. Под действием магнитного поля сердечник переходит во внутреннюю часть обмотки.
4. Движение сердечника выполняет два основных действия: первое – сдвиг обгонной муфты посредством вилки, зацепление шестеренок стартера и венца маховика, а второе – замыкание контактов втягивающего реле.

Якорь, благодаря этому, моментально соединяет моховик со стартером и подключается к батарее. На стартер поступает энергия, приводя его в движение. В результате, двигатель автомобиля запускается через несколько секунд.
После включения стартера происходит деактивация втягивающей катушки и одновременное включение удерживающей, предназначение которой в установке сердечника в крайнем положении. Это необходимо для уменьшения потребляемой мощности элемента. После запуска мотора машины, конечно же, ток уходит с обмотки тягового реле. Пружина приводит в действие вилку, и конструкция возвращается в начальное положение. Происходит отсоединение от маховика и контактов АКБ. Затем реле не выполняет каких-либо задач вплоть до следующего старта транспортного средства. Теперь вы знаете устройство втягивающего реле стартера.

Функции механизма

Прежде чем говорить о функциях, необходимо понимать, о каком конкретно реле пойдет речь. В автомобиле имеется непосредственно реле стартера, которое отвечает за включение мотора, при этом находится в подкапотном пространстве. Второе – тяговое реле, о котором идет речь. К функциям последнего относится:

• синхронизация цепей стартера;
• распределение энергии между электромагнитным реле и электромотором стартера;
• соединение зубцов венца махового колеса с шестернями бендикса и разъединение их при запуске двигателя.

Первые втягивающие реле стартера ставились на автомобили в начале 20 века. Чтобы мотор запустился, следует производить принудительное вращение коленвала до тех пор, пока в камере не произойдет воспламенение горючей смеси. Если в моторе нет критических повреждений, на эту процедуру уходит не более пары секунд благодаря втягивающему реле.

Диагностика детали

Итак, если транспортное средство не заводится, следует проверить ряд элементов. Предварительно рекомендуем осмотреть:

• Аккумуляторную батарею. Убедитесь в ее работоспособности, надежности креплений и отсутствии окислов.
• Электрическую проводку. Она должна качественно (с помощью гаек) крепиться к стартеру. Обязательно при обнаружении удалите коррозию.

Если с этими компонентами все в порядке, рекомендуется проверка втягивающего реле стартера. Опытные водители по звуку могут определить исправность компонентов, не разбирая автомобиль. Другие методы предполагают демонтаж детали. Здесь есть два основных способа.
При срабатывании втягивающего реле можно услышать характерный щелчок. Его создает сдвинувшийся сердечник. Если этого щелчка не происходит, соответственно, якорь не двигается. Бывают ситуации, когда втягивающее реле стартера щелкает, а стартер не крутит. Как правило, причиной этому могут быть сгоревшие контакты.
Новичкам выполнить проверку «по щелчку» можно, демонтировав сам стартер, так как из-за качественной шумоизоляции необходимого звука вы можете просто не услышать. Для этого от батареи (клемма «+») подсоединяется провод к соответствующему выводу реле. Аналогично подсоединяют минус, а затем проверяют работоспособность реле.
Если реле сработало, но вы услышали небольшое дребезжание, ищите проблему в обмотках. Предварительно для диагностики понадобится снять втягивающее реле и использовать мультиметр:

1. Поставьте прибор в режим измерения сопротивления. Замерьте сопротивление между обмотками и массой, предварительно сняв пружину и сердечник. Показатель должен лежать в пределах 1…3 Ом.
2. Установите сердечник с пружиной на место. Замкните контакты, а затем снова выполните замер. Мультиметр должен показать параметры 3…5 Ом. Эти цифры могут незначительно отличаться в зависимости от модели реле. Если показатели ниже требуемых, тогда обмотка вышла из строя.

Это основные методы, как проверить втягивающее реле стартера в гаражных условиях.

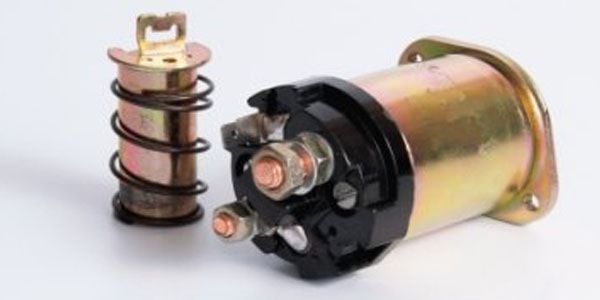

Ремонт устройства

Первоочередной задачей при замене или ремонтных работах втягивающего реле является демонтаж стартера. Он крепится посредством 2 или 3 болтов, открутить которые не представляет больших проблем. Главная загвоздка заключается в том, что на современных иномарках стартер «прячут» далеко в подкапотном пространстве, соответственно, для его снятия необходимо дополнительно демонтировать мешающие механизмы. В отдельных автомобилях понадобится даже поддержка двигателя. Если вы столкнулись с такой ситуацией, при этом добраться до стартера и реле проблематично, обратитесь в автосервис.
Достав стартер, можно вытащить непосредственно реле. Втягивающие реле бывают 2 видов: разборные и неразборные. Последние отремонтировать невозможно, поэтому вам понадобится только покупать новый компонент. Замена сердечника выполняется в общем случае по схеме:

1. отсоедините клеммы от аккумулятора;
2. демонтируйте механизм, а затем очистите его от масла и других загрязнений;
3. открутите гайку щеточной системы;
4. снимите с болта контакт;
5. снимите стяжные винты, подсоединенные к массе, и гайки с торца;
6. замените сердечник;
7. выполните сборку конструкции в обратном порядке;
8. проверьте работоспособность реле.

Для разборных компонентов можно выполнить ремонт. Предварительно приготовьте отвертку, паяльник с канифолью и олово. Далее выполните следующие шаги:

1. открутите крепежные винты на корпусе;
2. при необходимости отпаяйте концы обмотки;
3. демонтировав защитную крышку, вы можете заменить контакты или отшлифовать их, если они подгорели;
4. соберите устройство, а затем поставьте на место над стартером;
5. установите сам стартер с реле.

Процедура не представляет сложностей, поэтому попробуйте выполнить ее самостоятельно, не тратя деньги на услуги автосервиса. Обязательно пометьте клеммы, чтобы в процессе сборки ничего не перепутать. Дополнительно выполните обезжиривание контактов.

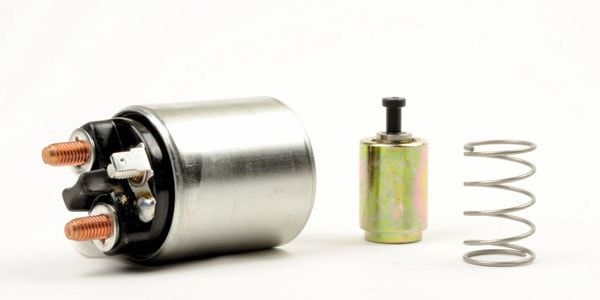

Типы втягивающих реле

Покупая новую деталь, стоит изучить ассортимент предоставляемой продукции. На рынке водители могут купить один из нескольких видов реле:

• для обычных стартеров «Жигули» 2101-2106 («классика»);
• для обычных стартеров Lada 2108-21099;
• для редукторных стартеров АвтоВАЗ всех моделей;
• для редукторных AZD.

Продукцию изготавливают несколько крупных заводов:

• Завод имени Тарасова (ЗиТ), Продукция изготавливается под ТМ «КАТЭК» и «КЗАТЭ».
• Борисовский завод («БАТЭ»);
• Отечественная фирма «Кедр».
• Dynamo AD (Болгария).
• Iskra (Белорусско-словенская фирма).

Рекомендуется устанавливать аналогичное реле, которое использовалось до этого на вашем авто (или совместимое). При замене сердечника также будьте осторожны, так как несовместимый якорь может не помещаться в гнездо.
Теперь вы знаете все необходимое о конструкции и функционале втягивающего реле. Диагностика и замена в гаражных условиях вполне возможна, но многое зависит от конструкции машины и расположения стартера.
