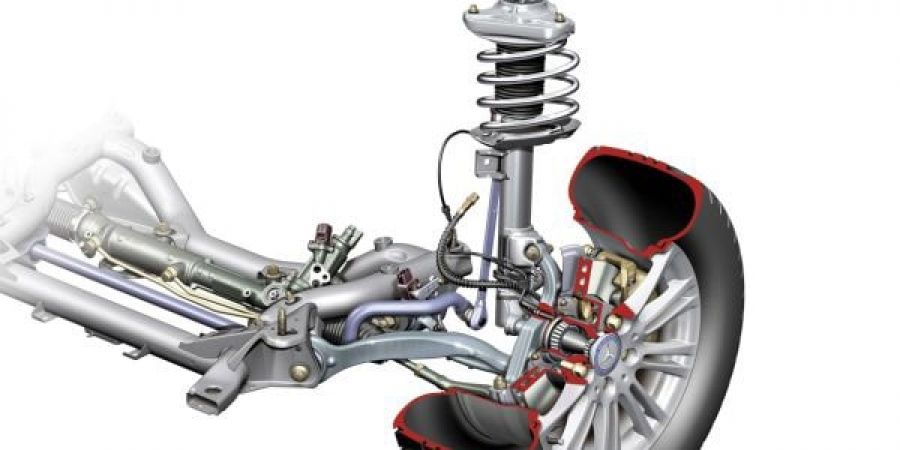

Подвеска автомобиля — это совокупность деталей, узлов и механизмов, выступающих в качестве соединительного звена между кузовом автомобиля и дорогой. Подвеска справляется с тройной задачей: позволяет вести авто мягко, точно и, самое главное, безопасно.
Назначение и устройство подвески
К сожалению дорожное полотно не всегда ровное и гладкое, а все возникающие колебания передаются на кузов машины. Подвеска предназначена для смягчения этих колебаний. Другими словами, подвеска предотвращает излишнюю тряску при езде, обеспечивая максимальный комфорт пассажирам. Она, на ряду с колесами, входит в число обязательных элементов ходовой части автомобиля.
Функции подвески:
- Соединение мостов и колес с кузовом автомобиля. Благодаря наличию подвески, колеса могут поворачиваться, задавая направление движению транспортного средства.
- Передача крутящего момента от двигателя и основной несущей силы.
- Обеспечение плавности хода и сглаживание отдачи от дорожных неровностей. Большая нагрузка на ходовую часть происходит во время движения по разбитому дорожному полотну, что может привести к быстрой поломке.
Подвеска должна быть прочной и долговечной для качественного выполнения своих функций, поэтому все производители ищут всевозможные решения в этом направлении, внедряя нововведения.
В современном автомобиле подвеска представляет собой достаточно сложную техническую систему, в которую входят:
- Упругие элементы. К ним относятся металлические (торсионы, пружины, рессоры) и неметаллические (резиновые, пневматические и гидропневматические) детали, которые принимают на себя нагрузку от колебаний, связанных с неровностью дороги, и равномерно распределяют ее по всему кузову. Эти детали обладают упругими характеристика, в связи с чем и относятся к данной группе элементов.
- Направляющие элементы — детали, обеспечивающие соединение подвески с кузовом. Это различные рычаги (поперечные или продольные), регулирующие взаимодействие колес и кузова по отношению друг к другу.
- Амортизаторы — гасящие устройства, предназначенные для выравнивания колебаний кузова, полученных от упругого элемента. Они имеют гидравлическое (принцип работы основан на протекании масляной жидкости через систему отверстий и создании гидравлического сопротивления), пневматическое (действующим веществом выступает газ) и гидропневматическое (комбинированное) строение.
- Стабилизатор поперечной устойчивости. Это некая металлическая штанга, препятствующая образованию чрезмерного крена в процессе движения автомобиля.
- Опоры колеса — элементы на передней оси, принимающие на себя, и распределяющие по всей подвеске нагрузку, исходящую от колес.
- Крепежные элементы, соединяющие детали между собой (например, болты, втулки шаровые шарниры и т. д.)
СПРАВКА: на передней подвеске обычно располагаются две шаровые опоры, иногда четыре (например на внедорожниках), реже три

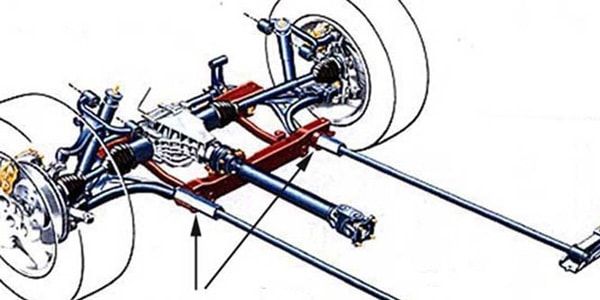

Принцип работы
Подвеска функционирует за счет того, что в момент наезда на неровность, перемещаются упругие элементы (например, пружины), преобразуя ударную энергию. Жесткость перемещения этих элементов контролируется, сопровождается и смягчается при помощи амортизирующих устройств. В конечном итоге, благодаря подвеске, сила удара на кузов автомобиля воздействует гораздо слабее, что обеспечивает более плавный ход транспорта.
В зависимости от уровня жесткости различают подвески:
- Жесткие - позволяют повысить информативность и эффективность управления автомобилем, но при этом уменьшается комфорт.
- Мягкие — обеспечивают лучшую комфортабельность при поездке, но управляемость ухудшается.
Опытные водители стараются выбрать оптимальный вариант, сочетающий лучшие качества устройства.
Помимо помощи в преодолении неровностей дорожного покрытия, подвеска участвует в прохождении поворотов и совершении бокового маневра, в разгоне и торможении.
Какие подвески бывают
В связи с особенностями конструкции подвески принято разделять на 3 вида: зависимая, независимая и полунезависимая подвеска
Зависимая подвеска
Подразумевает жесткое соединение противоположных колес, при котором перемещение одного колеса в поперечной плоскости влечет за собой перемещение другого. В состав моста автомобиля входит жесткая балка, заставляющая колеса двигаться параллельно. Изначально в качестве направляющих и упругих элементов использовались рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой.
Преимущества:
- невысокая стоимость
- легкость конструкции
- высокий центр поперечного крена
- постоянство развала и колеи
Другими словами, на ровной поверхности, не зависимо от раскачки, угол наклона колес относительно дороги не меняется, а машина имеет наилучшее сцепление с дорожным покрытием. На плохой дороге, к сожалению, это преимущество теряется, т. к. провал одного колеса влечет за собой провал и второго, в результате чего сцепление ухудшается.
Конструкция очень простая и надежная, потому широко используется для грузовых автомобилей и на задней оси легковых.
Полунезависимая
Включает в себя жесткую балку, которую торсионы удерживают на кузове. Эта конструкция делает подвеску относительно самостоятельной по отношению к кузову. Для примера можно изучить подвеску переднеприводного автомобиля ВАЗ.
Независимая подвеска
Предполагает автономную работу каждого колеса. Т.е. их перемещения не зависят друг от друга, что приводит к более плавному ходу. Независимая подвеска может быть как передней так и задней, и в свою очередь ее принято разделять на:
- Подвеска с качающимися полуосями — основным элементом конструкции выступают полуоси. При наезде на неровности колесо всегда сохранит перпендикулярное положение относительно полуоси.
- Подвеска с косыми рычагами — оси качания рычагов находятся под косым углом. Преимуществами такого вида прибора можно назвать уменьшение колебаний колесной базы и крена авто на поворотах.
- Подвеска на продольных рычагах — самый простой тип, среди независимых. Каждое колесо удерживается при помощи рычага, воспринимающего боковые и продольные усилия. Обычно рычаг крепится к кузову при помощи шарниров и обладает высокой устойчивостью. Недостаток такой подвески заключается в том, что на поворотах колеса наклоняются вместе с кузовом, создавая большой крен.
- С продольными и поперечными рычагами. Этот вид подвесок сложен в техническом плане и громоздок, поэтому слабо популярен (использовался на таких марках как Rover, Glas и т.д.).
- С двойными продольными и поперечными рычагами.
- Торсионно-рычажная подвеска — включает в свою конструкцию два продольных рычага и торсионную скручиваемую балку. Используется на задней оси переднеприводных автомобилей, в современном автомоделировании в основном на бюджетных китайских моделях. Преимуществом считается надежность и простота, а недостатком — излишняя жесткость, лишающая комфорта пассажиров заднего ряда.
- Подвеска МакФерсон — самая распространенная схема передней подвески современных автомобилей. Это обусловлено небольшой шириной, легкостью и простотой конструкции. Однако у такой подвески есть и существенный минус: высокое трение в амортизаторной стойке и, как следствие, снижение фильтрации дорожных шумов и неровностей.
- Гидропневматическая и пневматическая подвеска. Роль упругих элементов исполняют пневматические баллоны и гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов.
- Адаптивная подвеска отличается тем, что степень демпфирования амортизаторов изменяется в зависимости от качества дорожного полотна, параметров движения и запросов водителя. Результатом можно отметить повышенную маневренность и безопасность.
Все подвески имеют свои положительные характеристики и недостатки. Некоторые до сих пор широко используются, а какие-то давно не актуальны.

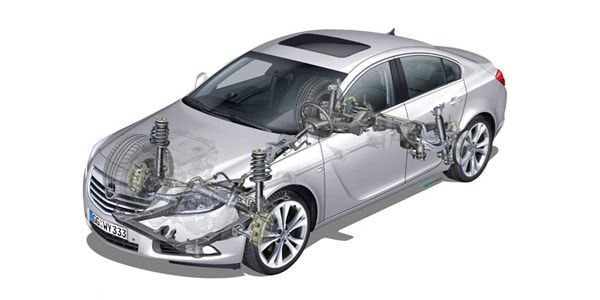

Характеристики подвески автомобиля
Автомобильную подвеску можно характеризовать по нескольким направлениям:
Упругая характеристика
Под ней понимают зависимость вертикальной нагрузки на колесо от прогиба подвески. Помимо этого, за упругую характеристику принимают статический прогиб, динамический ход, жесткость подвески, и т. д.
- Статический прогиб (статический ход) подвески — прогиб под весом автомобиля. При нагрузке, как правило, рычаги подвески принимают горизонтальное положение, а рессоры распрямляются. Статический прогиб приблизительно равен динамическому ходу или чуть меньше.
- Динамический ход — прогиб под воздействием ответных сил дороги при движении по ней.
- Жесткость подвески (жесткость хода) не стоит путать с жесткостью упругого элемента. Жесткая подвеска делает управление более четким.
Другими словами, упругая характеристика определяет качество самой подвески.
Плавность хода
Колебания автомобиля влияют практически на все его основные свойства, такие как плавность хода, комфортабельность, расход топлива и качество управления. Они возрастают в связи с увеличением скорости или ухудшением качества дороги. Плавность хода напрямую влияет на ощущения пассажиров во время поездки. Чем ровнее дорога, тем приятнее в пути, без тряски и сильных вибраций. Установлены некие стандарты допустимых колебаний, от которых зависят цена и качество авто. Эти стандарты призваны защитить пассажиров и груз от быстрой утомляемости, и повреждений в пути.
Невозможно полностью исключить вибрации, но производители стараются максимально повысить уровень комфорта. Если по колебаниям колес оценивают устойчивость и сложность в управлении машины, то колебания кузова определяют плавность хода.
Под плавностью хода принято понимать свойство авто обеспечивать максимальную защиту пассажиров и груза от сильных толчков и ударов, возникающих при контакте автомобиля с дорогой. Частота колебаний кузова в пределах от 0,5 до 1,0 Гц свидетельствует о том, что плавность хода нормальная.
СПРАВКА: частота от 0,5 до 1,0 Гц схожа с частотой толчков, испытываемых при ходьбе
Во время поездки пассажиры испытывают медленные колебания с большими амплитудами и быстрые, с малыми рывками. Если быстрые можно устранить с помощью сидений, виброизоляций, резиновых опор и т. д., то для защиты от медленных используется упругая подвеска колес.
Таким образом, можно сказать, что плавность хода является важной характеристикой, на которую стоит обратить внимание при выборе автомобиля.
Кинематика
Эта характеристика обуславливает изменения положения колес во время движения. Как было написано ранее, в зависимости от вида подвески колеса могут двигаться как параллельно друг другу, так и с небольшими отклонениями не зависимо друг от друга. Казалось бы, особой разницы в том, как перемещаются колеса нет, но это не так, поскольку кинематика влияет на безопасность передвижения.
Эластокинематика
Процесс изменения положения колес относительно кузова, с применением в подвеске эластичных элементов (рессоров, сайлент-блоков и др.) принято называть эластокинематикой. Благодаря этим элементам, подвеска может подстраиваться под дорожные условия. Для примера можно рассмотреть ситуацию, при которой во время торможения с одной стороны дорожное покрытие состоит из гравия, а с другой — асфальт. В этом случае углы схождения колес меняются индивидуально. Эластокинематическая подвеска позволяет произойти более равномерному сцеплению колес и дорожного полотна во время поворотных маневров, реагирует на отклонение кузова от горизонтального положения, осуществляя небольшой доворот задних колес. Благодаря чему водитель может увереннее чувствовать себя во время поворотов и перестройки.
Демпфирующая характеристика
Демпфирование — искусственное подавление механических колебаний. Учитывая то, что колебания кузова выводят пассажиров из зоны комфорта, данная характеристика очень важна при выборе авто. Затухание колебаний происходит благодаря работе, в первую очередь, амортизаторов, которые выравнивают вибрации, путем равномерно распределения ударной силы. Свойства их работы описывает данная характеристика.
Подрессоренные и неподрессоренные массы
Для начала необходимо определиться с отличием подрессоренной и неподрессоренной массы.
Неподрессоренная масса включает в себя массу колес и других деталей, прикрепленных непосредственно к ним. Это диски, шины, детали тормозной системы, находящиеся на колесе.
Подрессоренная масса — это та часть автомобиля, которая воздействует на подвеску. Грубо говоря — это детали верхней части машины.
Соотношение подрессоренной и неподрессоренной массы существенно влияет на плавность хода и безопасность езды. Большая величина неподрессоренных масс оказывает влияние на характер работы подвески, что выражается, например, в большой силе инерции, возникающей в подвеске при преодолении неровностей. Если взять за основу волнообразную поверхность, то на скорости, задний мост под воздействием упругих элементов, не будет успевать приземляться, что приведет к ухудшению сцепления колес с дорогой.
Меньшая величина неподрессоренных масс меньше воздействует на плавность хода на неровной дороге, поэтому производители стремятся к ее снижению.

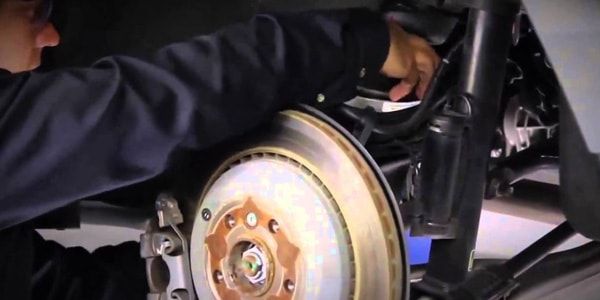

Неисправности и обслуживание подвески авто
Несмотря на то, что производители активно улучшают износостойкость оборудования, из-за плохого состояния дорог их усилия сводятся на «нет» и водители сталкиваются с таким проблемами, как:
- Деформация рычагов подвески. Причиной такого рода поломки можно назвать низкое качество материала, из которого изготовлена деталь. Проявляется, как правило, при наезде на высокое препятствие или наоборот, въезде в глубокую яму. При достаточно серьезной поломке, появляется характерная вибрация от работы двигателя. Обслуживание на СТО заключается в снятии деформированного рычага, замене вышедших из строя деталей или полной замене оборудования.
- Изменение углов установки передних колес. Зачастую это происходит в результате изнашивания шарниров передней подвески и приводит к ухудшению вращения колес, чрезмерному расходу топлива. При такой поломке помогает регулировка развала схождения.
- Износ или поломка амортизатора, нарушение герметичности. Происходит из-за длительной работы, большой нагрузки или попадания мусора. При перемещении жидкости, неисправно работающие клапаны подвержены излишней нагрузке, что со временем приводит к их поломке — образовании течи. Использование неисправных амортизаторов может серьезно навредить транспортному средству, вплоть до разрушения деталей подвески.
- Поломка опоры амортизатора. Обычно происходит по двум причинам: а) в опоре изнашивается резина; б) выходит из строя подшипник. Характерным признаком поломки является стук, даже при езде по незначительным неровностям.
- Износ креплений подвески. Крепления можно отнести к расходному материалу, во время эксплуатации их износ неизбежен. Своевременная замена не позволит разрушениям перейти на остальные детали.
Основной причиной поломок подвески является некачественное дорожное покрытие. Кроме того, на срок службы агрегата влияет стиль вождения водителя, качество технического обслуживания или низкопробные комплектующие.
Изучив строение, принцип работы и характеристики подвески, мы можем сделать вывод, что это сложный механизм, требующий внимательного контроля и качественного обслуживания, прежде всего, в целях безопасности в пути. Подвеска оказывает огромное влияние на работу всего автомобиля и условий вождения. Классификация подвесок разнообразна, поэтому каждый сможет выбрать авто по своим критериям.
