Интеркулер важная часть системы питания турбированного двигателя. У него две задачи – легко пропустить через себя и одновременно охладить воздух. Любой сбой охладителя отражается на работе мотора. Теряется мощность, уменьшается крутящий момент, ухудшается динамика и растет потребление топлива. Появление масла в интеркулере не редкость, поэтому не стоит паниковать. В большинстве случаев, эта проблема легко исправима.
Назначение интеркулера
С момента появления двигателей внутреннего сгорания конструкторы работали над повышением их мощности. Они шли двумя путями - увеличением подачи горючего и объёма цилиндров. Сначала появились большие моторы с большой мощностью. Но количественный рост возможен до определённых величин, дальше ДВС будет возить сам себя, а не машину. И в легковое авто не установишь мотор грузовика. Поэтому пробовали не изменяя объём двигателя, увеличить подачу топлива. Топливный насос легко справляется с этой задачей. Но для эффективного сгорания необходим дополнительный воздух. В обычный двигатель он самостоятельно всасывается в цилиндр из атмосферы. Поступление воздуха в этом случае ограничено. Такие двигатели называют атмосферными и увеличение подачи топлива ведёт лишь к незначительному повышению мощности. Изобретение турбонаддува решило эту проблему и мотор получил дополнительный объём воздуха.
Турбина на ДВС появилась еще в начале ХХ века. Инженеры заставили выхлопной газ раскручивать лопасти, вращать компрессор и нагнетать дополнительный воздух в цилиндры. С помощью наддува улучшилось качество сгорания топливо – воздушной смеси. Поэтому при повышении мощности двигателя расход топлива не вырос. Первый турбо двигатель получил мощность на 120% больше атмосферного собрата. Сначала их применение ограничивалось судостроением и авиацией. Так было до начала 1960-х годов.
Турбины и интеркулеры, как впрочем очень многие нововведения, появились в автомобилях благодаря автоспорту. Тяга к скорости и победам привели к установке на автомобили турбонагнетателей. При равном объёме, современный спортивный двигатель с турбонаддувом имеет в три раза большую мощность и крутящий момент.
Но, повысив мощность инженеры получили проблему, связанную теперь уже с качеством воздуха. Он нагревается дважды – горячей турбиной и из-за сильного сжатия. Получается, что чем сильнее давление, тем выше температура воздуха. Двигатель просто начинает «задыхаться» и плюсы турбонаддува превращаются в минусы. Двигатель в таком режиме сильнее греется, перерасходует топливо, теряет мощность и может детонировать.
Охладить воздух и уменьшить нагрев подаваемой в цилиндры топливо - воздушной смеси помог интеркулер. Как и всё гениальнее он прост и похож на обычный радиатор охлаждения. Устанавливается между турбиной и впускным коллектором. Проходя через него горячий воздух от турбины охлаждается и поступает в цилиндры с температурой 50 – 60 °C. Прохладным воздухом двигателю легче «дышится», поэтому установка охладителя может прибавить до 20% мощности.
По типу охлаждения интеркулеры различаются на два вида – воздушного и водяного.

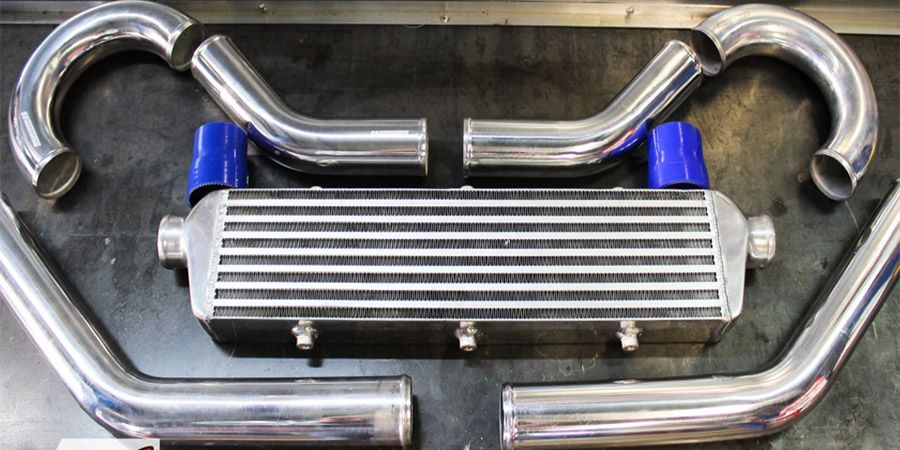

Воздушный - это набор трубок через которые проходит воздух. Отводят тепло медные или алюминиевые пластины которые «нанизаны» на трубки. Конструкция проста и надежна. Но не лишена недостатков. Такой интеркулер имеет достаточно большие габариты и ему постоянно необходим обдув. Поэтому чаще всего располагают в бампере или перед радиатором охлаждения двигателя. В бампере делают отверстия для встречного потока воздуха.
В водяном, трубы заключены в теплообменник и охлаждаются жидкостью. Для него требуется ещё установка радиатора, насоса, труб и устройства управления. Сложная конструкция и специфика эксплуатации сделали его не очень популярным. Жидкостный приходит на помощь только, когда невозможно установить громоздкий воздушный.
Почему турбина гонит масло в интеркулер
Механизмы турбины работают на высоких оборотах и требуют хорошей смазки. Масло поступает из системы двигателя, смазывает узлы турбины и потом сбрасывается в картер. Именно это масло при неблагоприятных обстоятельствах, и может попасть в интеркулер.
Никому из автовладельцев не хочется услышать от мастера: Турбина погнала масло. Это значит, что устройство приходит в негодность и скоро потребуется ремонт или замена. Казалось бы, виновата сама турбина. Но это не так. Скорее всего её подвели помощники, по которым поступают масло и воздух. Турбина очень сложный и капризный механизм, работающий на больших оборотах. Что бы она хорошо справлялась с обязанностями нужны чистые масло и воздух, в достаточных количествах и под оптимальным давлением. Поэтому первым делом нужно обратить внимание на маслопровод, воздуховод и воздушный фильтр.
Деформация сливного маслопровода
Выяснить эту причину замасливания проще других. Достаточно осмотреть маслопровод. По нему смазка сбрасывается в картер двигателя. Если трубка пережата, деформирована или неправильно изогнута, то масло по ней плохо отходит из подшипникового узла. Оно просачивается через уплотнители в корпус турбины и нагнетается через интеркулер в цилиндры. В этом случае простая замена недорогой трубки убережёт от дорогостоящего ремонта.
Загрязнение маслопровода
Масло из турбины стекает в картер самотёком. Поэтому даже простое загрязнение трубки приводит к затруднению слива и повышению давления в узлах турбины. Причинами могут быть:
- использование некачественного масла
- несвоевременная замена
- плохой герметик
- неправильно установленные прокладки
Под воздействием температуры грязные и дешёвые масла образуют нагар на внутренней поверхности и забивают маслопровод. Плохо установленные прокладки перекрывают входные отверстия. Герметик под воздействием температуры может попасть в трубку. Поэтому нужно использовать рекомендованное автопроизводителем масло и своевременно его менять. При монтаже маслопроводов применять термо и маслостойкие герметики. Внимательно и аккуратно устанавливать прокладки под фланцы. А загрязненный маслопровод необходимо снять и промыть.
Неисправный воздуховод
Воздуховод это обычная резиновая трубка, которую можно проколоть, порвать, пережать или прожечь. Его неисправность нарушит работу турбины и вызовет появление масла в интеркулере. Обычно воздуховод легко доступен и осмотр не вызывает затруднений. Любые повреждения свидетельствуют в пользу покупки нового. Стоит он недорого и меняется легко.
Критическое загрязнение воздушного фильтра
Воздух поступающий в двигатель загрязнен пылью, абразивом, выхлопными газами и прочими вредными частицами. Вся грязь скапливается на воздушном фильтре и он успешно справляется с обязанностями до определённого времени. Засорение фильтра атмосферного ДВС ведет к потере мощности и перерасходу топлива. В турбо моторах к этим проблемам может добавиться появление масла в интеркулере.
Грязный фильтр затрудняет поступление воздуха и на входе в турбину создаётся разрежение. Разрушаются уплотнители, и масло поступает в камеру нагнетания. Турбина начинает гнать его через охладитель в цилиндры.
Турбированные двигатели потребляют много воздуха, поэтому фильтр забивается чаще обычных и требует повышенного внимания.
Очистка
Грязный интеркулер не пропускает воздух и нивелирует работу турбины. Поэтому после устранения неисправностей его необходимо очистить. Это можно сделать только демонтировав охладитель. При очистке нежелательно применение бензина, керосина, уайт-спирита и подобных веществ.
Для промывки нужно приобрести специальный очиститель масляного нагара. Важно, что бы он не был агрессивен к материалу из которого изготовлен интеркулер. Что бы промыть, нужно следовать инструкции очистителя. Затем необходимо промыть охладитель проточной водой без напора. Скорее всего потребуется пять – шесть промывок, прежде чем из трубок потечёт чистая вода. Остатки воды выгоняют воздухом. Она ни к чему в системе питания двигателя. Давление компрессора должно быть минимальным. После этого чистый и сухой кулер можно ставить на двигатель.
О важности своевременной диагностики
Масло в системе питания двигателя приводит к фатальным последствиям. Это поломка турбины, закоксовывание колец, прогорание поршней и клапанов и прочие неприятности. Даже небольшое появление масла в интеркулере должно насторожить владельца. Необходимо прекратить эксплуатацию авто и провести диагностику. Это убережёт от замены агрегатов и дорогостоящего ремонта двигателя.
Попадание масла в интеркулер - распространенная неисправность турбированных моторов. Она вызвана особенностями конструкции и работы турбины. Неприятный симптом, который сигнализирует, что двигателю нужно уделить пристальное внимание. Просто так эту проблему оставлять нельзя. Если самостоятельная диагностика не прояснила ситуацию, нужно обратиться к профессионалу.
