Каждый автомобилист обязан знать хотя бы ориентировочно обустройство автомобиля. Эти знания значительно упростят понимание работы каждого агрегата, диагностику при поломках и последующий ремонт. В дизельных автомобилях есть специфическая деталь – ТНВД. Что это такое в машине, для чего используется, каковы возможные поломки и методики ремонта, будет рассказано далее.
Что собой представляет
Как уже многие поняли, данное название – это аббревиатура. Расшифровка ТНВД достаточно простая. Она расшифровывается как топливный насос высокого давления. Главная задача данного агрегата – подать вовремя в камеру сгорания дизель под высоким давлением. Дизельное топливо имеет одну важную особенность – качественное воспламенение возможно только при достаточном давлении. Если оно будет слишком низким, то искра не сможет воспламенить смесь. Применение стандартной поршневой системы считается неэффективным. Для работы дизельного мотора понадобится создать давление от 150 мегапаскаль. Решением этой проблемы и стал специфический для дизеля агрегат ТНВД.
С появлением передовой системы впрыска Common Rail, которая осуществляет электронное управление форсунками, насос стал выполнять только одно действие – создание достаточного уровня давления. При этом Common Rail устанавливается далеко не на всех автомобилях. Топливный насос высокого давления – это важный и незаменимый компонент, обеспечивающий правильную работу двигателя. Любому водителю дизельного авто будет полезно знать принцип работы аппарата и его разновидности.

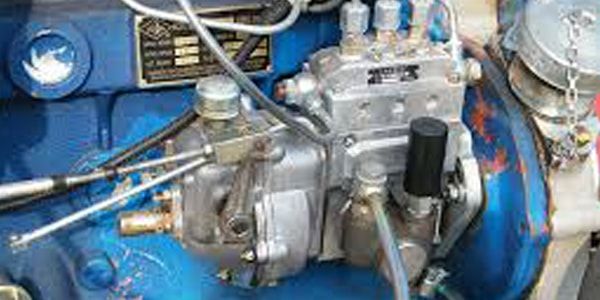

Конструкция устройства
Существует несколько видов ТНВД дизельного двигателя. Далее будет описано общее устройство ТНВД. Насос включает два ключевых компонента: плунжер (или поршень) и цилиндр малого диаметра, по которому ходит поршень. Вместе они образовывают плунжерную систему. Изготавливается она только из высококачественной стали, чтобы выдержать без деформаций высокие давления. Важную роль играет высочайшая точность, с которой производится подобная плунжерная пара.
Многим водителям уже известно, что ТНВД является одним из самых дорогих элементов в конструкции. Использование качественного сырья и необходимость для производства высокоточного оборудования делают эту деталь такой дорогостоящей. На территории бывшего СССР было меньше 3 заводов, которые способны были изготавливать топливные насосы высокого давления.
Работа насоса возможна во многом благодаря очень маленькому расстоянию между плунжерной парой. Его называют прецизионным сопряжением. Также насос осуществляет распределение топлива по форсункам. Это промежуточный элемент в цепи, который объединен непосредственно с насосом. Нижняя часть форсунки находится в камере сгорания. Она отвечает за распыление дизеля. Точное время воспламенения определяется углом опережения.
Как правило, топливный насос высокого давления располагается в подкапотном пространстве недалеко от двигателя. На иномарках трубопроводы к форсункам от насоса будут металлическими, что затруднит демонтаж детали.
Теперь вы знаете устройство ТНВД дизельного двигателя. Это общая информация, так как более специфические детали конструкции необходимо изучать на примере насоса конкретного вида.
Разновидности ТНВД
Развитие технологий привело к появлению нескольких видов ТНВД. Далее будут рассмотрены следующие типы:
- рядный;
- распределительный;
- магистральный.
Каждый тип обладает своими особенностями.
Рядный
Это крайне надежный и долговечный тип насосов. В легковых автомобилях его перестали применять где-то в 2000 годах, но на дизельных грузовиках он используется повсеместно. ТНВД подобного класса смазываются моторным маслом, что позволяет работать даже на низкокачественном дизеле. Рядные модели устанавливаются в моторах с раздельными камерами сгорания.
Как понятно из названия, все плунжерные пары установлены в один ряд. Их количество определяется числом цилиндров в моторе. К коленчатому валу подсоединяется кулачковый вал. Именно он приводит в движение каждую из плунжерных пар. Для постоянного прижатия плунжера к кулачкам имеются специальные пружины.
Принцип действия достаточно прост: при вращении кулачкового вала плунжер сдвигается. Он закрывает собой впускное и выпускное отверстия. Параллельно создается высокое давление, благодаря которому происходит открытие нагнетательного клапана. После дизель через топливопровод поступает к конкретной форсунке.
За регулировку количества топлива отвечает электроника. В старых машинах это делается механическим путем. Последний способ предполагает поворот плунжера на небольшой градус внутри цилиндра. Это достигается за счет использования шестерни, соединенной с зубчатой рейкой. Рейка соединяется с педалью акселерометра. Корректный впрыск топлива при разном нажатии педали осуществляется с помощью специальной муфты. Она имеет пару грузиков, которые расходятся под действием центробежных сил и обеспечивают раннее или позднее впрыскивание, учитывая обороты мотора.
Распределительный
Это следующее поколение, обладающее парой важных преимуществ по сравнению с рядными моделями (меньшие габариты детали, более стабильная и плавная работа). При этом распределительные ТНВД разделяются на несколько подклассов:
- плунжерные или роторные;
- с торцевыми, внутренними или внешними кулачками.
В конструкции используется пара плунжеров, которые работают на все камеры сгорания. Из-за невысокой долговечности подобные устройства устанавливаются на легковых автомобилях. Плунжеры делают столько оборотов, сколько цилиндров в моторе, за счет чего и уменьшается существенно срок эксплуатации по сравнению с рядными ТНВД.
Магистральный
Большинство современных дизельных иномарок оснащается системой Common Rail, (прямой впрыск топлива). Неотъемлемым компонентом является магистральный ТНВД. Он характеризуется лучшей управляемостью процесса сгорания. Добиться этого удалось за счет подачи топлива не прямо в цилиндр, а в специальную аккумулирующую емкость (топливная рампа). Этот конструктивный ход позволил разделить процесс впрыска и создания давления.
В различных автомобилях используется топливный насос высокого давления с 1, 2 или 3 плунжерными парами. Дополнительно в конструкции может присутствовать гидравлический привод. Из аккумулирующей емкости топливо попадает в цилиндр через специальные клапаны, способные регулировать дозировку.
Магистральные модели являются верхом эволюции подобных насосов, предоставляя максимальную эффективность. Работа регулируется электронным блоком управления, что с другой стороны является уязвимостью. Также к недостаткам можно отнести прихотливость насоса к дизельному топливу и высокая стоимость. Малейшие деформации в движущихся компонентах могут вывести деталь из строя.

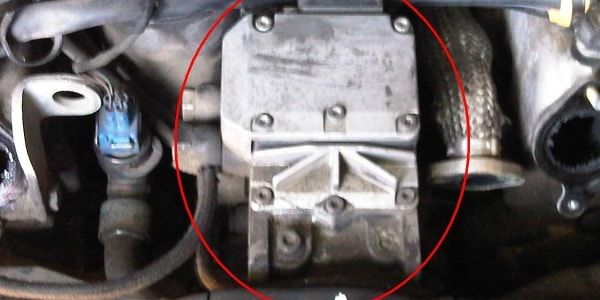

Как это работает
Давайте рассмотрим в подробностях принцип работы ТНВД. Как уже было описано ранее, конструкция состоит из плунжера и нагнетательного клапана. В ходе вращения кулачкового вала (который получает вращательный момент от коленчатого вала через передачу) он «набегает» на муфту. Последняя смещается в направлении форсунки, создавая в топливе над плунжером все большее давление. Параллельно закрывается впускной канал. При достижении конкретного показателя давления, нагнетательный клапан приоткрывается, а топливо вытесняется в форсунку.
При движении вниз остатки топлива уходят через специальный винтовой канал в корпусе плунжера. Отверстие в плунжере становится на одном уровне в определенный момент с выпускным каналом. Затем процедура повторяется. В современных иномарках управление осуществляется посредством электронного блока управления (ЭБУ).
ЭБУ получает информацию от датчика температуры, вращения вала и других, на основе которых формируются управляющие сигналы. Электронная система также учитывает, насколько педаль газа нажата, каковы температуры топлива и охлаждающей жидкости. В памяти устройства хранятся оптимальные режимы работы. На основе заложенных алгоритмов и поступающей информации электроника управляет цикловой подачей и углом опережения впрыска.
В зависимости от специфики устройства в конструкции могут быть дополнительные элементы, контролирующие работу ТНВД.
Признаки и причины неисправности
Очень многие автомобилисты интересуются тем, как определить, что топливный насос высокого давления дизельного двигателя вышел из строя или работает с проблемами. Существует ряд признаков, на которые следует обращать внимание:
- проблемный запуск мотора;
- повышенный расход дизеля;
- заметные провалы мощности;
- появление нетипичного шума или сторонних звуков при работе двигателя;
- высокая дымность выхлопа.
Причины этих явлений могут быть самые разнообразные. Первая и самая распространенная – естественный износ. Расстояние между плунжером и цилиндром увеличивается, начинает образовываться нагар, что, естественно, приводит к перебоям в системе. Возможна неравномерная подача топлива. Происходит она из-за следующих факторов:
- истирание металла плунжеров;
- повышенный износ клапанов или зубчиков на рейке;
- уменьшение пропускной способности форсунки;
- физические повреждения втулки.
Явным признаком износа плунжерной пары является «плавание» оборотов на холостом ходу.

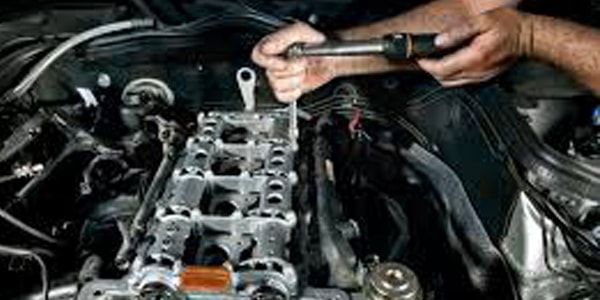

Диагностика и ремонт

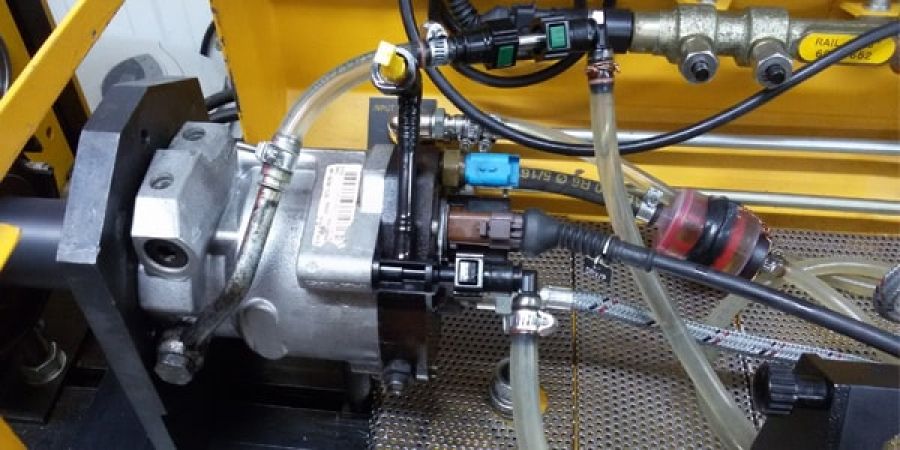

Определить точную поломку автомобилистам в гаражных условиях практически невозможно. Для диагностики ТНВД необходимы специализированные стенды и опытные механики. Даже если вы сможете демонтировать и разобрать насос, не рекомендуем самостоятельно что-то менять, учитывая высокую стоимость этой детали. Выполняйте ремонт только в специализированных техцентрах. Бывает, что ТНВД полностью исправен, а неполадки в функционирование вносит электронный блок управления. Проблема может быть как в «мозгах» машины, так и в датчиках. Некорректные показания хотя бы с одного из них приведут к неправильному формированию управляющих сигналов.
Чтобы максимально продлить срок службы насоса, рекомендуем использовать только качественное дизтопливо. Обязательно проверяйте состояние топливного фильтра. Если он будет слишком засорен, то даже качественное топливо будет постепенно создавать нагар на стенках втулки. Не пренебрегайте диагностикой, ведь своевременное обнаружение неполадки позволит сэкономить на ремонте. Дешевле заменить некоторые компоненты в ТНВД, чем покупать полностью новую деталь.
Теперь вы знаете, что ТНВД – это важный агрегат в конструкции дизельных автомобилей. Покупая дешевое горючее, задумайтесь, стоит ли ваша экономия поломки топливного насоса.
