Конструкция автомобиля содержит в себе десятки разнообразных деталей. Опытные водители прекрасно разбираются в каждой из них. Эти знания помогают при диагностике различных поломок. Разбираясь в принципе работы и функциях компонентов авто, можно сделать выводы об имеющейся проблеме. В этой статье мы поговорим о такой немаловажной детали, как клапан ЕГР.

Вы узнаете, что собой представляет этот элемент, где находится клапан ЕГР в автомобиле, каковы его функции и принцип работы. Будут рассмотрены методы диагностики, чистки и глушения клапана.

Предназначение элемента

Название детали происходит от английской аббревиатуры Exhaust Gas Recirculation. В дословном переводе это означает «рециркуляция выхлопных газов». Данная деталь перенаправляет часть выхлопных газов во впускной коллектор. На практике подобная рециркуляция дает несколько положительных эффектов в современных автомобилях:

  • минимизируется уровень выброса оксида азота;
  • повышение уровня точности контроля отработанных газов;
  • снижение детонации мотора;
  • ускоренное прогревание тракта, что особо актуально в зимний период.

Клапан ЕГР устанавливается как на бензиновые, так и на дизельные моторы. В машинах выпуска до 2000 года отказ клапана не привносил каких-либо конкретных неудобств, а многие автомобилисты даже преднамеренно отключают его. Об это мы поговорим позже.
Стоит отметить, что клапан EGR не работает постоянно. Эта деталь находится в бездействующем состоянии при холодном (непрогретом) моторе, на холостом ходу, когда заслонка полностью открыта. Теперь вы знаете, для чего нужен клапан ЕГР на дизеле и бензине.

Виды клапанов

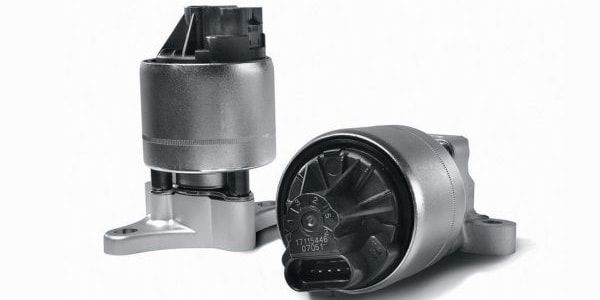

Разновидности клапанов ЕГР

Изначально подобные устройства управлялись по принципу разрежения впускного коллектора. С развитием технологий появились пневмоэлектрические модели (стандарты «Евро-2» и «Евро-3»). Самыми совершенными являются полностью электронные клапаны, которые соответствуют стандартам «Евро-4» и «Евро-5».
Цифровые клапаны управляются при помощи электронного блока управления (ЭБУ). Категория электронных устройств также делится на 2 группы: клапаны с 2 и 3 отверстиями. Отличия состоят в уровнях рециркуляции. В моделях с 2 отверстиями таких уровней три, а для изделия с 3 отверстиями характерны семь уровней. Плавное регулирование подачи газов выполняется благодаря шаговому электромотору, но такая технология устанавливается только на последних моделях. Отдельные модели EGR дополнительно снабжаются системой охлаждения газов.

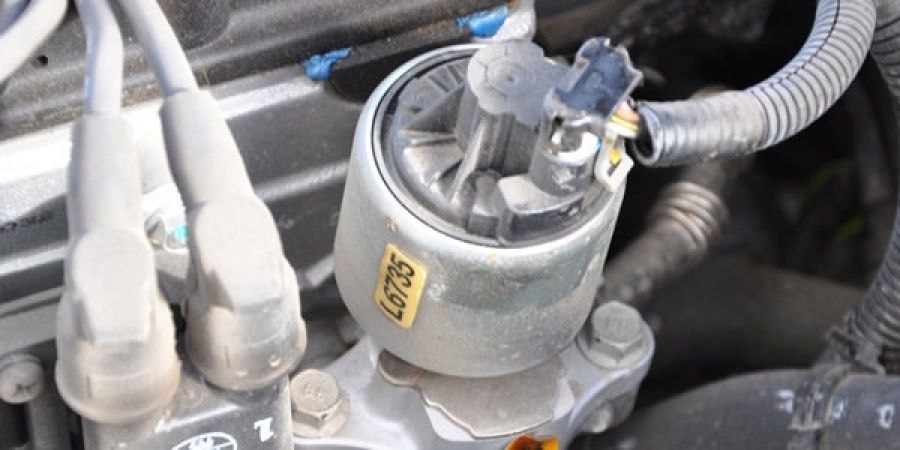

Где его найти

Давайте выясним, где находится клапан ЕГР. Практически на каждом автомобиле клапан EGR достаточно просто найти: он располагается в подкапотном пространстве на двигателе. Все зависит от модели, но ориентироваться стоит на расположение впускного коллектора. От него, как правило, отходит труба и уходит вглубь конструкции. В некоторых моделях авто деталь устанавливается во всасывающем тракте на блоке дроссельных заслонок.

Принцип работы клапана

Вне зависимости от типа мотора (дизель или бензин) принципиальных отличий в работе этого устройства нет. Чем больше воздуха в полученной смеси, тем выше будет температура возгорания. Соответственно, обогащенную смесь необходимо «обеднить», что и выполняет клапан ЕГР.
Принцип работы клапана ЕГР можно описать следующими пунктами:

  1. Если блок управления мотором через данные от датчиков наблюдает обогащенную смесь, происходит прогрев двигателя (естественно, при условии, что все работает исправно). Система подает сигнал на клапан, и отработанные газы попадают на вход, обедняя смесь.
  2. Если ЭБУ регистрирует равномерную подачу смеси на протяжении конкретных промежутков времени (обычная езда по трассе), то система снова приоткрывает клапан, обедняя поступающую смесь. За счет снижения концентрации поступающего кислорода уменьшается температура сгорания.
  3. Подобное выравнивание в обоих случаях позволяет уменьшить концентрацию оксидов азота в выхлопных газах.

Если вдаваться в тонкости, как работает клапан ЕГР на каждом типе мотора, то можно выделить несколько моментов. В дизельном двигателе ЕГР открывается на холостых оборотах, при этом он подает до 50 процентов объема воздуха на впуск. С увеличением оборотов происходит пропорциональное закрытие клапана. При прогреве он полностью закрыт.

Теперь выясним тонкости того, как работает клапан ЕГР на бензиновом двигателе. В моторах клапан, как было сказано ранее, не включается на холодную, на максимальных оборотах, а также при холостых. При низких и средних уровнях нагрузок обеспечивается до 10 процентов подаваемого на вход воздуха. Данная характеристика является особенностью работы клапана ЕГР на бензиновом двигателе.

Признаки неисправности

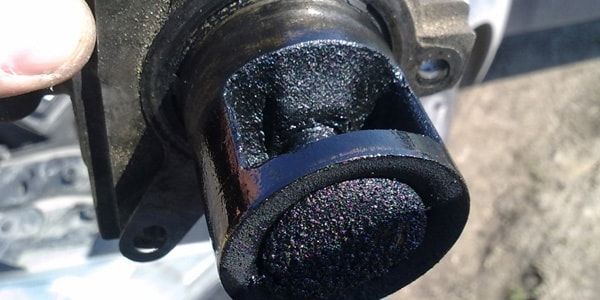

Неисправности клапана ЕГР

Поломка клапана может привести к неблагоприятным последствиям, поэтому водителям стоит своевременно определять наличие неисправности этой детали. Здесь вам помогут несколько признаков:

  • неустойчивая работа мотора на холостых оборотах;
  • регулярные остановки двигателя и появление детонации;
  • движение рывками и заметные пропуски воспламенений;
  • загорание лампочки «check» на приборной панели.

Идентифицировать поломку клапана можно с помощью электронного блока управления. Система при диагностике выдаст ошибки. Если их код соответствует P04XX (вместо ХХ число от 00 до 04), то проблема кроется в клапане ЕГР. В техническом руководстве ЭБУ вы можете посмотреть расшифровку для каждой из подобных ошибок.
При обнаружении вышеописанных признаков рекомендуем провести компьютерную диагностику (самостоятельно или в специализированном техцентре).

Причины неисправности

Одной из главных причин некорректной работы ЕГР является подсос воздуха. Если установлен датчик расхода воздуха, то (вследствие его работы) смесь будет обедняться, а при наличии датчика давления, к примеру, смесь будет слишком обогащенной. Наличие обоих датчиков сделает поведение машины некорректным, так как на холостых мотор будет получать обогащенную смесь, а в остальных случаях слишком бедную.
Второй причиной является загрязнения самого клапана. Здесь выход из ситуации достаточно прост: его необходимо почистить, о чем мы расскажем далее. Неисправности, как правило, связаны либо со слишком большим потоком выхлопных газов, либо со слишком малым. К проблемам ведет и разгерметизация корпуса.
Неисправность системы ЕГР может быть вызвана следующими поломками:

  • повреждены наружные патрубки;
  • дефект на клапане;
  • поломка соленоидов клапана;
  • неисправность преобразователи давления.

К косвенным причинам поломки клапана относится:

  • использование низкокачественного топлива (через 10–20 тысяч километров пробега будут видны последствия);
  • износ маслосъемных колпачков;
  • проблемы с электрооборудованием;
  • износ форсунок;
  • слишком высокий уровень масла;
  • неправильный угол зажигания.

Сам клапан приходит в негодность через 60-80 тысяч километров пробега, соответственно, он требует полной замены.

Замена клапана

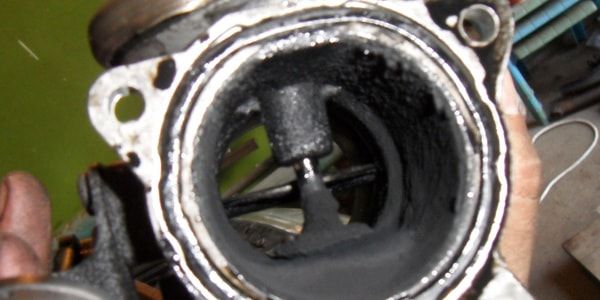

Замена и глушение клапана EGR

Сильно изношенные детали рекомендуется полностью заменить. Учитывая простоту доступа к клапану, его замена может быть произведена в гаражных условиях. Водителям будет необходимо:

  1. найти клапан в подкапотном пространстве (смотрите раздел «Где его найти»);
  2. демонтировать изношенное изделие;
  3. нанести на резьбу термоклапана высокотемпературный герметик;
  4. установить новую прокладку, а затем поставить новокупленный клапан ЕГР.

При покупке нового клапана ориентируйтесь на рекомендации, которые дает производитель автомобиля.

Чистка клапана

Относительно новый клапан при его некорректной работе рекомендуется почистить. Для этого подготовьте набор гаечных ключей, пару очистителей карбюратора (пенный и в виде спрея), крестовую отвертку и специальный притирочный состав для клапанов. После демонтажа клапана с помощью гаечных ключей, конечно же, необходимо выполнить следующие действия:

  1. замочите внутренности детали очистителем для карбюратора;
  2. промойте канал в коллекторе при помощи трубки и пенного очистителя;
  3. повторите процедуру несколько раз (в зависимости от степени загрязненности);
  4. открутите болты и выполните разборку клапана;
  5. при помощи пасты выполните притирку;
  6. вымойте весь налет и очистители;
  7. качественно просушите и установите деталь на место.

Удаление (заглушка) клапана

Заглушить клапан EGR - будет самым дешевым решением проблем с ним связанных. Стоит отметить, что чип-тюнинг лишь частично решает проблему. Отключение управления клапана в ЭБУ не полностью убирает его влияние, поэтому водители ставят заглушку. Ее можно приобрести на рынке или изготовить самостоятельно. Она имеет вид пластины толщиной около 3 миллиметров с отверстием идентичным отверстию клапана.
Необходимо демонтировать клапан ЕГР, убрать грязь с каналов, а вместо прокладки поставить заглушку. Чтобы компьютер не выдавал ошибку, обязательно выполните соответствующие корректировки в электронном блоке.

Последствия «глушения» ЕГР

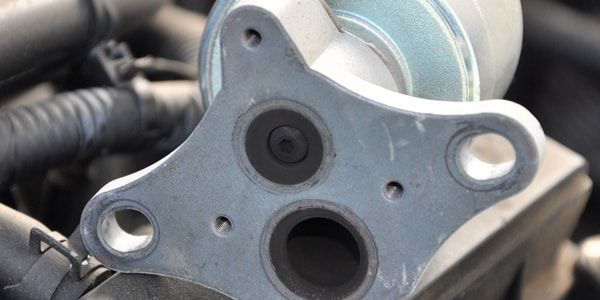

Заглушка клапана EGR

Устанавливая вместо клапана заглушку, водителям стоит принимать во внимание, что такой ход имеет ряд положительных и отрицательных последствий. К первым можно отнести:

  • уменьшается вероятность образования нагара в коллекторе;
  • улучшается динамика транспортного средства;
  • исключается необходимость регулярной замены клапана;
  • незначительно увеличивается срок службы масла.

К неблагоприятным последствиям можно отнести:

  • ускоренный износ катализатора (при его наличии);
  • загорается лампочка Check Engine, из-за чего вы не сможете выявить другие неисправности при их регистрации системой);
  • увеличивается расхода топлива;
  • повышается износ клапанов.

Теперь вы ознакомлены со всеми последствиями отсутствия клапана EGR. Тратить деньги на его замену или установку заглушки – это личное решение каждого водителя.
