Двигатели TSI и FSI
Двигатели TSI и FSI


Многие автовладельцы, выбирая автомобиль, нередко сталкиваются с непонятной аббревиатурой двигателя –TSI и FSI. В частности, этого касается машин немецкого автоконцерна Volkswagen и его дочернего предприятия Skoda. У этих марок этих есть обыкновенные моторы, а есть с обозначением TSI и FSI. Так что это за двигатели, и какое между ними различие?

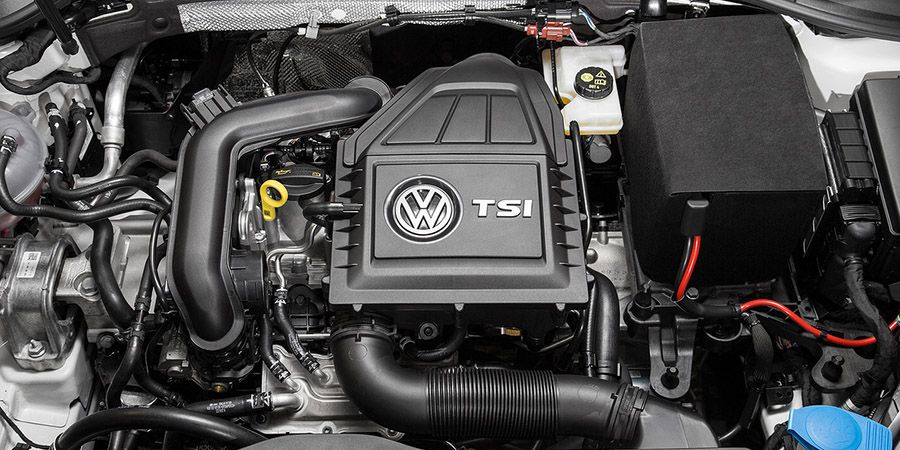

Что означает TSI

Двигатели с TSI – это агрегаты с двойным турбонаддувом и системой «послойного» впрыска топлива. Данная конструкция гораздо сложнее, чем у турбированных агрегатов, однако, стоит заметить, что их мощность, надежность и экономичность на достаточно высоком уровне. Он имеет множество плюсов и практически лишен недостатков.

Особенности двигателей TSI

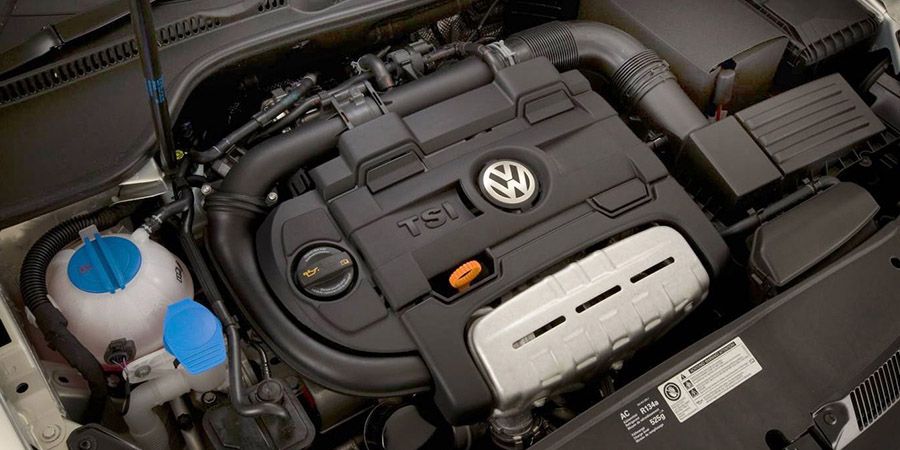

Двигатели с TSI

Такой агрегат отличается от мотора FSI системой впрыска топлива. Он оснащен дополнительной системой механической компрессии. Конструкция этого мотора довольно сложная, однако данный недостаток компенсируется его большей мощностью, надежностью и экономичностью.

Компоновка агрегата TSI особенна тем, что его система механической компрессии и турбонагнетатель разнесены по разные стороны мотора. Традиционный турбированный агрегат получает дополнительную мощность с помощью энергию выхлопных газов, которые через систему приводов, раскручивая колесо турбины, создают нагнетание воздуха. Если сравнить такой двигатель с классическим бензиновым мотором, то эффективность мотора системой турбонаддува с системой TSI гораздо эффективней.

При пуске холодного агрегата TSI происходит двойной впрыск. Данная функция сделана для того, чтобы сразу же после запуска мотора быстро прогреть катализатор. Первый раз это происходит при такте всасывания топлива, второй – если коленчатый вал агрегата при вращении не дошел до 50° до верхней «мертвой точки». Если агрегат функционирует в нормальных эксплуатационных условиях, топливо подается лишь во время такта всасывания, равномерно распределяясь в камере сгорания.

Форсунки, установленные на двигателе TSI, имеют шесть каналов для впрыска топлива. Таким образом, направление отдельных струй топлива не допускает увлажнения элементов камеры внутреннего сгорания, тем самым обеспечивая оптимальное распределение топливно-воздушной смеси. Это позволяет достичь высокого значения давление впрыска топлива и гарантирует высококачественное приготовление топливной смеси, а также ее надежное распыление. Благодаря этому, топлива хватит даже в случае максимальных нагрузок.

На двигателях с TSI топливо поступает не во всасывающий коллектор, а прямо в цилиндры. Образование смеси происходит «послойно», при этом качественное сгорание происходит с максимальной эффективностью. Эти факторы позволяют несколько повысить мощность агрегата и понизить расход топлива.

Достоинства и недостатки двигателей TSI

К достоинствам силовых установок с TSI относятся:

  • Экономия энергии. Топливо, потребляемое двигателем, значительно экономится.
  • Эффективность конструкции. Можно добиться максимального крутящего момента даже при минимальном потреблении топлива.
  • Благодаря снижению массы и рабочего объема двигателя уменьшаются потери, обусловленные трением.
  • Улучшенные характеристики системы сжигания топлива способствуют уменьшению количества выбросов в атмосферу.

Такие дагрегаты несколько сложнее турбированных, однако, более надежны, экономичны и имеют мало минусов. Они предназначены для работы исключительно на хороших маслах и топливе.

К недостаткам моторов TSI, которые эксплуатируются в наших условиях, относят следующее:

  • Своевременное и регулярное техническое обслуживание в авторизированных сервисных центрах.
  • Использование горюче-смазочных материалов только высокого качества.
  • Проблемы с эксплуатацией в зимнее время, так как эти моторы достаточно чувствительны к перепадам температур.

Однако водители, имеющие опыт эксплуатации моторов TSI, отмечают, что прогрев авто на холостых оборотах вовсе не обязателен – движение без рекомендуемого производителем прогрева при холодном моторе допустимо.

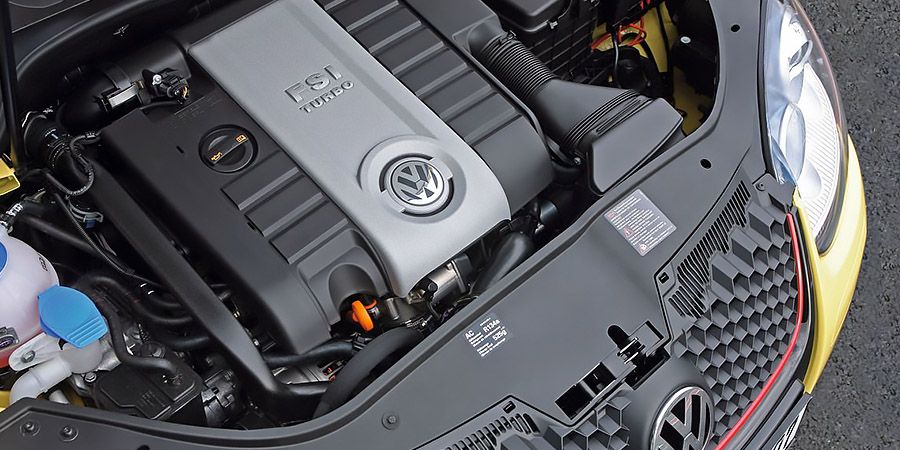

Что такое двигатели системы FSI

Что такое двигатели системы FSI

Автомобильный агрегат, работающий по технологии FSI, разработан в лаборатории автоконцерна Mitsubishi. Сегодня такие двигатели устанавливаются на многие марки автомобидей различных европейских, японских и американских производителей. Лидером в производстве силовых установок FSI считается немецкая компания Volkswagen. Практически все автомобили, которые они производят, сейчас оснащаются этими агрегатами. Кроме них такие моторы, но в меньших объемах, устанавливают такие автоконцерны, как: Ford, Mazda, BMW, Mercedes-Benz, General Motors, Hyundai, Infiniti.

Основное отличие в конструкции двигателей FSI от других ДВС заключается в подаче топлива под максимально высоким давлением сразу в камеру сгорания. Использование FSI двигателей позволяет снизить расход топлива (примерно на 10-15%) и существенно снижает количество выхлопных газов в окружающую среду.

Важной отличительной чертой системы FSI является наличие 2-х последовательных топливных систем, которые подают бензин. Первая – это система с низким давлением циркулирующего топлива. Она соединяет бензобак, сетчатый фильтр, контрольный датчик, циркуляционный насос, а также трубопровод подачи топлива во вторую систему. Вторая – подает топливо на форсунку, после чего оно распыляется и подается на цилиндры для сжигания, т. е в итоге – для выполнения механической работы.

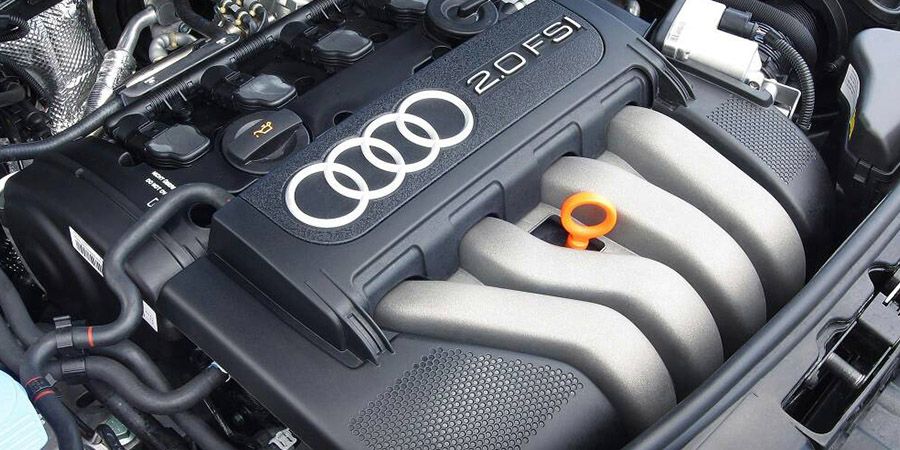

Особенности впрыска топлива FSI

Дополнительная система FSI впрыскивает топливо равномерными слоями. Конструкторы разработали устройство достаточно небольшого объема. Дебютную модель мотора испытывали на 1.4-л двигателе, мощностью 85 лошадиных сил. Такое новшество был встречено овациями, а выпущенный в 2006 году 2-х л силовой мотор с такой технологией, удостоился высокого признания в высших кругах.

Особенности впрыска топлива FSI

Силовые установки с FSI предусматривают систему двойного впрыска. Ее прямое предназначение – запуск холодного двигателя. Соответственно в момент, когда мотор прогревается, в него поступает обогащенное топливо. Система FSI настолько универсальная, что ее популярность ежегодно только возрастает. Такой успех обусловлен ее практичностью и экономичностью.

Если сравнить старый двигатель с мотором FSI, то в первом, топливо подавалось через коллекторы, а потом попадало в цилиндры. В двигателях с технологией FSI топливо поступает непосредственно в камеру сгорания. Оно подается дозами и достаточно экономично расходуется. Данный процесс отличается от агрегатов старого образца, он более рационален, а также способствует повышению экологичности.

Как устроен мотор системы FSI

Силовые установки с технологией FSI сегодня устанавливаются практически во всех транспортных средствах крупных автоконцернов. Это высокоэффективная система значительно увеличивает возможности обычного двигателя. В своем классе данные моторы имеют лучшую динамику разгона. Одно из ее основных достоинств – экономия топлива до 25%. Объем таких моторов колеблется в промежутке 1.4-5.2 литра.

Топливная система FSI в этом агрегате сконструирована аналогично дизельным двигателям: топливный насос мощно нагнетает топливо в рампу. Впрыск топлива, управляемый системой электромагнитных клапанов, осуществляется при помощи форсунок. Открытие каждой из форсунок осуществляется после подачи сигнала центральным блоком управления. Фаза функционирования при этом зависит от двух условий: от оборотов и нагрузки двигателя.

Также мотор с FSI отличается от обычного агрегата следующим:

  • Кислород поступает в агрегат через заслонку, контролирующую подачу топлива. Смесь превращается в однотипную, при этом топливо практически сразу сгорает.
  • FSI гораздо выше по показателям разгона, экономичности, экологичности.
  • В форсунках предусмотрено шесть отверстий, через которые равномерно распыляется топливная смесь.

Кроме этого, распредвал в двигателях с FSI поворачивается на 41°, обеспечивая лучшую тягу во время движения на 1 и 2 скоростях. Отработанные выхлопные газы проходят через систему, что существенно снижает выброс вредных веществ.

По мнению специалистов и пользователей, силовые установки, функционирующие с технологией FSI, более усовершенствованные и рекомендуются для эксплуатации.

Их отличает среди прочих моторов следующее:

  • Увеличение мощности.
  • Улучшение динамики.
  • Уменьшение расхода топлива.
  • Уменьшение выбросов выхлопных газов в атмосферу.

Также позитивной стороной двигателя FSI является наличие 2-хконтурного впрыска горючего. Процесс происходит следующим образом: с первого контура топливо поступает под высоким давлением, со второго – под низким.

Подводим итоги

Разница в названиях двигателей, точнее наличие буквы «Т» указывает, что двигатель имеет турбонаддув. Больше никакой разницы между TSI и FSI не существует. Оба мотора TSI и FSI хороши в плане экологичности и экономии топлива и имеют ряд плюсов и минусов. Однако мотор FSI слишком чувствительный к плохому горючему и низким температурам, именно поэтому его использование не так распространено и многие автовладельцы перешли на системы MPI и TSI.
