Датчик скорости автомобиля
Датчик скорости автомобиля


Все современные автомобили оснащаются датчиком скорости. Его задача – замер скорости и передача полученной информации на электронный блок управления. Благодаря полученным с датчика сигналам корректируются параметры, влияющие на работу двигателя (количество подаваемого воздуха, обороты холостого хода и др.) Чем выше скорость движения – тем больше частота сигналов.

Устройство и принцип работы

Устройство ДС основано на эффекте Холла, устройство через определенные промежутки времени передает на ЭБУ частотно-импульсные сигналы. Так, за один километр пути, данное устройство передает около 6000 сигналов и на основании полученных данных блок управления в автоматическом режиме вычисляет скорость передвижения автомобиля. Чем выше скорость авто, тем с большей интенсивностью импульсы поступают на контроллер.
Кроме определения скорости этот прибор выполняет еще одну важную функцию. Когда автомобиль «катится» накатом, импульсный датчик не блокирует поступление топлива, тем самым способствуя экономии. Принцип работы ДС довольно прост, но, если возникают какие-либо неисправности, это сказывается на работе силового агрегата.

Сегодня принято выделять несколько видов ДСА, различающихся по устройству: индуктивные, язычковые и основанные на эффекте Холла (электронные датчики).

Где находится датчик скорости

Обычно датчик скорости автомобиля находится в верхней части МКПП: на механизме привода спидометра. Открыв капот его можно легко найти, для этого нужно искать разъем с исходящими от коробки передач проводами (важно не путать датчик скорости с установленным датчиком на раздаточную коробку или колеса).

Основные причины неисправности

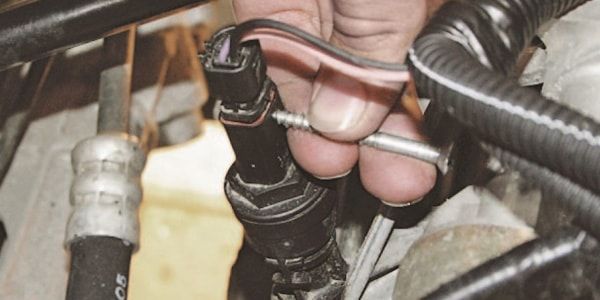

Причины неисправности датчика скорости

Поломку датчика скорости стоит устранять своевременно, пока она не переросла в дорогостоящий ремонт. Для этого каждый автовладелец должен следить за тем, как его транспортное средство ведет себя во время движения. При малейших отклонениях от установленной нормы рекомендуется осуществить замену ДСА.
Основные признаки неисправности датчика скорости:

  • повышается расход топлива;
  • неверные показатели спидометра;
  • на холостом ходу двигатель нестабильно работает;
  • мотор не развивает полную мощность.

Также признаки выхода из строя датчика скорости могут проявляться в ситуациях, когда на холостом ходу, во время выжимания сцепления или во время переключения передач двигатель перестает работать. В таком случае водитель увидит индикатор с надписью «Check engine», если есть компьютер, на дисплее высвечивается ошибка «24».
В данной ситуации первым делом рекомендуется проверить состояние контактов и проводов, возможно, обнаружится обрыв в цепи. Как правило, это возникает рядом с разъемом, где находится изгиб, и провода могут перетереться. Если же контакты просто загрязнились или окислились, их необходимо зачистить.
Также нужно контролировать целостность изоляции проводов в месте выпускного коллектора. Неисправность датчика может быть обусловлена выходом из строя тросика спидометра, который истерся в процессе эксплуатации.

Самостоятельное тестирование

Проверка датчика скорости автомобиля

Каждый владелец автомобиля должен знать, как проверить датчик скорости. Есть три возможных способа установить его исправность. Перед началом диагностики следует определить, выдает ли датчик 12 В, поскольку основной принцип работы ДВС основан на эффекте Холла, состояние контактов осуществляется исключительно при вращении. Показатели напряжения датчика в рабочем состоянии должны находиться в пределах 0,5-10 В.
1. Проверка вольтметром. ДСА нужно снять и установит, за что отвечает каждая клемма. Один контакт вольтметра следует присоединить к клемме, выводящей импульсные сигналы, а второй — подвести к проводу заземления. Датчик необходимо вращать и в это время смотреть на показатели напряжения. Чем интенсивнее вращается датчик, тем больше будут показатели.
2. Необходимо отсоединить импульсный провод, который определяется специальным контроллером, и поднять колесо для вращения домкратом, чтобы оно не касалось земли. Присоединить контрольный провод «Сигнал», если показатель «-«, тогда датчик скорости исправен. Заменить контрольку в данном способе может провод с лампочкой.
3. Чтобы определить работу датчика, не обязательно снимать его с машины, для этого можно приподнять ее, как в предыдущем способе. Далее вольтметр соединить с контактами датчика, прибор при вращении колеса покажет показатели напряжения. Если вольтметр показывает напряжение и частоту в Гц, это указывает на то, что ДС работает.

Как заменить датчик скорости

Замены датчика скорости – это достаточно простая процедура, которая не займет много времени, поэтому многие водители проводят ее самостоятельно.
Чтобы заменить самостоятельно датчик скорости, необходимо следовать алгоритму процедуры:
Аккумуляторную батарею нужно отсоединить от бортовой сетки и только после этого отсоединить ДС. При этом рекомендуется в работе использовать два ключа – на «10» и на «21». В некоторых случаях понадобятся ключи другого размера, в зависимости от марки автомобиля.
Необходимо максимально аккуратно (чтобы не повредить шток) открутить сам датчик. В случае если он не подлежит ремонту, нужно приобрести идентичный с равным количеством зубцов на шестерне.
Установка нового элемента происходит в обратном порядке. Шток устанавливается во втулку датчика, после – уплотнительное кольцо, предварительно обработанное маслом, а датчик скорости фиксируется на место.
После монтажа нового прибора следует обнулить ошибки ЭБУ, в ином случае машина не будет считать замену датчика результативной.

На что обратить внимание

Перед началом процедуры по замене датчика скорости нужно отключить зажигание, поскольку наличие в цепи напряжения при подключении вольтметра может привести к замыканию и выходу из строя остальных элементов.
Для того чтобы при снятии датчика скорости не столкнуться с дефектами штока, необходимо осуществить демонтаж привода спидометра. Для его снятия используется обычный гаечный ключ. Процедуру следует проводить очень аккуратно, доставая привод из корпусной части коробки передач, при этом важно не упустить шток в месте МКПП.

Как продлить срок службы ДС

продлить срок службы датчика скорости

Устройство ДС не отличается особой сложностью, а его замену может самостоятельно произвести практически каждый автовладелец. Поэтому многие не уделяют этому устройству должного внимания, что в некоторой степени способствует его неисправности. В большей степени рискуют водители, которые практикуют езду на высоких скоростях, при этом установленный датчик скорости имеет пластиковый хвостовик, который при сильной вибрации быстро разбивается тросиком.

Нередко причиной неисправности может стать и сам тросик, поскольку он находится под воздействием факторов таких, как влага и реагенты, используемые для обработки дорог. Это разрушает его структуру: тросик теряет первоначальную эластичность, начинает трескаться и расслаиваться. Чтобы не допустить его преждевременного перетирания, нужно регулярно обрабатывать его любым машинным маслом, закачивая шприцом под оплетку.

Отдельное внимание стоит уделять хвостовику ДС в том месте, где соединяется сам датчик и трос. В случае если хвостовик пластиковый, он разбалтывается в ходе эксплуатации автомобиля, что приводит к тому, что его посадочное место становится разбитым. Это приводит к тому, что ДС выходит из строя, а хвостовик ремонту не подлежит. Как результат – придется менять все устройство.
Также следует знать, что контакты датчика скорости нуждаются в регулярной очистке, поскольку воздействие внешних факторов приводит к их окислению. Ухудшение проводимости напряжения может привести к возникновению замыкания, которое выведет прибор из строя.
Теперь каждый автовладелец может оценить значение датчика скорости в транспортном средстве, который помимо определения скорости также влияет на работу силового агрегата. Поэтому важно своевременно обнаружить и устранить неисправность, а при необходимости и прибегнуть к его замене. Прежде чем монтировать деталь необходимо использовать вышеуказанные методы тестирования для определения его работоспособности.
