Среди фрикционных тормозных механизмов различаются дисковые и барабанные типы. Действие их основывается на силе трения, которая возникает между дисками или колодками при соприкосновении. В барабанном тормозе используется механизм вращающегося тормозного барабана. Колодки и щит крепятся неподвижно. Популярность этой конструкции преимущественно среди грузовых и бюджетных машин в силу определенных соображений производителей.
Устройство барабанных тормозов
Предназначение конструкции тормозной системы барабанного типа заключается в снижении скорости перемещения транспортного средства. Если это устройство устанавливается на задней колесной паре, то может обеспечивать функцию стояночного тормоза. В основе строения механизма лежит движимый барабан и закрепленная на ступице колеса металлическая чаша.

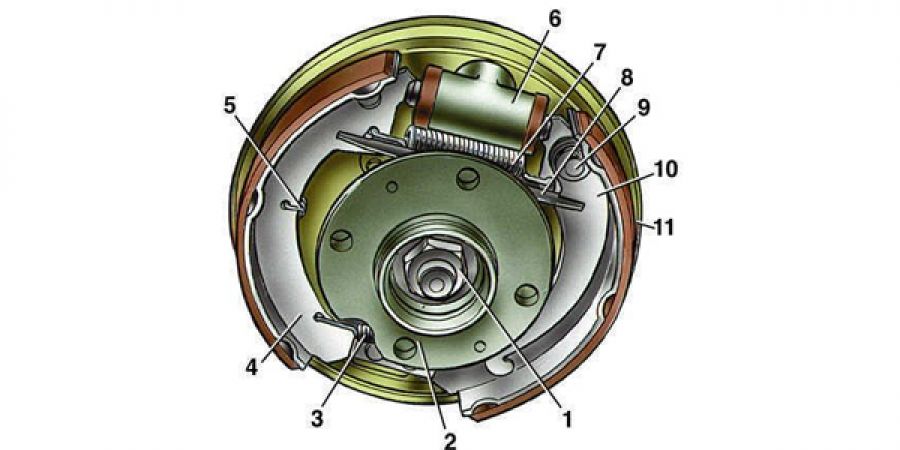

В составе этого типа тормозов используются такие части:
- Из чугуна с повышенной прочностью изготавливается сам тормозной баран. Внутренняя поверхность его подвергается тщательной шлифовке, поскольку в будущем будет соприкасаться с другими элементами системы. Крепится на опорном валу или ступице колеса. В первом случае в барабан под сильным давлением вставляется подшипник;
- Полумесячной формы металлические тормозные колодки. На поверхность этой детали укладывается асбестовая фрикционная накладка;
- Гидравлический цилиндр, выполненный как полая труба с помещенными вовнутрь поршнями с заполнением рабочей жидкостью. На цилиндре установлен специальный клапан, который позволяет отводить с полости с тормозной жидкостью лишний газ. Дополняется система уплотнительными манжетами, которые защищают ее от утечки жидкости.
- Нижняя и верхняя стяжная пружина, выполняющие работу «сжатия». В режиме отсутствия инициации торможения эта деталь не позволяет соприкасаться тормозным колодкам с барабаном;
- На задней балке (ступице) колеса монтируется защитный диск;
- Распорная планка изготавливается из металла, выполняется в специфической конфигурации со специальными отверстиями. С помощью устройства производится установка механизма именуемого «самоподвод». Помимо этого, данная деталь задействует установленную на другом колесе пару тормозных колодок, что обеспечивает функционирование стояночного тормоза. Предусмотрено наличие распорной планки в случае с одним тормозным цилиндром.
- Корпус защитного диска с расположенными внутри двумя эксцентриками носит название механизм «самоподвода». Он задействуется в случае износа фрикционных накладок на тормозных колодках для разведения в состоянии «покоя».

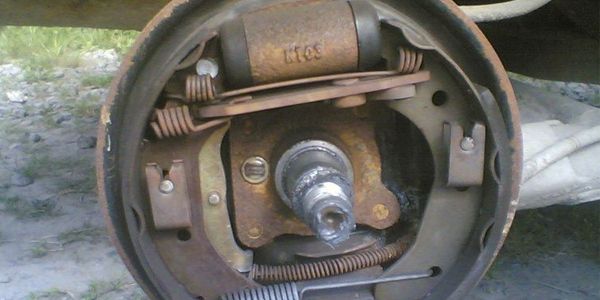

Принцип работы барабанных тормозов
В основе принципа работы барабанного тормоза лежит возникновение торможения автомобильного средства после нажатия воителем на соответствующую педаль. Механизм заключается в следующем:
- Тормозные колодки разводятся, преодолевая сопротивление пружин, стягивающих их в результате давления тормозной жидкости на поршни, расположенные в тормозном цилиндре;
- Скорость вращения барабана снижается благодаря плотному прилеганию фрикционными накладками на поверхности колодок к рабочей его области, что способствует снижению частоты вращения колес.
При наличии в тормозном механизме пары цилиндров существенно повышается его эффективность.
Преимущества барабанных тормозов
Наибольшим преимуществом механизма тормозов на основе барабана и колодок заключается в защищенности системы от внешнего загрязнения. Вся конструкция выполнена так, что ни пыль, ни грязь, попасть в систему не могут даже при езде по заболоченной местности. Также не способны выйти наружу продукции, возникающие в результате износа системы, оставаясь закрытыми внутри.
При обслуживании тормозного механизма дискового типа для очищения системы требуется выдуть накопившиеся там отработанные остатки. В случае с дисковыми аналогами на грузовых автомобилях попадание в тормозную систему жидкости извне требует многократного нажатия для срабатывания. От чего полностью защищена барабанная система.
При высокой скорости барабан и остальные части системы могут существенно перегреваться. Настолько просто охладить их как дисковые аналоги невозможно, что снижает эффективность процесса торможения. Вместо этого барабанные тормоза получили от конструкторов большую прочность, что предотвращает в процессе эксплуатации и обслуживания физическое повреждение.
За счет большего веса, чем дисковые механизмы, барабанная тормозная система обладает несколько низшей динамикой. С большим давление барабан может разорваться при оказании слишком высокого тормозного давления. У дисков сила сжимания немного выше.
Благодаря закрытости конструкции тормозная площадь увеличенная, что обеспечивает высокое тормозное усилие, при этом увеличивается диаметр и ширина барабана. Именно за счет этого фактора на больших автомобилях, автобусах и иных транспортных средствах применяется этот тип тормозов. Колодки обладают высокой степенью износостойкости. Процесс этот замедляется за счет неудовлетворительного контакта с рабочей поверхностью накладки.
Недостатки барабанных тормозов
При длительном использовании барабанные тормозные механизмы могут отличаться появлением некоторых неисправностей:
- При торможении ТС будет слегка уходить в сторону. Это означает наличие повреждений с одной из сторон;
- При скрежете в системе барабанного тормоза свидетельствует о том, что фрикционные накладки расслоились, образовалась поломка стоек или ее деформация, что повлекло за собой перекос тормозных колодок;
- При торможении чувствуются на тормозной педали вибрации и рывки. Это говорит от деформации барабана в овальную форму.
В большинстве случаев ремонт заключается в полной замене тормозной системы барабанного типа за счет ее износа или поломки. В силу невысокой стоимости и возможности работать на протяжении от 50 до 55 тыс. км, намного легче установить полностью новый механизм.
Обслуживание барабанных тормозов
Судить о степени износа тормозной системы барабанного типа можно после осмотра состояния колодок через находящееся на внутренней стороне щита специальное отверстие. Замена колодок должна производиться при достижении накладками определенной толщины. В противном случае система не сможет с достаточной силой и плотностью прижать их к поверхности барабана.
Достижение толщины всего 1,6 мм является предлогом для смены накладок, установленных на клей. Наличие заклепок для фиксации фрикционного материала на колодках позволяет доводить толщину до значения 0,8 мм. Если своевременно этого не сделать, то твердая поверхность колодок, которая проступит после стирания фрикционного материала, повредит барабан, изначально оставляя на нем неглубокие борозды.
Кроме ремонта проблем с колодками выделяют необходимость разборки заклинившего механизма тормозов. Если не сделать своевременных ремонтных работ, существует большая вероятность прикипания барабана. В этом случае последующий ремонт оборачивается в полную замену системы. Всевозможные поломки в системе барабан-колодки могут влиять на работу цилиндра. Часто несвоевременное обращение в сервисный центр приводит к необходимости замены тормозного цилиндра при целом барабане и неизношенных накладках.
По завершении любого ремонта барабанных тормозов производится регулировка стоячего тормоза. Операция является довольно простой и заключается в точном знании технических данных в зависимости от типа и марки используемого данные тормозные системы автомобиля. Механизм в общем плане заключается в выполнении таких действий:
- Колесо не затягивается и проверяется на незатянутом ручном тормозе;
- До остановки колеса следует на распорке прокрутить регулировочную гайку через сервисное отверстие до момента торможения;
- На следующем этапе данная гайка отворачивается в обратную сторону на несколько щелчков;
- На тормозном щитке на сервисное отверстие устанавливается резиновая заглушка;
- Прокачивается задний тормоз.
Для наших дорог характерно практически одно и то же заболевание у автомобилей с барабанными тормозами. Чаще всего правая сторона автомобиля имеет более изношенные колодки, чем левая. Причина кроется в особенности строения дорожного полотна. По правой стороне автомобиля ближе располагается тротуар, выбоин, ям и других неровностей с этой стороны больше почти на всех дорогах страны. Это повышает коррозионную нагрузку на правую часть транспортного средства, что сказывается и на тормозах.
Заключение
Главной особенностью барабанных тормозов считается использование устройств, компенсирующих между тормозным барабаном и колодкой увеличение размера зазора в результате теплового расширения. Подобный механизм разработан компанией Bosch, который реагирует на превышение до 80 °С в тормозной системе температуры, используя эффект биметаллического сплава пружины.
Кроме этой детали применяется еще несколько пружин в общей конструкции барабанных тормозов, назначение которых разное. Со временем эксплуатации транспортного средства материал деталей подвергается деформации, потере прочности и растяжении, что требует периодического осмотра, замены изношенных элементов.
