Одним из видов навесного оборудования считается автомобильный генератор. Его главные функции — преобразование в электрический ток механической энергии от двигателя, а также стабилизация напряжения в сети. Главное назначение узла генератора — поддержание беспрерывного питания электрооборудования авто от работающего двигателя. Также узел используется для подзарядки АКБ машины. Основные узлы, принцип работы автомобильного генератора и возможные поломки рассмотрены в приведенной информации.
Виды генераторов
Для разных моделей автомобилей используются один из двух типов этого механизма.
Основные типы:
- Генератор постоянного тока, применяющийся ранее на таких моделях как Победа, ГАЗ-51 и других авто, которые были выпущены еще до 1960 года.
- Генератор переменного тока востребован на современных марках авто, отличается более продуманным и удобным устройством.
Главная функция генератора — трансформация и передача электрического тока при заведенном двигателе. Электроснабжение требуется многим узлам современных авто, часть энергии идет на подзарядку АКБ.

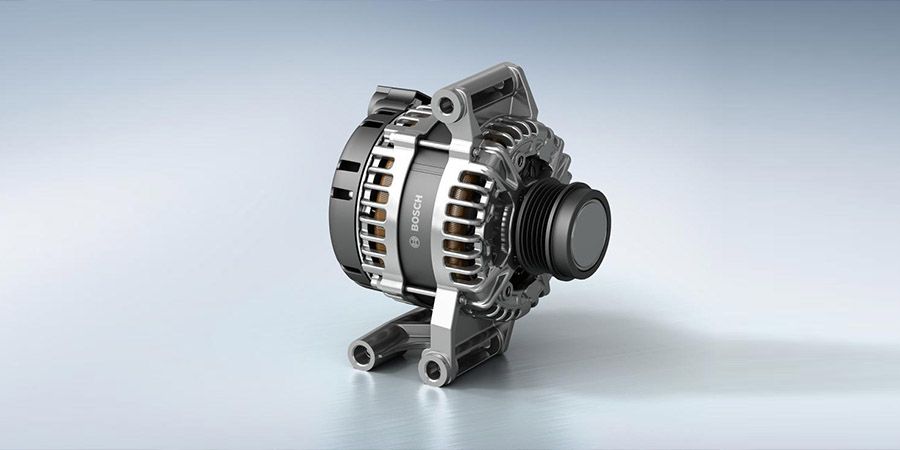

Устройство и назначение
Генератор для переменного тока выполняет свою основную функцию только за счет передачи механической энергии от вращения вала мотора на ротор. Появившееся вследствие вращения ротора магнитное поле преобразуется в электрический ток на обмотке стартера, после чего распределяется по основным потребителям бортовой сети. Это позволяет использовать мощность АКБ только на старте, после чего заряд батареи постепенно восстанавливается. Без этого важного устройства, разрядка аккумулятора происходила бы с большой скоростью, а напряжение в сети было бы недостаточным для работы всех энергоемких узлов и потребителей.
Устройство автомобильного генератора включает следующие узлы:
- Статор, в комплект которого входит обмотка, магнитопровод, выводы обмотки, клиновые пазы.
- Ротор, состоящий из контактных колец, вала, обмотки возбуждения, полюса.
- Подшипники.
- Крышка генератора, в которой есть отверстия для охлаждения системы.
- Система охлаждения, состоящая из одного или двух вентиляторов.
- Щеточный узел.
- Задняя и передняя крышка с крепежными пазами.
- Регулятор напряжения.
- Привод со шкивом, расположенный со стороны передней крышки.
- Блок выпрямителя (другое название — диодный мост).
Расположен узел обычно в передней части двигателя, крепление с которым происходит при помощи ременной передачи. Для этого механизма губительным является попадание влаги и грязи на корпус, поэтому генератор обычно размещен в самой высокой точке относительно двигателя авто. На разных марках машин используются генераторы различной мощности. Принципиальным различием также являются габариты устройства. В зависимости от этого используется стандартная или компактная комплектация. Главным отличием выступают размеры диодного моста, приводного шкива и вентилятора.

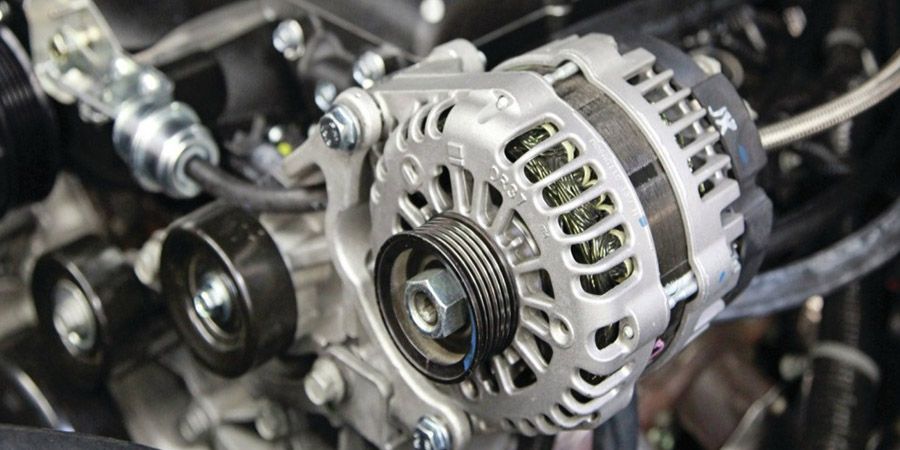

Принцип работы генератора
Описать примерный алгоритм работы генератора довольно просто. Для этого достаточно представить схему основных узлов авто, а также вспомнить основные постулаты электромагнитной индукции из школьного курса физики.
Как работает генератор авто:
- Движения вала двигателя передаются на ротор посредством ременной передачи.
- Образующееся в процессе движения магнитное поле проходит через медную обмотку, образуя на ее выводах напряжение переменного тока.
- На выходе расположен выпрямительный блок, который преобразует переменный ток в постоянный, что обеспечивает постоянную подзарядку аккумулятора.
- Регулятор напряжения необходим для поддержания заданных параметров системы, сглаживает возможные скачки и частоту магнитных импульсов.
Для работы всех узлов, подключенных к системе электроснабжения, требуется номинальная мощность автомобильного генератора в пределах 1 кВт. Этого достаточно, чтобы снабжать энергией систему зажигания, бортовой компьютер, осветительные приборы, диагностическое оборудование.

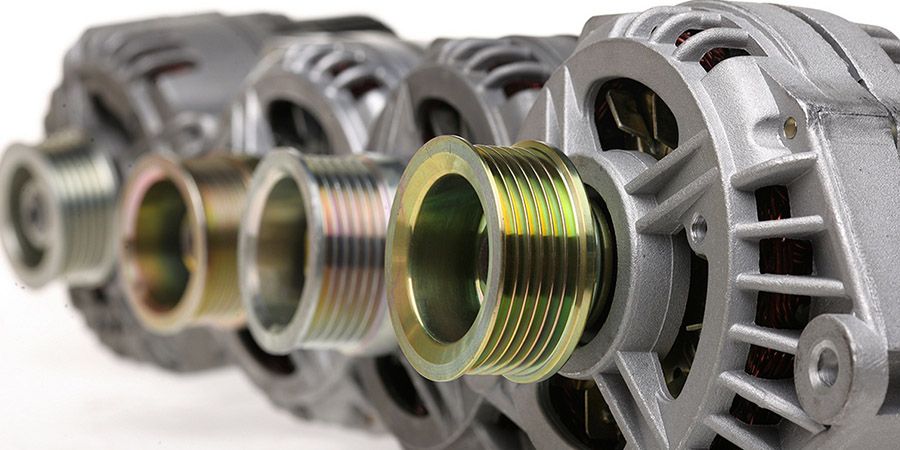

Диагностика и возможные неисправности в работе генератора
Определить поломку генератора для начинающего автолюбителя довольно сложно. Для этого необходимо знать не только принцип работы самого устройства, но и «симптомы» его неполадок.
Как проверить автомобильный генератор:
- Внешний осмотр корпуса, натяжение и целостность ремней, проводов, беспрепятственный ход вращения ротора.
- Осмотреть щетки, при необходимости — заменить изношенные или поврежденные детали.
- Осмотреть контактные кольца. Часто при невозможности найти подходящую запчасть приходится полностью заменять ротор генератора.
- Признаком износа подшипников является свист и гул при работе двигателя. Выполняя замену, обязательной чистке подвергаются посадочные места.
- При помощи мультиметра замерить значения сопротивления на обмотке возбуждения, для чего необходимо коснуться обоих контактных колец ротора. Нормальные показатели варьируются в пределах от 1,8 до 5 Ом. Низкий результат — признак короткого замыкания в сети. Высокое значение обычно говорит об обрыве цепи обмотки.
- По сильному окислению контактов можно судить о выходе из строя диодного моста.
Устранить неисправности генератора своими силами можно только при достаточном уровне знаний устройства авто и наличии подходящего инструмента. В противном случае, лучше обратиться за квалифицированной помощью в СТО, ведь от нормальной работы генератора во многом зависит и дальнейший срок службы авто.
Работа генератора в авто обеспечивает непрерывное питание электрической сети, подключение всех потребителей и периодическую подзарядку аккумулятора. В случае возможных неисправностей, напряжение в сети падает, а АКБ быстрей выходит из строя. В нашей статье рассмотрен принцип работы генератора, составляющие и возможные неисправности.
