Как поменять масло в вариаторе Тойота Рав 4

  • Сложность выполнения работ: Сложность выполнения работ

Несмотря на достаточно высокую надежность современных вариаторных коробок, которые устанавливаются на японских машинах, этот узел весьма восприимчив к объему масла и его качеству. Именно поэтому замена масла в вариаторе Рав4 обязательна, хотя по некоторой информации оно рассчитано на весь срок службы устройства.

Эту операцию можно выполнить в гаражных условиях при наличии элементарного инструмента и необходимых навыков или доверить специалистам.

Особенности замены

Сроки замены технических жидкостей указаны в инструкции по обслуживанию автомобиля. Для Toyota Rav4 смена технической жидкости в вариаторе не входит в список обязательных мероприятий, также, как и замена масла в АКПП Toyota Rav4. Поэтому ее необходимо будет проводить самостоятельно после окончания гарантийного срока.

Периодичность проведения этой процедуры можно сокращать, однако увеличивать не рекомендуется. Тем более, если авто было приобретено с рук. После покупки ТС не в салоне эксперты и автолюбители рекомендуют проводить полную замену всех технических жидкостей, включая масло в вариаторе. Вероятность того, что транспортное средство эксплуатировалось в суровых условиях, весьма велика.

Предусмотрены следующие способы замены масла:

  • частичная подмена;
  • полная смена жидкости.

Последний вариант является более предпочтительным, так как позволяет гарантированно обслужить узел. А это, несомненно, скажется на его долговечности. Официальные представители гарантируют надежную эксплуатацию вариатора по достижении пробега в 200 тысяч км.

Жидкость в вариаторе Тойота Рав4 меняется по технологии, отличающейся от той, которая применяется при проведении такой же процедуры в АКПП. Хотя в обоих случаях требуется снятие поддона. Для того чтобы произвести полную замену масла в вариаторе потребуется не менее 5 литров технической жидкости. Также необходимо предусмотреть возможность использования смотровой ямы или подъемника.

Порядок проведения замены

Кроме масла, которое рекомендует производитель, необходимо иметь новую прокладку поддона, а также заливочный шланг, набор ключей и шестигранников. Нужно учесть, что контрольного щупа в вариаторе нет, поэтому крайне важно залить объем жидкости, равный слитому.

  1. Демонтируйте пластиковую защиту, закрывающую корпус вариатора. Она удерживается на болтах и пластмассовых клипсах.
  2. После этого аккуратно снимите продольную балку, расположенную справа от вариатора. Она крепится на четырех болтах.
    После снятия балки открывается доступ ко всем болтам, удерживающим поддон. Также без нее проще извлечь крышку поддона. Будьте осторожны – в ней будет находиться часть масла.

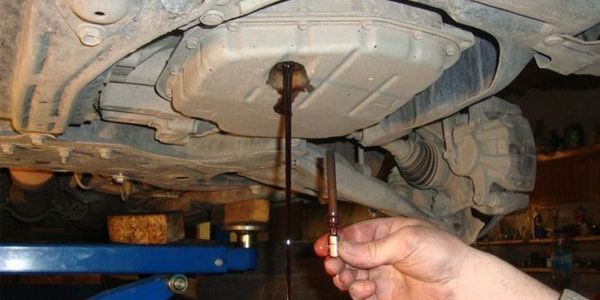

  3. Демонтируйте поддон, откроется доступ к сливной пробке, которую необходимо открутить шестигранником на 6.

    Через пробку будет слит не полный объем масла, а только его часть (около одного литра).

  4. Вставив шестигранник на 6 в сливное отверстие, не прилагая усилий, выкрутите пластмассовую уровневую трубку.

    После ее извлечения масло будет продолжать выливаться.

  5. Открутив болты по периметру поддона, наклонять его не нужно, осторожно слейте остатки масла, находящиеся внутри.

    Учтите – высота резьбы сливного отверстия около 1,5 см. Это значит, что при частичной замене определенный объем старого масла будет продолжать находиться в коробке, так как слить его полностью без демонтажа поддона невозможно.

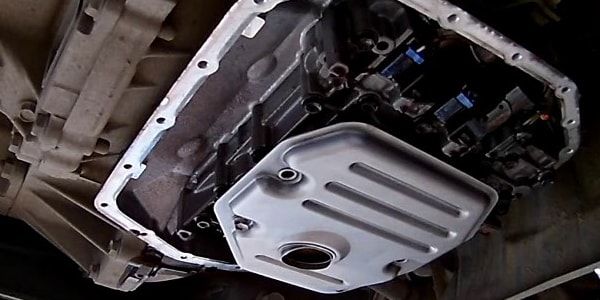

  6. Масляный фильтр закреплен тремя болтами. После снятия фильтрующего элемента вытекут остатки масла, находящиеся под блоком управления.

    После того, как будет демонтирован масляный фильтр, его и поддон необходимо вымыть. После монтажа фильтра установите на поддон новую прокладку. Верните поддон на место, закрутив болты, затем вкрутите пластиковую уровневую трубку и закрутите сливную пробку.

  7. Для заливки масла снимите боковую защиту, удерживающуюся на двух клипсах. Выкрутите гайку (головкой на 24), находящуюся сверху на корпусе вариатора. Через шланг необходимо залить масла на 200-300 мл больше, чем было слито.

Как выставить уровень масла

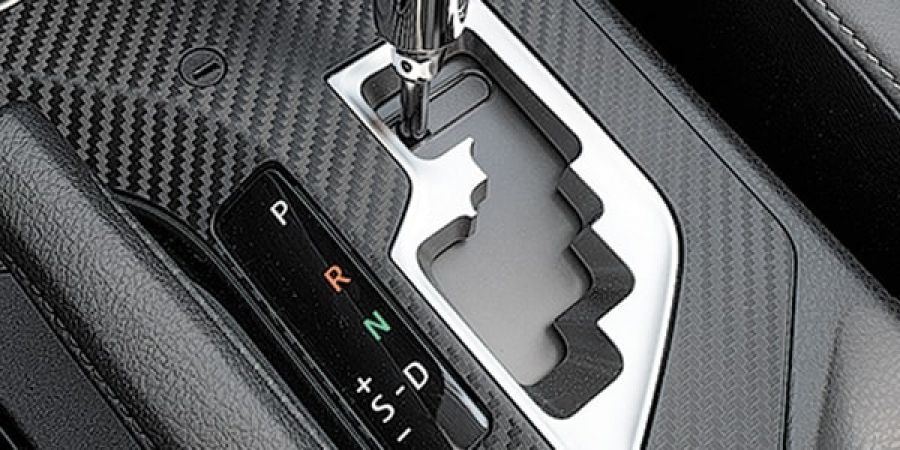

После заливки необходимо распределить масло по всему объему вариатора, а также избавиться от лишнего. Для этого придется завести двигатель и удерживать ручку переключения вариатора в каждом положении не менее 10-20 секунд. За этот время масло для вариатора Toyota Rav4 должно нагреться до 45 градусов по Цельсию. Только в этом случае можно начинать сливать лишнюю жидкость.

Для этого, не заглушая двигатель, следует выкрутить заглушку, находящуюся на поддоне ближе к переднему бамперу. Из отверстия сольется лишнее масло. После того, как течь прекратится, заглушку следует закрутить, а двигатель заглушить. Обратная установка пластиковой защиты – завершающая операция, она не составляет никакого труда.

Этот порядок действий не подходит, если необходимо поменять масло в коробке автомат Тойота Рав4. Там несколько другая технология замены. Также, приступая к этой процедуре, придется запастись большим объемом смазки.
