Замена приводного ремня Renault Logan

Чтобы не допускать подобных ситуаций, рекомендуем обязательно следить за состоянием этого расходника. Произвести замену в гаражных условиях достаточно легко и просто. Обо всех тонкостях этой процедуры вы сможете узнать из данного материала.

Задачи приводного ремня

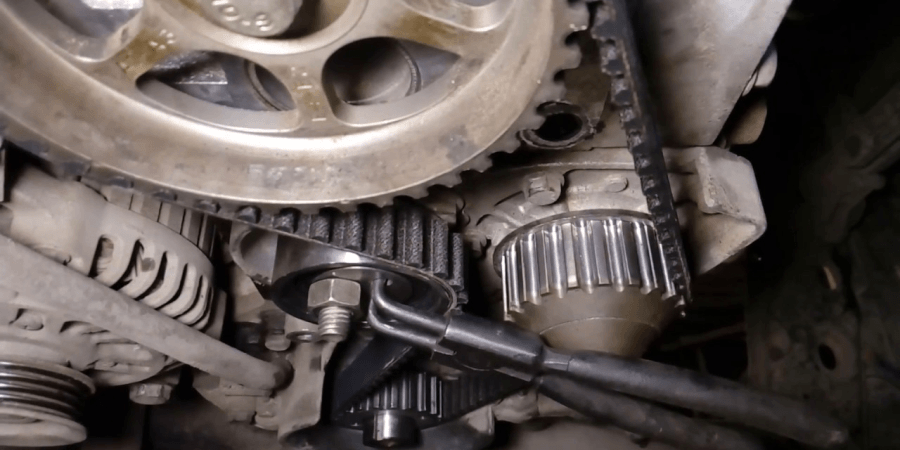

Главная задача двигателя – превращение энергии от сгорания топлива во вращательное движение, которое передается далее к другим узлам автомобиля. Если ремень ГРМ служит для синхронизации коленчатого и распределительного валов, то приводной ремень используется для передачи вращательного движения от коленвала к вспомогательным системам.

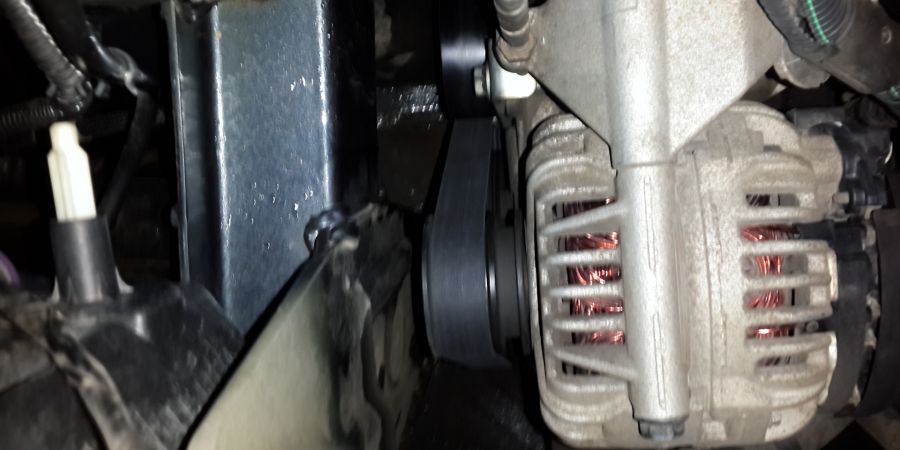

Схема приводного ремня в «Рено-Логан» зависит непосредственно от комплектации транспортного средства. В автомобилях Renault Logan приводной ремень обязательно соединяет коленвал и шкив генератора. Дополнительно (в зависимости от комплектации) ремешок также может приводить в движение шкивы следующих устройств:

• гидроусилителя руля;
• системы кондиционирования;

Всего существует три варианта: без ГУР и кондиционера, только с усилителем руля и полная комплектация (со всеми системами). Естественно, чем больше шкивов используется в конструкции двигателя, тем дольше будет проходить замена, поскольку владельцу придется натянуть ремень на каждый из роликов.

Критический износ ремешка может привести к проскальзыванию, что в итоге отразится на работе систем, которые он обеспечивает.  Возможны проблемы с генератором, системой кондиционирования, гидроусилителем руля. Если они проявляют нехарактерное поведение, обязательно начните диагностику с осмотра приводного ремня. Самый главный признак необходимости замены – появление характерного свиста. Это говорит о наличии провисания.

Виды и причины неисправностей

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Внешний признак	Причина
Мелкие трещины на ребрах, расположенные поперек.	Воздействие высоких температур и повышенное натяжение. Как правило, появляются вследствие естественного износа материала. Говорит о том, что деталь выработала свой ресурс на 80-90%.
Отслаивание от ремешка  крупных и маленьких кусочков  каучукового материала.	Появление трещин параллельно линии корда. Это признак критического износа, когда ремень уже израсходовал 95-99% своего  ресурса. Необходимо как можно скорее его заменить.
Материал срезается с ребер и скатывается в катышки между ними.	Причинами может быть износ шкивов, несоосность, слишком слабое натяжение. Необходимо осматривать все ролики и регулировать натяжку. Если параллельно возникает посторонний шум, то потребуется купить и новый ремень.
Появление блеска или глянцевого оттенка на задней стороне ремня.	Скорее всего, на своем пути ремень встречается с какой-либо деталью. Последняя трется о материал, оставляя такой след. Убедитесь в достаточном уровне натяжения и целостности конструкции.
Износ крайних ребер или их частичное разрушение. Может привести к соскакиванию ремня.	Несоосность шкивов, что приводит к перекашиванию и ускоренному износу.
Грубые деформации на ребрах, появление зазубрин.	Чаще всего, это происходит по причине попадания постороннего предмета: маленького камешка или мелкой детали. Она врезается в материал и по мере вращения перемещается по ремню, оставляя зазубрины на ребрах.
Появление на обратной стороне видимых выпуклостей.	На ребра попали камешки, гравий. Необходимо снять ремень и все почистить.
Отделение крайнего ребра.	Неправильная установка. Если не переставить ремень, то ребра будут отслаиваться и дальше.
Шелушение, прилипание или набухание поверхности.	Попадание на ремень рабочих жидкостей автомобиля. Смазки и масла превращают каучук в мягкий и губчатый материал.
Разрыв.	Помимо критического износа, конечно же, стоит осмотреть конструкцию мотора, ведь заклинивание шкивов или роликов также может стать причиной такого исхода.

Как видно, осмотр изношенного ремешка играет важную роль. Благодаря приведенной выше таблице, вы не хуже профессиональных автомехаников сможете диагностировать причину износа приводного ремня.

Периодичность замены

Самый частый вопрос в этой теме – когда меняется приводной ремень на «Рено-Логан». Сначала непременно загляните в техническую документацию к своему авто. Производитель установил четкий регламент – каждые 60 тысяч километров. Теоретически и даже иногда на практике при умеренной эксплуатации машины ремешок способен прослужить вплоть до 100 тысяч. Но доводить до этого не рекомендуется. Изношенный компонент может привести к некорректной работе генератора и вспомогательных систем, что выльется в их дорогостоящий ремонт.

Показатель в 60 тысяч – условный, ведь в экстремальных условиях эксплуатации замену придется проводить через 40-50 тысяч пробега. Именно поэтому всем водителям рекомендуют проводить визуальный осмотр ремня каждые 15-20 тысяч. Благодаря этому, вы своевременно обнаружите изношенность и выделите время для замены. Даже если внешне «расходник» выглядит целым, не рекомендуем превышать пробег, заданный регламентом производителя.

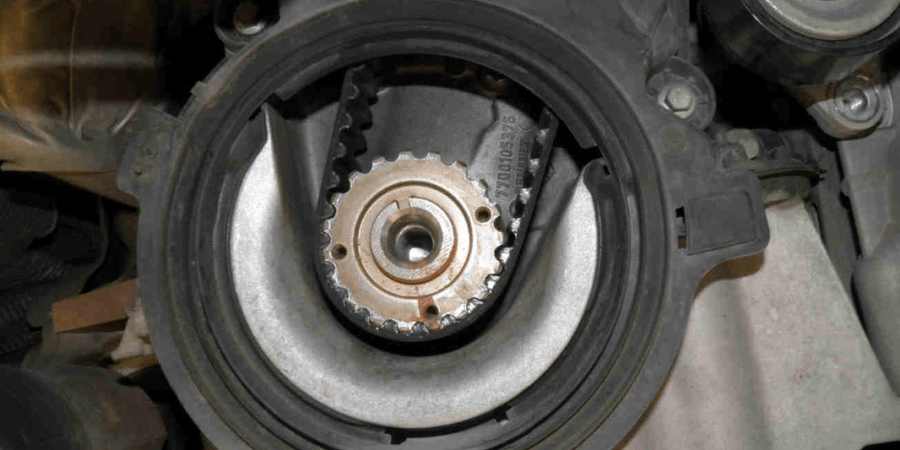

Выбор детали

Опасность купить ширпотреб, который порвется при малейших нагрузках, есть всегда. Если вы не хотите проблем, то замена приводного ремня Renault Logan должна производиться только на оригинальную комплектующую от производителя. Как правило, они имеют самый высокий ценник, но отличаются качеством и долговечностью. Так как существует три модификации мотора, то и ремешков выпускается три вида, отличающихся длиной:

• 7700111671 или 8200833541 – модель для комплектаций с гидроусилителем руля и кондиционером;
• 8200841132 или 8200061673 – для авто с ГУР без системы кондиционирования;
• 8200211651 или 6001548021 – самый короткий ремень для минимальной комплектации с одним генератором.

Обратите внимание, что замены ремня во многих случаях бывает недостаточно. Натяжной ролик нередко выходит из строя. Если вы столкнулись с таким случаем, то можете приобрести один из предложенных вариантов:

• 8200277606 или 7700102872 – ролик с натяжителем;
• 8200849831 – ролик на кренштейне в виде неразборной конструкции;
• 8200104754 – только ролик.

Если ценник оригинала вас не удовлетворяет, можно изучить массу аналогов. Перед покупкой убедитесь, что ремень действительно подходит под комплектацию вашего мотора. Ведущими производителями являются Contitech, Gates и Bosch.

Предварительно изучите, как выглядит упаковка желанной модели. Выпускается огромное количество дешевых и низкокачественных подделок.

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму.  Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах.  Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл.

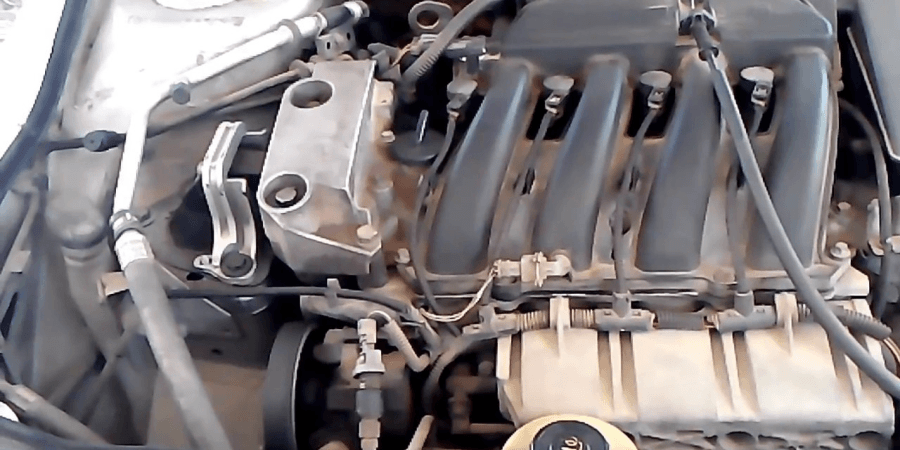

Замена на авто с ГУР и кондиционером

Обычно такая комплектация встречается в моторах 1.6, реже в 1.4. В этом случае замена самая сложная, так как приходится продевать ремень через дополнительные шкивы. Для замены выполните следующие действия:

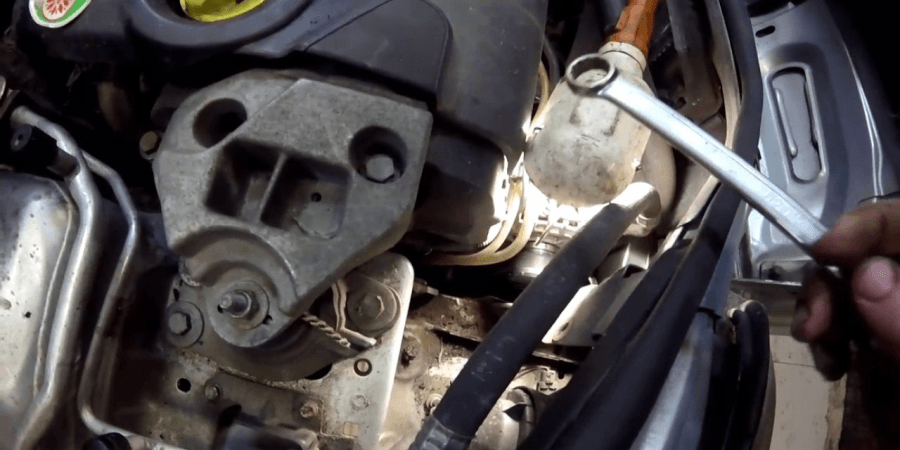

1. Наденьте накидной ключ или головку «на 13» на крепежный болт натяжного ролика. Преодолевая усилие, открутите крепеж.
2. Зафиксируйте кронштейн ролика. Для этого необходимо в его отверстие вставить шестигранник на 6 миллиметров.
3. Осторожно снимите ремень со всех шкивов.
4. Если предполагается замена роликов приводного механизма, то с помощью ключа на 13 необходимо открутить болт и убрать защитную крышку. После этого достается и сам ролик. По аналогичной технологии демонтируется натяжной ролик. Обратите внимание, что он снимается с кронштейном.
5. Установите новые ролики на место.
6. Далее следует уложить ремень на все ролики, как он был одет до этого. Обратите внимание, что шкивы вспомогательных устройств – шестиручьевые, а ремень имеет пять ручьев. Укладывайте ремешок так, чтобы он был смещен к внутреннему краю, а наружный ручей оставался свободным.
7. Прокрутите за коленчатый вал весь привод три оборота, чтобы ремень сел на шкивы.

Основные сложности – сделать все правильно в ограниченном пространстве.

На остальных моделях

Инструкция для моторов только с ГУР или без каких-либо дополнительных систем аналогична вышеописанной за тем исключением, что вам придется устанавливать ремень на меньшее количество шкивов. В модели только с генератором необходимо ослабить крепеж самого генератора, чтобы уменьшить натяжку и достать ремень.

Проверочные работы

Главный параметр при проверке приводного ремня – уровень натяжения. В моторах с ГУР или с усилителем и кондиционером проверку выполняют на нижнем участке между шкивом привода и шкивом кондиционера/ГУРа. При нажатии на ремень большим пальцем отклонения не должны превышать 6-8 миллиметров. На самой простой комплектации с одним генератором нажимать следует на верхнем участке ремня, располагающегося над шкивами.

В моторах с кондиционером используется автоматический натяжитель. Если он сломался, то необходимо менять весь узел. В моторах без автоматики регулировка осуществляется:

• Только ГУР. Кронштейн с роликом крепится 2 винтами, которые нужно ослабить. Как только настройка закончена, их затягивают.
• Без ГУР и кондиционера. Затягивают верхний винт крепления, после чего путем ослабления нижнего регулируют натяжение. В конце закручивается нижний крепеж.

Не переусердствуйте с уровнем натяжки. Слишком большое натяжение будет иметь массу проблем. Во-первых, это грозит воздействием высоких температур и большими нагрузками, что сокращает ресурс. Во-вторых, придется чаще менять ролик, который под сильным натяжением  не справится со своей задачей.

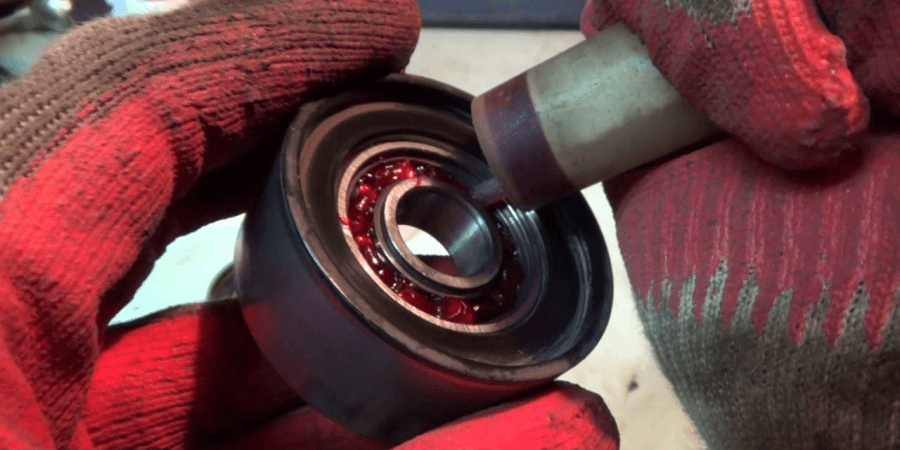

Еще одной проблемой являются подшипники. Они часто выходят из строя, что затрудняет прокручивание роликов или приводит к их полному заклиниванию. Некоторые водители для максимальной экономии меняют непосредственно подшипники. Если вам это под силу, пробуйте. Для экономии времени рекомендуем просто заказать полностью новые ролики приводного ремня.

Заключение

Самостоятельная замена ремня генератора может занять до 2-3 часов, если все делать внимательно. Сложностей очень мало: купить подходящий ремень (учитывая наличие трех видов мотора) и поставить его в ограниченном подкапотном пространстве. Убедитесь, что вы правильно надели ремень на каждый из шкивов. В модели с ГУР и кондиционером легко запутаться.

Стоимость замены ремня с роликами начинается от 1-2 тысяч рублей. Таким образом, самостоятельный опыт позволит экономить на услугах автомехаников каждые 40-60 тысяч километров пробега. Также настоятельно рекомендуем всегда возить с собой в багажнике запасной приводной ремень и минимальный набор инструментов. Так в экстренных ситуациях вы сможете прямо на дороге заменить порванный ремень.
