Рено Логан относится к классу бюджетных машин. Logan 1 поколения выпускался в 2005-2013 годах, а 2 поколение с 2014 и по настоящее время. Большинство цепей питания электрооборудования авто защищено предохранителями. Количество элементов и их расположение в блоках напрямую зависит от года выпуска авто и его комплектации.

Предохранители: расположение и назначение

Предохранители установлены в блоках в салоне машины сбоку от панели приборов, а также под капотом с обеих сторон аккумуляторной батареи.

Реле и предохранители в машине выполняют важные функции. Предохранители препятствуют перегоранию электроцепи в случае высокого тока. В этом случае они перегорают сами. Предохранители проверить можно визуально, для этого нужно их извлечь. Если с этим возникли сложности, можно использовать пинцет. Если предохранитель перегорел, элемент будет поврежден.

Также поверить предохранитель можно при помощи специального прибора – омметра, а проверить цепь на обрыв – тестером. На то, что он перегорел, укажет отсутствие электропроводности.

На каждом предохранителе Рено Логан указан его номинал. Стоит знать, что предохранитель нужно менять только на предохранитель идентичного номинала.

Запасные предохранители находятся в БП Рено Логан. Если возникла необходимость использовать запасной предохранитель, нужно при первой возможности поместить другой в блок запасной, чтобы всегда в запасе были предохранители различных номиналов.

Если предохранитель перегорел, рекомендуется проверить электрическую цепь во избежание следов короткого замыкания. Также стоит проверить систему на наличие проводов с истертой, или прогоревшей или расплавленной изоляцией. Если произвести замену предохранителя не установив точную причину его повреждения, то новый в скором времени также перегорит.

В некоторых случаях предохранитель может стать причиной размыкания электрической цепи без каких-либо видимых причин. Кроме этого, причиной повреждения контактов предохранителя может стать коррозия предохранителя. В таком случае требуется удалить следы коррозии наждачной бумагой или щеткой с металлическим ворсом, после чего распылить на выводы предохранителя специальное средство, способствующее очистке контактов.

Предохранители, расположенные в салоне Рено Логан

shema predohranitelej logan 6

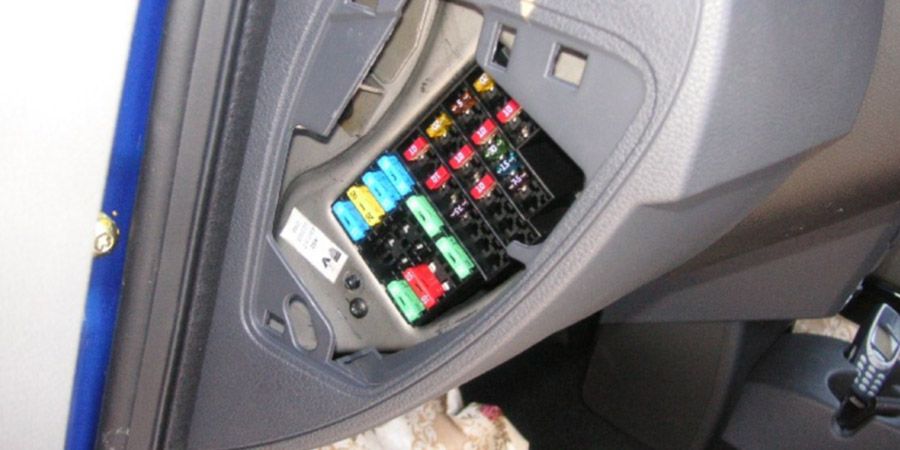

Большинство предохранителей в Рено Логан 2 установлено в блоке предохранителей, он расположен в салоне (в левом торце приборной панели под крышкой). Цепи, защищаемые предохранителями, указаны в таблице.

Кроме этого, предохранители и реле расположены под капотом в монтажном блоке.

В таблице указаны обозначения блоков и назначение установленных предохранителей.

Процесс снятия, замены блоков предохранителей

Проблема, когда предохранители перегорают один за другим, известна многим владельцам Renault Logan. Если проводка не требует ремонта и с потребителями энергии полный порядок, то, скорее всего, пришло время замены БП. Как правильно произвести замену, стоит рассмотреть подробнее.

В салоне авто

Чтобы заменить БП в салоне авто, нужно

  • Выключить зажигание, отключить АКБ (аккумулятор) под капотом автомобиля.
  • Найти, где установлен блок предохранителей, снять пластмассовую крышку, все компоненты и сложить в одном месте.
  • Открутить шурупы (2 или 3 зависит от комплектации) отверткой с крестовым наконечником.
  • Далее открутить винты крепления блока предохранителей (он провалится к педалям).
  • Отключить каждый провод, подходящий к БП. Это нужно сделать таким образом, чтобы потом не было проблем с подключением нового БП. Для этого рекомендуется промаркировать каждый провод.
  • Поставить новый БП на место его установки. Внимательно подключить все провода, если что-то будет перепутано, возникнут проблемы при подключении различных устройств.
  • Вставить БП на место, крепко закрутить шурупы и вставить все элементы.

Подключить аккумулятор, проверить работоспособность устройства. Когда все выполнено верно, проблем с эксплуатацией не возникнет.

В подкапотном пространстве

Процесс смены блока предохранителей практически идентичен описанному выше. Разница лишь в месте установки, а также в некоторых нюансах, которые стоит рассмотреть детально.

Замена БП под капотом осуществляется следующим образом:

  • Выключить зажигание, открыть капот, отключить аккумулятор.
  • Крестообразной отверткой открутить шурупы, которые служат креплением для коробки с предохранителями.
  • Демонтировать БП. Промаркировать провода, подключенные к нему (как указано выше в случае блоком в салоне­).
  • Отключить реле.
  • Поочередно отсоединить провода.
  • Демонтировать коробку.
  • Установить новый блок предохранителей на место старого (заранее подключив все провода).
  • Реле поместить на место.
  • Подключить аккумулятор.
  • Включить зажигание, проверить функционирование установленного блока предохранителей.

На этом процесс замены устройств завершен.

Возможности профилактики

Чтобы постоянно не закупать большое количество предохранителей, нужно применять профилактические меры.

  1. Самый распространенный способ избежать частого выхода из строя предохранителей, замена на более мощный элемент. Специалисты рекомендуют устанавливать устройство не менее, чем на 15 ампер. В этом случае вероятность возникновения проблем и сгорания предохранителей снижается в разы.
  2. Во-вторых, нужно внимательно выбирать устройства, поскольку на упаковке видеорегистраторов, автомагнитол и иных изделий, используемых в авто, обозначена электрическая мощность. Во избежание перегорания предохранителей, нужно внимательно ознакомиться с их техническими характеристиками и только потом подключать к электросети автомобиля.
  3. Третье условие – рекомендуется правильно подключать штекер. Так как из-за несоответствия стандартов штекера и гнезда устройства могут возникать определенные проблемы. Штекер подключен правильно, если контакты расположены в горизонтальном положении, т.е. по бокам (не снизу и не сверху!). Такое расположение позволит избежать прогорания и оплавления клемм.

Но если проблема все-таки возникла и элемент перегорел, то его придется менять на новый. Эта процедура проводится предельно просто, в Renault Logan его можно достать, поддев тонкой плоской отверткой.
