Регулировка педали сцепления на Рено Логан

Сцепление является важной частью системы автомобиля с МКП. Управляя взаимодействием двигателя и коробки передач, данный узел обеспечивает старт машины с места, а также переключение. В случае повреждения сцепления машина может не тронуться с места. А если проблемы возникли во время движения, трудности затронут шансы ускориться за счет переключения. При наличии опыта удастся снизить передачу без сцепления. Однако такие действия приведут к ускоренному выходу из строя коробки передач.

Ввиду этого стоит рассмотреть, какие факторы влияют на исправность системы, как отрегулировать сцепление на «Рено Логан», по каким признакам можно определить необходимость процедуры, и что делать, если корректировка не принесла необходимого эффекта.

В каких случаях требуется регулировка сцепления

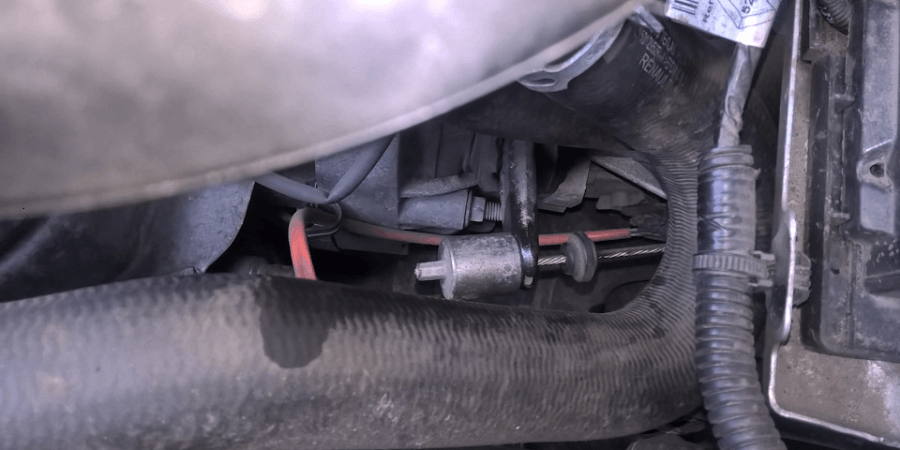

regulir ped scepl reno logan (2)

Согласно статистике, регулировка педали сцепления «Рено Логан» требуется каждые 15–20 тысяч километров. В процессе пользования машиной оказываемая на элементы сцепления нагрузка приводит к отклонениям показателя от норматива, которые требуется исправлять. Эта процедура выполняется после замены троса.

Определить потребность в корректировке можно при помощи следующего теста:

  • запускается двигатель;
  • постепенно выжимается педаль;
  • рассчитывается время старта автомобиля.

Если движение началось почти сразу после нажатия, выявляется минимальный показатель свободного хода вплоть до полного отсутствия. При показателе выше допустимого старт наступит при практически выжатой педали сцепления. В худшем случае машина не тронется с места.

Произвести расчет величины свободного хода допустимо при помощи подходящей по размеру линейки или штангенциркуля. Измерительный прибор фиксируется вдоль направления движения опорной площадки педали. На середину подошвы ставится что-то, имеющее острый кончик, чтобы облегчить соотношение педали с делениями на измерительном приборе.

После этого сцепление выжимается рукой. Движение выполняется плавно. Отпускать педаль требуется, как только возникает резкий скачок сопротивления усилию. Чтобы определить путь, пройденный педалью до этого момента, действие производится несколько раз. Полученное значение измеряется в миллиметрах. В современных автомобилях показатель составляет 5–14 мм.

Помимо этого, следует измерить амплитуду хода педали. Для этого нужно выключить двигатель. Сначала проверяется высота положения педали в свободном состоянии, а затем в выжатом до упора. В идеале показатель составляет 16 см на «Рено». Его отклонения предполагают корректировку.

Какие признаки указывают на необходимость регулировки

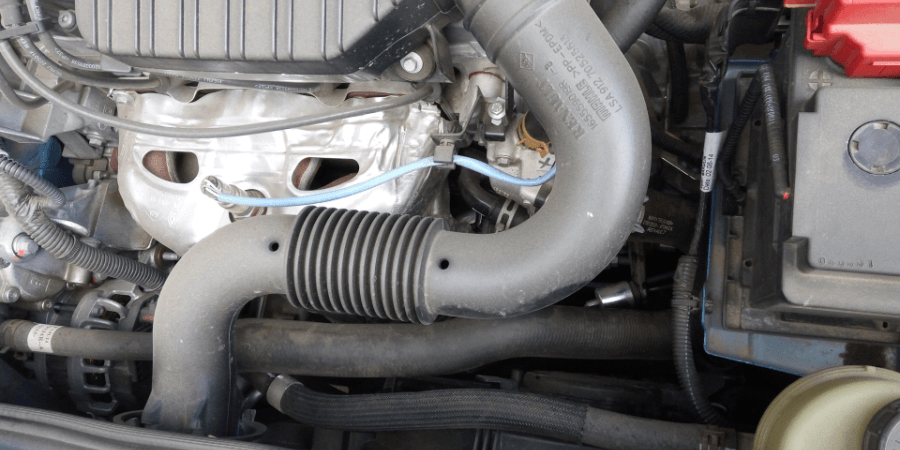

regulir ped scepl reno logan (3)

Отклонения от допустимых норм в положении педали сцепления можно увидеть, не производя измерений. В исправном состоянии она находится вровень с педалью тормоза. По мере износа корзины и диска она начинает подниматься. Неправильная постановка педали частично провоцирует следующие проблемы:

  1. Пробуксовку, при которой сначала повышаются обороты двигателя, а после их небольшого снижения появляется ускорение. Водитель может уловить запах гари, который появляется из-за горения накладок, или при попадании смазочной жидкости в область фрикционной накладки. Динамика автомобиля снижается, особенно при движении на подъеме. Подобная проблема может увеличивать перегрев двигателя и расход топлива. Помимо сцепления, проблема вызывается подклиниванием выжимного подшипника, износом накладок ведомого диска или повреждением диафрагменной пружины.
  2. Повышение шума, вызванное разрегулировкой сцепления или износом выжимного подшипника. Особое внимание следует обратить, если скрип следует при включении задней передачи.
  3. Затрудненное включение и выключение передач. Процесс может сопровождаться шумом или треском. В этом случае говорят, что сцепление «ведет». Такое также возможно при повреждении диафрагменной пружины, дисков или поверхности маховика.

Обратить внимание на педаль следует при наличии рывкообразных движений при старте или во время движения, особенно если проблема проявляет себя при смене передачи.

Выявить такую проблему лучше заблаговременно, чтобы добраться до места ремонта своим ходом. В процессе движения следует соблюдать осторожность, особенно при наборе скорости с переключением на повышенную передачу. Воздействие на педаль газа стоит ослабить. Перевод в нужную позицию следует осуществить при полностью выжатой педали сцепления с задержкой на нейтралке. При повторном нажатии можно перевести рычаг в требуемое положение. Если требуется более низкая передача, то перед повторным воздействием на сцепление следует немного нажать педаль газа. Так удастся снизить нагрузку на механизмы.

Как отрегулировать сцепление своими руками

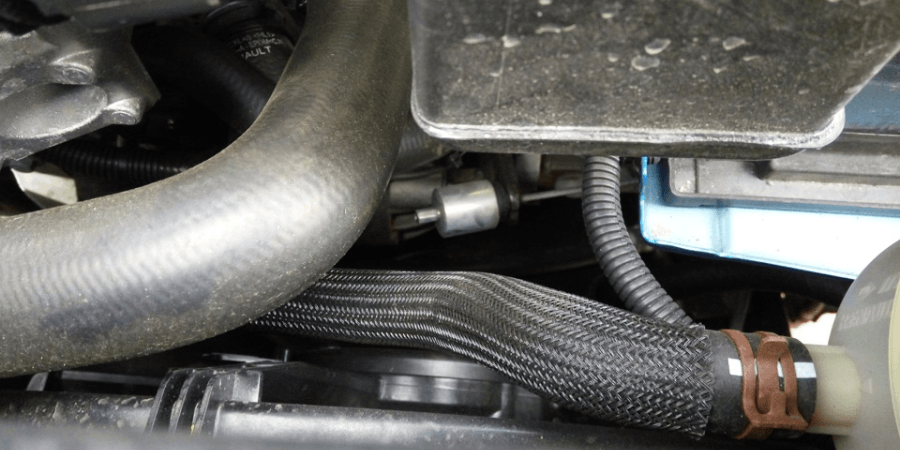

regulir ped scepl reno logan (4)

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

  • 86 мм от кронштейна коробки передач до вилки сцепления;
  • 60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

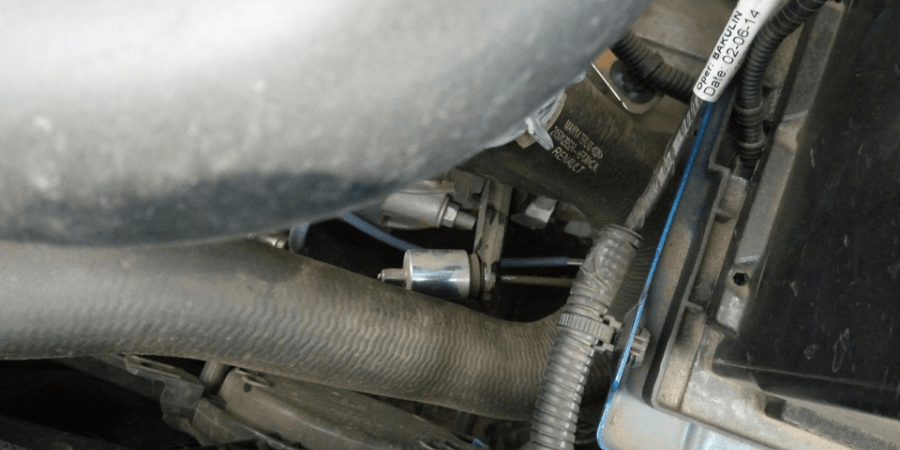

regulir ped scepl reno logan (5)

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

  • установить ТС на яму или подъемник;
  • снять защиту поддона картера;
  • отсоединить датчик уровня тормозной жидкости;
  • убрать пробку от бачка гидропривода;
  • для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
  • бачок гидропривода заполняется жидкостью;
  • подсоединить приспособление;
  • снять заглушку;
  • установить штуцер для прокачки;
  • нажать на фиксатор, избегая его натяжения;
  • вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
  • включить насос;
  • дождаться, пока в сливаемой жидкости не будет пузырей;
  • закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
  • зафиксировать трубопровод гидропривода;
  • для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
  • нажать на фиксатор, не воздействуя на него в сторону натяжения;
  • вытянуть трубопровод гидропривода;
  • включив насос, наполнить шприц жидкостью, спустив его в систему;
  • повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
  • при необходимости нужно долить рабочую жидкость в бачок.

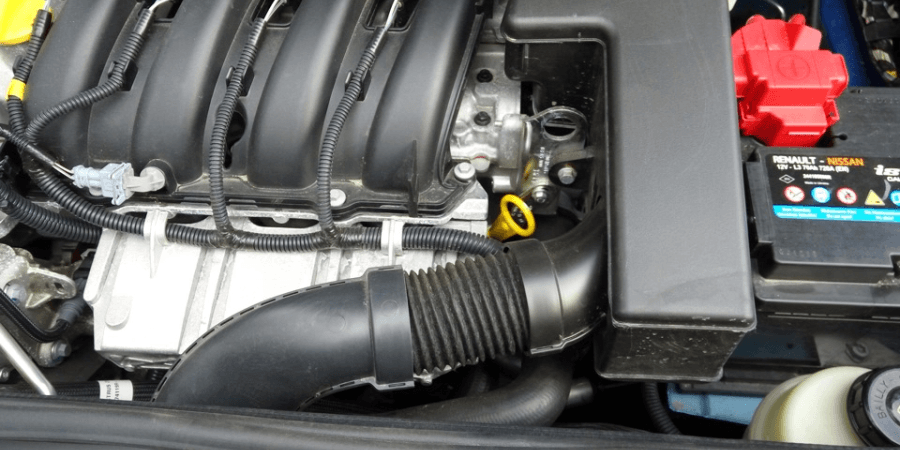

regulir ped scepl reno logan (6)

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

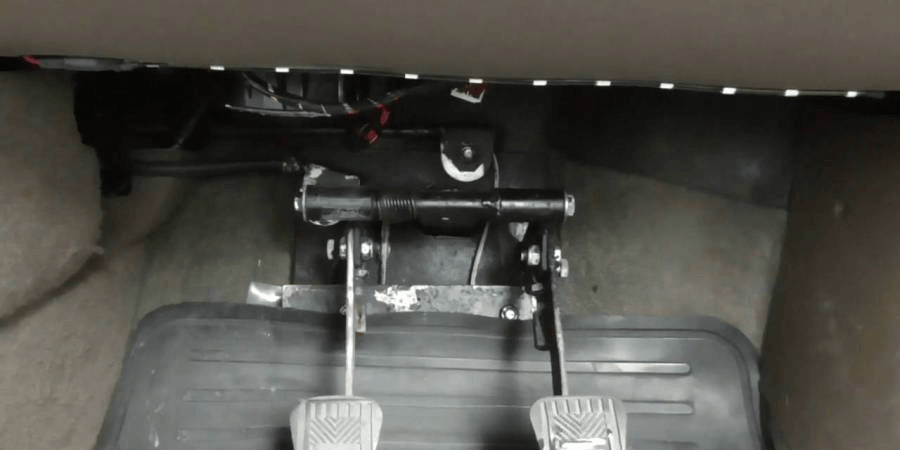

regulir ped scepl reno logan (7)

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать. Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.
