Электрические контуры автомобиля, отвечающие за работоспособность электрики, защищены специальными предохранителями и плавкими вставками. Каждый водитель должен знать если не схему расположения предохранителей, то принципы их осмотра и замены. В статье поговорим о том, как обнаружить перегоревший плавкий предохранитель, какова схема расположения в автомобиле Ford Fiesta и как произвести замену самостоятельно.
Как обнаружить сгоревший элемент
Перегоревшую деталь легко можно обнаружить даже при помощи беглого визуального осмотра. Степень прозрачности пластмассового корпуса, в котором хранится сам элемент, говорит о его исправности. При этом визуальный осмотр не всегда точно способен определить наличие неисправности. Например, если предохранитель Форд Фиеста, который отвечает за свет фар внешне исправен, но сами фары не работают, рекомендуем воспользоваться меж ножевыми клеммами. Они выступают из корпуса, поэтому вы легко их обнаружите.
Рекомендации при замене ПП
Прежде всего водитель должен понимать, что новый предохранитель должен соответствовать по типу своему предшественнику. Особое внимание следует уделять рабочей силе тока. Бывает, что ПП выглядят абсолютно одинаково, однако имеют кардинально разную пропускающую мощность. Чтобы не упустить этот момент, следите за маркировкой. Обычно, она нанесена на пластиковый короб.
Совет! В случае если новый предохранитель в скором времени тоже перегорает, то не стоит сразу бросаться и менять его на новый. Советуем обратиться в СЦ и разобраться с проблемой.
Монтаж предохранителей: расположение блока и реле

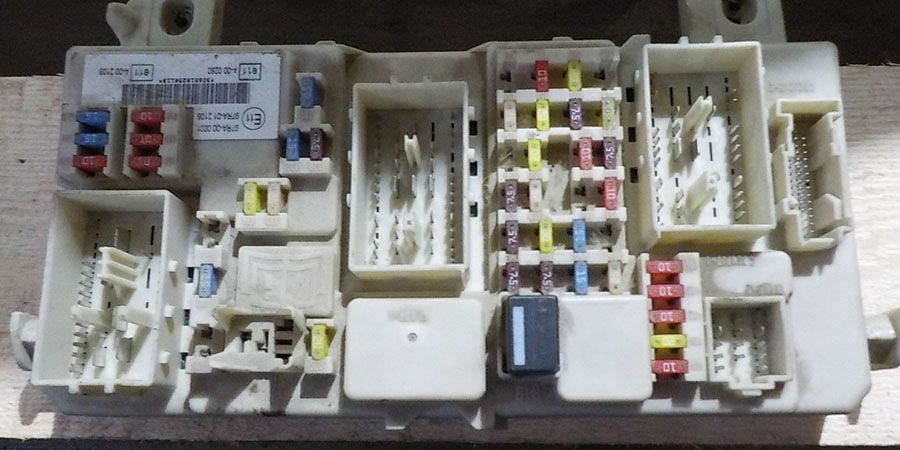

Монтажный блок, в котором расположены все предохранители, реле и ПП, расположен в капотном пространстве, салоне и багажном отсеке. Большая часть элементов для стабилизации напряжения расположена непосредственно в монтажном блоке. Он спрятан аккурат под бардачком, при этом прикрыт пластиковой крышкой на двух зажимах.
Каждый отдельно взятый предохранитель имеет свое прямое предназначение и работает в паре с одним элементом. Стартер, ближний или дальний свет, аккумулятор и др. – каждый из этих элементов имеет один предохранитель. В блоке расположены и дополнительные, запасные объекты. Их можно использовать как временные, когда выходят из строя действующие.

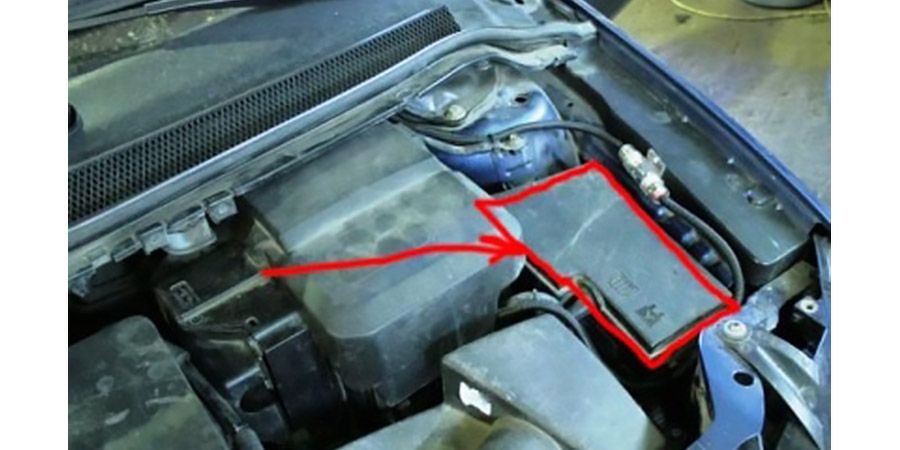

Несколько меньшее количество находится в моторном отсеке, сразу возле аккумулятора. Пластиковый короб бросается в глаза, поэтому пропустить его не получится. Естественно, все предохранители из-под капота также имеют прямое предназначение. К типовым элементам авто, регулируемые моторными предохранителями, относят следующие: автоматическая коробка передач, кондиционер и система обогрева, стеклоподъемники и пр.
Важно! Не удивляйтесь, что пластиковые колпачки предохранителя окрашены в разные цвета. Это сделано для того, чтобы можно было отличать их по назначению и напряжению. Также отличаются они и по диапазону мощности: до 35-40А.
Чтобы понять, где находятся предохранители на Форд Фиеста, рекомендуем ознакомиться со схемами значения маркировки:

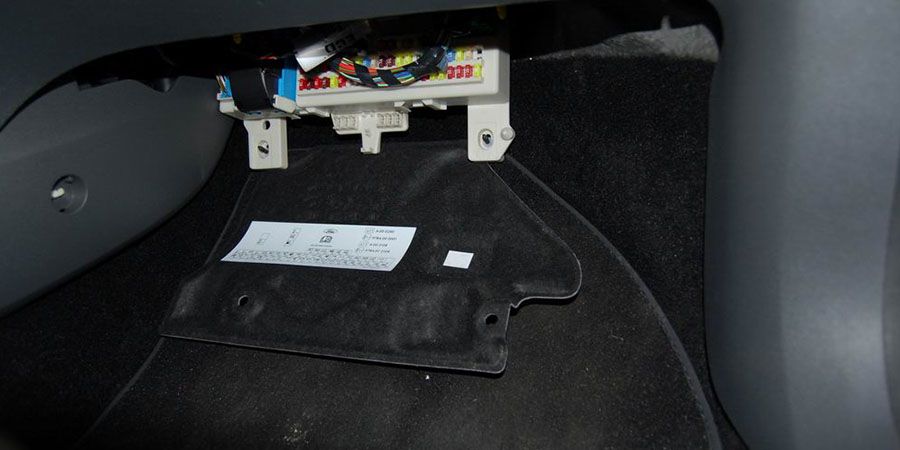

Монтажный блок под торпедой: замена предохранителей

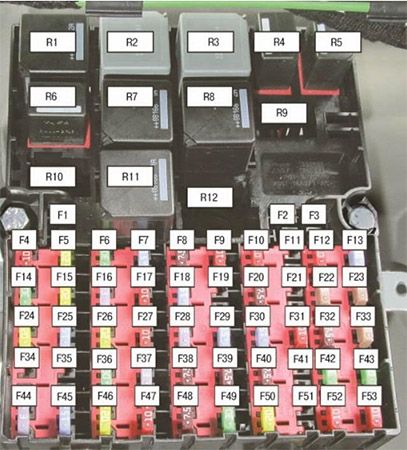

Обозначение предохранителей в салоне Ford Fiesta/Fusion
| Номер предохранителя (сила тока) | Цвет | Защищаемая цепь |
| F1 | — | Резерв |
| F2 | — | Прицеп |
| F3 | — | Прицеп |
| F4 (10 А) | Красный | Система отопления (кондиционирования) и вентиляции салона |
| F5 (20 А) | Желтый | Антиблокировочная система (ABS) |
| F6 (30 А) | Зеленый | Антиблокировочная система (ABS) |
| F7 (15 А) | Синий | Коробка передач Durashift EST |
| F8 (7,5 А) | Коричневый | Электропривод наружных зеркал заднего вида |
| F9 (10 А) | Красный | Левая фара ближнего света |
| F10 (10 А) | Красный | Правая фара ближнего света |
| F11 (15 А) | Синий | Освещение при движении в светлое время суток |
| F12 (15 А) | Синий | Цепь питания системы впрыска, ЭБУ системы впрыска |
| F13 (20 А) | Желтый | Система управления двигателем (дизель) |
| F14 (30 А) | Зеленый | Стартер |
| F15 (20 А) | Желтый | Топливный насос |
| F16 (3 А) | Фиолетовый | Цепь питания реле системы впрыска, ЭБУ системы впрыска |
| F17 (15 А) | Синий | Переключатель приборов наружного освещения |
| F18 (15 А) | Синий | Автомагнитола |
| F19 (15 А) | Синий | Освещение при движении в светлое время суток |
| F20 (7,5 А) | Коричневый | Панель приборов, таймер отключения, фонарь освещения номерного знака |
| F21 | — | Резерв |
| F22 (7,5 А) | Коричневый | Габаритный свет левого борта |
| F23 (7,5 А) | Коричневый | Габаритный свет правого борта |
| F24 (20 А) | Желтый | Центральный замок и звуковой сигнал охранной сигнализации |
| F25 (15 А) | Синий | Аварийная световая сигнализация |
| F26 (20 А) | Желтый | Электрообогрев заднего стекла двери задка |
| F27 (15 А) | Синий | Звуковой сигнал |
| F28 (3 А) | Фиолетовый | Аккумулятор, стартер |
| F29 (15 А) | Синий | Прикуриватель |
| F30 (15 А) | Синий | Система зажигания |
| F31 (10 А) | Красный | Переключатель приборов наружного освещения |
| F32 (7,5 А) | Коричневый | Электрообогрев наружных зеркал заднего вида |
| F33 (7,5 А) | Коричневый | Переключатель приборов |
| F34 | — | Резерв |
| F35 (7,5 А) | Коричневый | Подогрев передних сидений |
| F36 (30 А) | Зеленый | Стеклоподъемники |
| F37 (3 А) | Фиолетовый | Антиблокировочная система (ABS) |
| F38 (7,5 А) | Коричневый | Электронный блок общего назначения |
| F39 (7,5 А) | Коричневый | Подушки безопасности |
| F40 (7,5 А) | Коричневый | Автоматическая коробка передач |
| F41 | — | Резерв |
| F42 (30 А) | Зеленый | Обогрев ветрового стекла |
| F43 (30 А) | Зеленый | Обогрев ветрового стекла |
| F44 (3 А) | Фиолетовый | Автомагнитола |
| F45 (15 А) | Синий | Стоп-сигналы |
| F46 (20 А) | Желтый | Стеклоочиститель и омыватель ветрового стекла |
| F47 (10 А) | Красный | Стеклоочиститель стекла двери задка |
| F48 (7,5 А) | Коричневый | Фонарь заднего хода |
| F49 (30 А) | Зеленый | Электродвигатель отопителя |
| F50 (20 А) | Желтый | Противотуманные фонари |
| F51 (15 А) | Синий | предохранитель прикуривателя ford fusion, ford fiesta |
| F52 (10 А) | Красный | Левая фара дальнего света |
| F53 (10 А) | Красный | Правая фара дальнего света |
Обозначение реле в салоне Ford Fiesta/Fusion
| Номер реле | Номинальная сила тока, А | Защищаемая цепь |
| R1 | 40 | Электропривод складывания наружных зеркал |
| R2 | 40 | Обогрев ветрового стекла |
| R3 | 70 | Система зажигания |
| R4 | 20 | Фары ближнего света |
| R5 | 20 | Фары дальнего света |
| R6 | 20 | Топливный насос |
| R7 | 40 | Стартер |
| R8 | 40 | Электровентилятор отопителя |
| R9 | 20 | Освещение при движении в светлое время суток |
| R10 | 20 | Зарядка аккумуляторной батареи |
| R11 | 40 | Система впрыска, ЭБУ системы впрыска |
| R12 | — | Резерв |
Многие люди, малознакомые с устройством автомобиля в целом, весьма неуверенно справляются с поиском и заменой предохранителей. Чтобы избежать проблем, рекомендуем следовать советам, приведенным ниже:
- Первым делом откройте бардачок и освободите его от содержимого.
- Далее сожмите его стенки и достаньте из приборной панели.
- Аккурат за крышкой расположены сами предохранители. Рекомендуем вам перед тем, как начать проводить замену, изучить причину поломки или перегорания. Не помешает руководствоваться схемой расположения, чтобы не перепутать элементы.
- Настоятельно не рекомендуется использовать проволоку или другие аналогичные самопальные запчасти вместо заводских плавких предохранителей. Это способно испортить как отдельно взятые элементы электрики, так и весь монтажный блок в целом.
- На задней части ящика есть схема, в которой четко обозначено, как добраться до деталей и выполнить замену. Действуйте согласно рекомендациям, и вы нивелируете риск возгорания или поломки.
- Возле коробки расположен пинцет, с помощью которого можно легко и удобно достать предохранители.
- Оцените на глаз, в каком состоянии находится перемычка. Даже не специалист заметит, если что-то случится с прозрачным пластиком. И непременно помните, что заменить нужно на деталь такой же маркировки и номинала мощности.
- Чтобы достать реле, нужно раскачать его из стороны в сторону с минимальными усилиями. Будьте осторожны, чтобы не повредить конструкцию.
Осталось только поставить деталь и собрать обратно бардачок по обратному алгоритму.
Предохранители под капотом автомобиля
Замена деталей, расположенных в моторном отсеке автомобиля, не менее проста, чем работа внутри салона. Все, что потребуется сделать – это следовать алгоритму, описанному ниже:
- Запаситесь сразу необходимым минимумом инструментов. Достаточно будет ключа на 8 и плоской отвертки.
- Снимите клеммы с аккумулятора или проведите его полный демонтаж.
- На стенке аккумуляторной батареи расположен блок с плоскими предохранителями. Вам нужно аккуратно отсоединить его после снятия фиксатора.
- Снимите еще один фиксатор, который освободит блок ПП от защиты.
- Каждый предохранитель держится в коробе на двух гайках. Отвинтив их, получится без труда снять и саму деталь.
- Установите новый элемент согласно инструкции и выполните все операции в обратном порядке.
Безусловно, отыскать нужные предохранитель среди огромной массы непросто. Рекомендуем иметь под рукой схему расположения и маркировки. Это не только ускорит процесс, но и поможет ничего не сломать.
Обозначение предохранителей под капотом Ford Fiesta/Fusion
| Номер предохранителя | Номинальная сила тока, А | Защищаемая цепь |
| FA | 30 | Дополнительный отопитель |
| FB | 60 | Роботизированная коробка передач |
| FC | 60 | Предпусковой подогрев (дизель) |
| FD | 40 | Система кондиционирования |
| FE | 60 | Наружное освещение |
| FF | 60 | Резерв |
| FG | 60 | Системы управления двигателем и питания |
| FH | 60 | Стеклоподъемники |
Замена реле: последовательная инструкция
На АКБ расположен не только блок предохранителей, но и реле. Схема предохранителей Форд Фиеста и реле описаны выше. Следуя инструкции ниже, вы без труда выполните замену реле. Для его замены вам потребуется:
- Снять клеммы с АКБ. Помните, что все операции с элементами предохранителя следует выполнять при отключенном аккумуляторе.
- Отверткой открутить пару фиксаторов, после чего снять саму крышку.
- Далее следует провести замену вышедшего из строя реле.
- Проведите операции по сбору блока, повторив вышеописанные инструкции в обратном порядке.
Замена монтажного блока: что нужно?
Часто бывает, что заменой одного предохранителя не обойтись. В таком случае используется такая операция, как замена блока. На Форд Фиеста к этой системе подключено большое количество проводок. Ввиду этого факта не всегда получается выполнить ремонт без помощи мастеров сервисного центра. Монтажный блок под капотом следует менять неспешно, следуя инструкции ниже:
- подготовьте заранее необходимый минимум инструментов: отвертку с плоским концом и ключ на 8;
- снимите клеммы с аккумулятора, а после – демонтируйте его;
- последовательно снимите фиксаторы, после чего отсоедините блок с предохранителями и жгут проводов;
- следуя этому же сценарию, отсоедините все остальные провода;
- Достаньте болт, выкрутите крепежи.
- Установите в подготовленное место новый монтажный блок. После этого выполните работы в обратном порядке по сборке блока.
Подводя итоги
Замена предохранителей, как показывает практика, несложный и весьма быстрый процесс. В отличии от мнения, что эту работу следует доверять мастерам в сервисных центр, наша статья доказывает, что даже водитель, который не разбирается в электрике и железе, способен выполнить эту процедуру.
Что касается практики, то важно понимать и знать две вещи: где находится блок с предохранителями и в какой последовательности выполняется замена. Так или иначе, ошибки в ремонте могут вызвать более серьезные проблемы, чем неработающий прикуриватель. В связи с этим, прежде чем приступить к ремонту, настоятельно рекомендуем вам изучить информацию из этой статьи, а также ознакомиться со схемой расположения элементов.
Если вы обнаружите, что что-то пошло не по плану или предохранитель после установки вновь перегорел, задумайтесь. Вполне вероятно, что дело не в самой запчасти, а неисправна система. Теперь вы знаете, как проводится замена блока предохранителей Форд Фиеста. Будьте внимательные и неторопливы, и у вас получится выполнить качественный ремонт.
