Мультиметр - это такой электроизмерительный прибор, который сочетает в себе несколько функций. Используется данный прибор в основном для починки или при создании электрических цепей. Мультиметр за то и назван так, что объединяет сразу три прибора в одном - омметр, амперметр, вольтметр. Из этого следует, что при помощи такого устройства можно получать более расширенные сведения о состоянии электроцепи, будь она в рабочем состоянии или нет. А узнать о таком приборе поподробнее вы сможете из этой статьи.
Какие параметры можно проверить мультиметром?
Одни из самых первых устройств такого типа заменяли сразу три прибора и служили для измерения напряжения, силы тока и сопротивления проводников. Для измерения же постоянного и переменного токов он не подходил, раньше не было возможности совершать такие действия аналоговыми приборами. Можно подумать, что прошлое тут совершенно не причем и повествование уходит куда-то вглубь истории мультиметра, но нет. Дело в том, что в некоторых бюджетных приборах до сих пор отсутствует вышеупомянутая функция. Мультиметр в свою очередь включает в себя необходимый миниму, а именно - вольтметр для переменного и постоянного токов, измеритель сопротивления переменного и постоянного токов, а так же его силы.
В зависимости от класса некоторых устройств, меняется и функциональные возможности. Кроме вышеперечисленных возможностей там могут быть - измерители частот, схемы для проверки диодов (которые в основном совмещены со звуковым сигналом), транзисторов, конденсаторов, измерители температуры и т.д. Но каждый человек приобретает нужный ему прибор исходя из потребностей, поэтому такой набор подходит не всем.
Как измерить напряжение мультиметром?
Для начала нужно понять, как можно применять прибор в быту. Можно измерить состояние батарейки, лампочки. Когда отключаете электричество, то через щиток вы можете понять, обесточена ли вся квартира или нет.
Теперь перейдем к применению прибора. Практически в ста процентах случаев вам понадобится только источник переменного или постоянного токов и сам мультиметр. Функция, которая будет использоваться для измерения напряжения - вольтметр. Для использования прибора в быту подойдет простейший прибор стоимостью в 200 рублей.
Вольт - единица измерения тока. Он может быть переменным и постоянным - это мы уже знаем. Дома, в проводке, ток всегда бывает переменным, как и в розетке. А там, где есть плюс и минус он постоянный. Для начала вам нужно определиться с тем, какой ток вы будете замерять. На приборе есть переключатели для измерения различных типов тока. DCV - это постоянный ток. ACV - переменный.
Цифровые значения на табло мультиметра - максимально замеряемые показатели. Если вы не имеете представления о том, какое напряжение будете измерять, то выберете максимальное значение показателя.
Важно помнить, что новейшие приборы способны сами вычислять какой ток на них приходит - постоянный или переменный. Если вы счастливый обладатель такого мультиметра, то можете забыть про ACV и DCV. Просто выберите V.
С теорией разобрались, а это значит, что настал момент для практики.
Для начала стоит разобраться куда вставлять щупы и как это сделать правильно. У большинства устройств данного типа есть три разъема для проводов и два собственных - красный и черный. Красный вставляется в гнездо с символом V, а черный в гнездо с надписью СОМ. Третье гнездо необходимо для измерения напряжения и замера высоких токов. Нам оно без надобности, а вообще в него втыкается (если нужно) красный провод, а черный остается в одном гнезде.
Измерение напряжения аккумулятора или батарейки
Батарейки, аккумуляторы, а также все, у чего есть плюс или минус - источники постоянного тока. Измерение напряжения в данном случае не сложнее, чем в предыдущей ситуации.
Возьмем обычную батарейку. Пусть она будет пальчиковая, к примеру. Соединяем красный провод с плюсовым контактом на батарейке, черный с минусовым. Если вы вдруг ошиблись и все перепутали, то ничего непоправимого не произойдет. В таком случае на табло мультиметра будет показано отрицательное значение со знаком минус.
Напряжение на батарейках маленькое, можно смело прижимать щупы пальцами. Маловероятно, что вы что-то почувствуете.
После всех манипуляций смотрим на табло мультиметра и видим напряжение нашей батарейки.
Что ж, измерение вольтажа батарейки не такое уж и сложное занятие, тем более с таким прибором.
Как измерить емкость?
С напряжением разобрались. Переходим к емкости.
Для измерения этого параметра существует несколько известных способов. Очень редко применяется способ замера при помощи контрольного заряда. Измерение емкости производится при нагрузке, которая может забрать половину тока аккумулятора.
При осуществлении такой манипуляции владельцу транспорта следует учесть плотность электролита.Показатель составляет 1,24 г/см³ , если конечно аккумулятор заряжен полностью. В случае, когда он разряжен на 1/4, показатель будет равен 1,2 г/см³. Ну и как вы уже догадались - при половине заряда в АКБ показатель будет 1,16 г/см³.
Важно помнить, что проверяется автомобиль в том случае, если он плохо заводится. Заряд, а так же емкость АКБ должны соответствовать рамкам, установленным производителем. В противном случае работа такого оборудования будет неполноценной.
Для измерения емкости подготавливаем мультиметр. Кстати, для замера на АКБ должна действовать нагрузка , которая забирает половину тока. К примеру, если емкость вашего аккумулятора равна 7 А-ч, то нагрузка должна быть в 3,5 В.
Нам будет нужна лампочка от автомобильной фары ( это 35-40 В). Нагрузка пошла, ждем пару минут. С помощью данной нагрузки почти сразу определяется низкий заряд АКБ. Тусклый свет? Батарея не подлежит эксплуатации. Лампочка светит ярко? Производим замер.
Если напряжение на клемах равно 12,4 В - АКБ исправна, а емкость полная. А если какие - то проблемы с запуском, значит дело не в аккумуляторе. Если же емкость меньше 12,4 В, значит, что батарею пора менять.
Как проверить внутреннее сопротивление?
Для проверки внутреннего сопротивления стоит знать не только вольты, но и амперы. Поскольку мы уже бывалые в деле замеров, то сразу перейдем к действиям.
Берем галогеновую лампу в 60 Вт, которая потребляет 5 А. Если ампераж равен ста амперам, то потеря не может быть более 1 В. Это значит, что для 5 А показатель напряжения должен составлять 0,05 В.
Подключаем нашу лампу к батарее. После того как она засветилась, определяем напряжение на клеммах аккумулятора. Замеряем вольты, выключаем лампу, определяем напряжение повторно.
В итоге, если разница между значениями будет составлять не более 0,05 В, то наша батарея исправна. Если значение больше, значит сопротивление повысилось. Исходя из этого можно судить о состоянии АКБ.

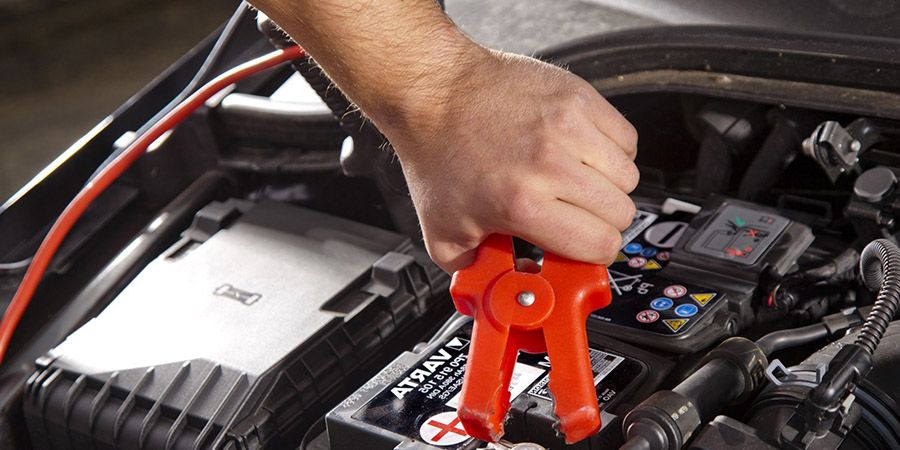

Как проверить ток утечки?
Это достаточно часто совершаемая с АКБ процедура. Разряжание аккумулятора вполне может протекать, как самостоятельный процесс. И тут не играет роли - есть ли подключение к электропотребителям или нет. В документации к АКБ можно посмотретьдопустимую утечку. Процесс этот естественен, в большинстве своем для аккумуляторов кислотного типа. Но помимо этого естественного процесса есть и другие - влажные участки, проблема с изолирующим слоем и так далее. В немногих случаях может произойти воспламенение участка с повреждением.
В таком случае важно знать, как проверять утечку тока.
Нужно узнать тока для конкретной АКБ. Такое действие можно выполнить переключив мультиметр в режим - 10 А. Так же выполняется переключение на 10 ADC. Красный щуп на плюс, черный к отсоеденительному элементу. Если какие-либо показания отсутствуют, то это хорошо. Если мультиметр высвечивает на табло определенное значение - происходит утечка.В таком случае нужна оценка состояние бортовой сети. Такие же действия производятся при поиске утечки тока в других системах.
Другие способы проверки автомобиля мультиметром
Датчик ABS
Тут все просто. Выбираем на приборе соответствующий режим. В данном случае мы можем узнать сопротивление и напряжение.
Нормальный показатель сопротивления - 1.2 - 1.8 кОм.
Для начала замера нужно подключить прибор к датчику. При этом следует пошатать провода, которые ведут к элементу. Если цифры сменяя друг другу становятся выше или ниже установленной нормы, то с датчиком что-то не так.
Процесс измерения напряжения выглядит сложнее. Нам понадобится домкрат. После этого, самостоятельно или в автосервисе, раскручиваем колесо до 40-50 оборотов/мин и внимательно следим за табло мультиметра. На всех машинах он должен быть равен 2 вольтам.
Датчик коленвала
Без коленвала далеко не уедешь. Если что-то пошло не так, а с виду он выглядит исправно, то лучше прибегнуть к помощи мультиметра. Подключаем его и измеряем сопротивление. Нужная нам норма - 550-750 Ом. Но следует помнить, что эти цифры могут быть не актуальны для вашей марки автомобиля.
Датчик кислорода
Перед применением прибора осмотрите датчик. Если он поврежден, то мультиметр будет бесполезен.
Если все исправно, то действуйте так же как с ABS. Измеряйте напряжение и сопротивление. При подключении прибора показатели должны быть 0,1 - 0,2 В. Когда машина прогреется - 0,8 - 0,9 В. Если ничего не изменилось, датчик не работает.
При успешном раскладе постарайтейсь узнать сопротивление. Его норма - от 10 до 40 Ом.
Датчик детонации
Он измеряет ударную волну, которая образуется при сгорании топлива. Тут можно измерить сопротивление, но показатели для каждого автомобиля свои, поэтому вам придется поискать.
Напряжение так же можно измерить и тут все проще. Снимаем датчик, красный щуп к сигнальному проводу, черный к массе. Дальше слегка ударяем датчик о что-нибудь твердое. На табло высветится показатель напряжения. Норма - от 30 до 40 милливольт.
Датчик скорости
Порядок действий тот же, что и с датчиком детонации, вот только ударять его не нужно. Достаточно просто его раскрутить или же потрясти. Если мультиметр никак на это не отреагирует - датчик неисправен.
